II. ОПИСАНИЕ ФАЙЛА ПРОТОКОЛА

3. Имя файла протокола должно иметь следующий вид:

R_T_P_O_GGGGMMDD_N, где:

R_T - префикс, где R принимает значение PR (принадлежность передаваемых Сведений к протоколу обработки); T принимает значение префикса принятого файла обмена без подчеркивания VOGIBDDTS;

P - идентификатор получателя информации, для органов, осуществляющих государственную регистрацию автомототранспортных средств и их владельцев, представляется в виде девятнадцатиразрядного кода (идентификационный номер налогоплательщика (ИНН) и код причины постановки на учет (КПП) органа);

O - идентификатор отправителя информации, для налоговых органов представляется в виде четырехразрядного кода;

GGGG - год формирования передаваемого файла, MM - месяц, DD - день;

N - идентификационный номер файла (длина - от 1 до 36 знаков. Идентификационный номер файла должен обеспечивать уникальность файла, рекомендуется использовать 36-символьный глобально уникальный идентификатор GUID).

Расширение имени файла - xml. Расширение имени файла может указываться как строчными, так и прописными буквами.

Параметры первой строки файла протокола

Первая строка XML файла должна иметь следующий вид:

<?xml version="1.0" encoding = "windows-1251"?>

Имя файла, содержащего XSD схему файла протокола, должно иметь следующий вид:

PR_VOGIBDDTS_2_220_03_04_01_xx, где xx - номер версий схемы.

Расширение имени файла - xsd.

XSD схема файла протокола приводится отдельным файлом.

4. Логическая модель файла протокола представлена в виде диаграммы структуры файла протокола на рисунке 1 настоящего формата. Элементами логической модели файла протокола являются элементы и атрибуты XML файла. Перечень структурных элементов логической модели файла протокола и сведения о них приведены в таблицах 4.1 - 4.7 настоящего формата.

Для каждого структурного элемента логической модели файла протокола приводятся следующие сведения.

Сокращенное наименование (код) элемента. Приводится сокращенное наименование элемента. Синтаксис сокращенного наименования должен удовлетворять спецификации XML.

Признак типа элемента. Может принимать следующие значения: "С" - сложный элемент логической модели (содержит вложенные элементы), "П" - простой элемент логической модели, реализованный в виде элемента XML файла, "А" - простой элемент логической модели, реализованный в виде атрибута элемента XML файла. Простой элемент логической модели не содержит вложенные элементы.

Формат элемента. Формат значения элемента представляется следующими условными обозначениями: T - символьная строка; N - числовое значение (целое или дробное).

Формат символьной строки указывается в виде T(n-k) или T(=k), где n - минимальное количество знаков, k - максимальное количество знаков, символ "-" - разделитель, символ "=" означает фиксированное количество знаков в строке. В случае, если минимальное количество знаков равно 0, формат имеет вид T(0-k). В случае, если максимальное количество знаков неограниченно, формат имеет вид T(n-).

Формат числового значения указывается в виде N(m.k), где m - максимальное количество знаков в числе, включая знак (для отрицательного числа), целую и дробную часть числа без разделяющей десятичной точки, k - максимальное число знаков дробной части числа. Если число знаков дробной части числа равно 0 (т.е. число целое), то формат числового значения имеет вид N(m).

Для простых элементов, являющихся базовыми в XML (определенными в http://www.w3.org/TR/xmlschema-0), например, элемент с типом "date", поле "Формат элемента" не заполняется. Для таких элементов в поле "Дополнительная информация" указывается тип базового элемента.

Признак обязательности элемента определяет обязательность присутствия элемента (совокупности наименования элемента и его значения) в файле протокола. Признак обязательности элемента может принимать следующие значения:

"О" - наличие элемента в файле протокола обязательно;

"Н" - присутствие элемента в файле протокола необязательно, т.е. элемент может отсутствовать. Если элемент принимает ограниченный перечень значений (по классификатору, кодовому словарю и т.п.), то признак обязательности элемента дополняется символом "К". Например: "ОК". В случае если количество реализаций элемента может быть более одной, то признак обязательности элемента дополняется символом "М". Например: "НМ", "ОКМ".

К вышеперечисленным признакам обязательности элемента может добавляться значение "У" в случае описания в XSD схеме условий, предъявляемых к элементу в файле протокола, описанных в графе "Дополнительная информация". Например: "НУ", "ОКУ".

Дополнительная информация содержит, при необходимости, требования к элементу файла протокола, не указанные ранее. Для сложных элементов указывается ссылка на таблицу, в которой описывается состав данного элемента. Для элементов, принимающих ограниченный перечень значений из классификатора (кодового словаря), указывается соответствующее наименование классификатора (кодового словаря) или приводится перечень возможных значений. Для классификатора (кодового словаря и т.п.) может указываться ссылка на его местонахождение. Для элементов, использующих пользовательский тип данных, указывается наименование типового элемента.

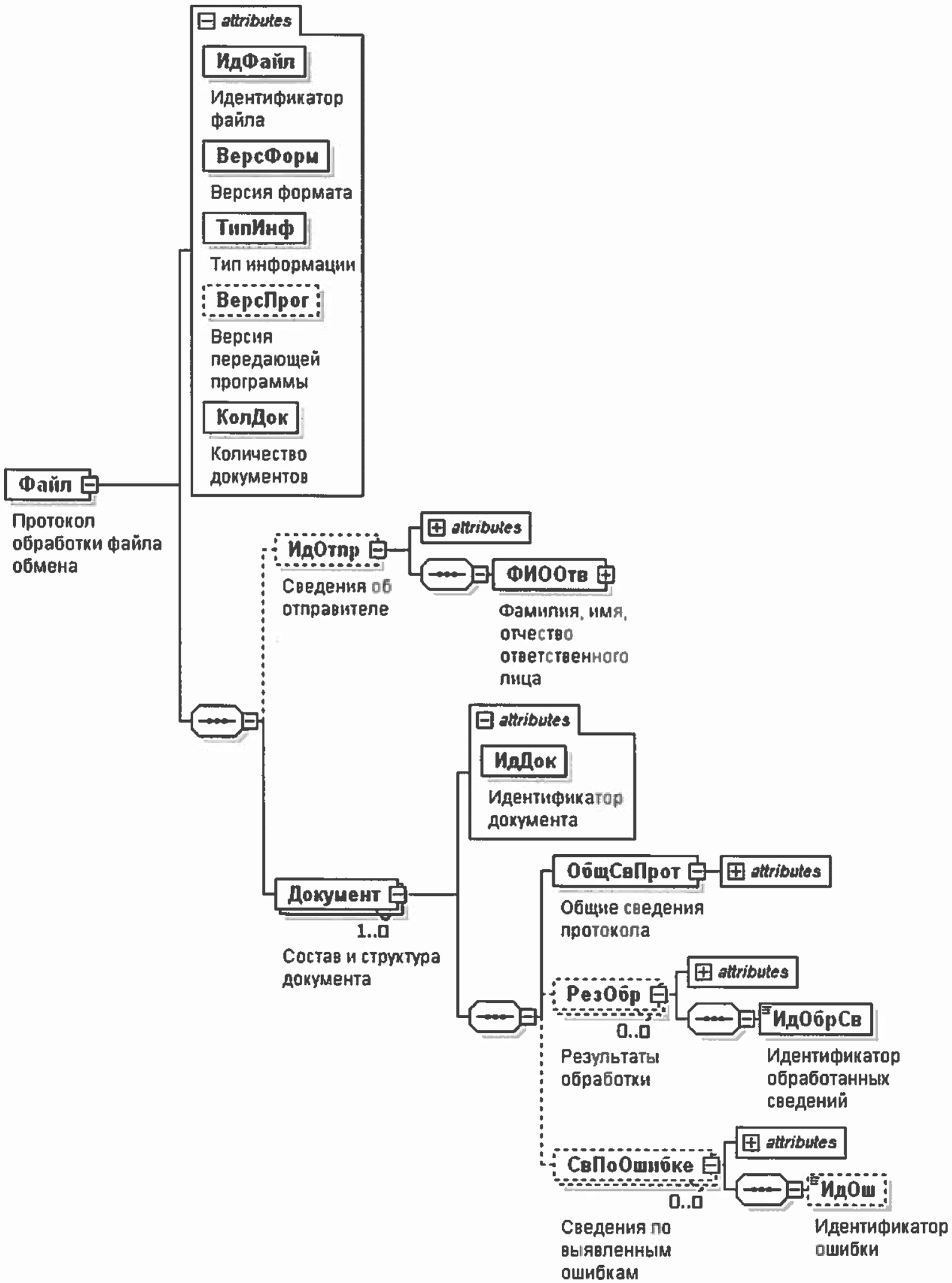

Рис. 1. Диаграмма структуры файла протокола

Таблица 4.1

Протокол обработки файла обмена (Файл)

Таблица 4.2

Сведения об отправителе (ИдОтпр)

Таблица 4.3

Состав и структура документа (Документ)

Таблица 4.4

Общие сведения протокола (ОбщСвПрот)

Таблица 4.5

Результаты обработки (РезОбр)

Таблица 4.6

Сведения по выявленным ошибкам (СвПоОшибке)

Таблица 4.7

Фамилия, имя, отчество физического лица (ФИОТип)
