Документ утратил силу или отменен. Подробнее см. Справку

Приложение 7. Знаковая сигнализация, применяемая при работе подъемника

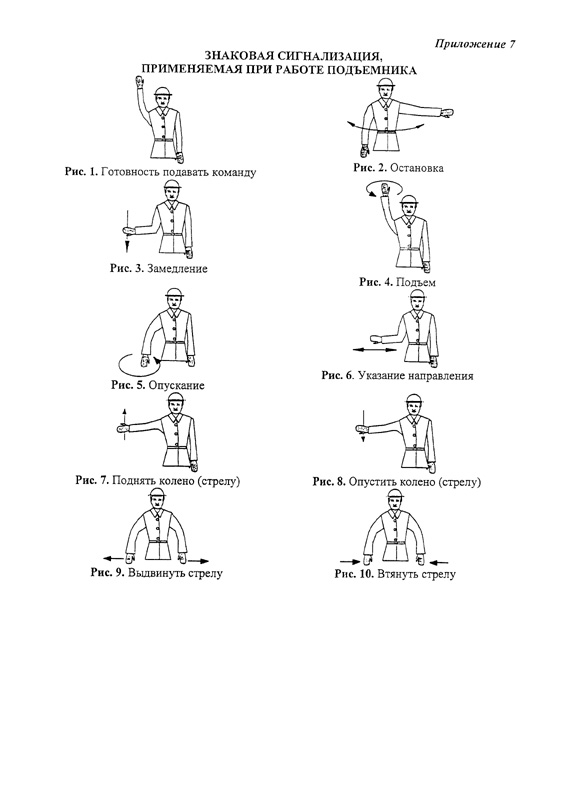

Приложение 7

ЗНАКОВАЯ СИГНАЛИЗАЦИЯ,

ПРИМЕНЯЕМАЯ ПРИ РАБОТЕ ПОДЪЕМНИКА

Рис. 1. Готовность подавать команду

Рис. 2. Остановка

Рис. 3. Замедление

Рис. 4. Подъем

Рис. 5. Опускание

Рис. 6. Указание направления

Рис. 7. Поднять колено (стрелу)

Рис. 8. Опустить колено (стрелу)

Рис. 9. Выдвинуть стрелу

Рис. 10. Втянуть стрелу
