Постановление Госгортехнадзора РФ от 11.06.2003 N 92 "Об утверждении "Инструкции по визуальному и измерительному контролю" (Зарегистрировано в Минюсте РФ 20.06.2003 N 4782)

Таблица 4. Контролируемые параметры и средства измерений при сборке деталей под сварку

Таблица 4

Контролируемые параметры и средства измерений

при сборке деталей под сварку

┌──────────────┬───────────┬───────┬─────────────────────────────┐

│Контролируемый│ Условное │ Номер │ Средства измерений. │

│ параметр │обозначение│рисунка│ Требования к измерениям │

│ │ параметра │ │ │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│ 1 │ 2 │ 3 │ 4 │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│1. Зазор в со-│ а │3 а, б,│Щуп, шаблон универсальный. │

│единении │ │в, г, │Измерение - см. п. 6.4.8 │

│ │ │д, е, │ │

│ │ │ж, и, │ │

│ │ │к, с, т│ │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│2. Специальный│ a1 │3 и, к │Щуп. │

│зазор │ │ │Измерение - см. п. 6.4.8 │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│3. Смещение │ b │3 а │Линейка и щуп. │

│кромок деталей│ │ │Измерение - см. п. 6.4.8 │

│с внутренней │ │ │ │

│стороны соеди-│ │ │ │

│нения │ │ │ │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│4. Смещение │ F │3 а, б │Линейка и щуп. │

│кромок деталей│ │ │Измерение - см. п. 6.4.8 │

│с наружной │ │ │ │

│стороны соеди-│ │ │ │

│нения │ │ │ │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│5. Зазор между│ b │3 б │Шаблон универсальный или спе-│

│подкладной │ 1 │ │циальный. Измерения не менее │

│пластиной │ │ │чем в трех точках по длине │

│(кольцом) и │ │ │(периметру) соединения │

│внутренней │ │ │ │

│поверхностью │ │ │ │

│детали │ │ │ │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│6. Смещение │ Z │3 д │Штангенциркуль, линейка. │

│привариваемого│ │ │Измерение не менее чем в │

│элемента в уг-│ │ │трех точках по длине │

│ловом соедине-│ │ │ │

│нии │ │ │ │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│7. Размер пе- │ Е │3 б, е │Линейка. Измерение не менее │

│рекрытия дета-│ │ │чем в двух точках по длине │

│талей в нах- │ │ │ │

│лесточном сое-│ │ │ │

│динении │ │ │ │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│8. Несиммет- │ бета │3 м │Линейка. Измерения не менее │

│ричность шту- │ 2 │ │чем в двух точках по длине │

│цера │ │ │ │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│9. Смещение │ b │3 ж │Штангенциркуль, шаблон или │

│проволочной │ 2 │ │щуп. Измерение выполняется │

│вставки с │ │ │после прихватки вставки к │

│внутренней │ │ │кромке разделки одной из де- │

│стороны │ │ │талей │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│10. Зазор в │ альфа │ - │Шаблон универсальный или щуп.│

│замке расплав-│ 2 │ │Измерение выполняется после │

│ляемого кольца│ │ │прихватки вставки к одной из │

│(вставки) │ │ │из деталей │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│11. Несиммет- │ бета │3 н │Контрольный стенд специаль- │

│ричность угло-│ 2 │ │ный. Измерение согласно п. │

│вого соедине- │ │ │6.4.13 │

│ния труб │ │ │ │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│12. Расстояние│ С │3 л │Линейка. Измерению подлежит │

│от приваренно-│ │ │каждый элемент крепления │

│го элемента │ │ │ │

│крепления до │ │ │ │

│кромки раздел-│ │ │ │

│ки │ │ │ │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│13. Катет шва │ к, к │3 л │Линейка и щуп, штангенцир- │

│приварки эле- │ 1 │ │куль, шаблон. Измерению под- │

│мента крепле- │ │ │лежит каждый шов │

│ния │ │ │ │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│14. Перелом │ к │3 п │Линейка (L = 400 мм) и щуп. │

│осей цилиндри-│ │ │Измерение - см. п. 6.4.12 │

│ческих элемен-│ │ │ │

│тов и угловое │ │ │ │

│смещение по- │ │ │ │

│верхностей │ │ │ │

│листов │ │ │ │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│15. Длина при-│ l │3 р │Линейка и штангенциркуль. │

│хватки │ п │ │Измерение каждой прихватки │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│16. Высота │ h │3 р │Штангенциркуль. Измерение │

│прихватки │ п │ │каждой прихватки │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│17. Расстояние│ L │3 р │Линейка. Измерение расстояния│

│между прихват-│ п │ │между прихватками соединения │

│ками │ │ │выполняется в случаях, когда │

│ │ │ │расстояние между прихватками │

│ │ │ │регламентируется технической │

│ │ │ │документацией │

├──────────────┼───────────┼───────┼─────────────────────────────┤

│18. Глубина │ C │3 с │Шаблон специальный │

│проникновения │ 1 │ │ │

│штуцера во │ │ │ │

│внутреннюю │ │ │ │

│полость │ │ │ │

└──────────────┴───────────┴───────┴─────────────────────────────┘

Примечание. Допускаются другие способы и средства измерений, обеспечивающие требуемую ПТД точность измерения параметров подготовки деталей под сварку.

6.4.8. Измерительный контроль величины зазора в соединении, величины смещения кромок и перелома плоскостей в соединениях следует выполнять не реже, чем через один метр по длине шва, но не менее чем в трех сечениях, равномерно расположенных по длине шва, если в НД и ПТД не указаны другие требования. При невозможности (отсутствие доступа) контроля смещения кромок с внутренней стороны соединения оценку возможного смещения следует проводить по смещению наружных кромок деталей - размер F (рис. 3 а, б) или по смещению притупления "усов" V-образной разделки - размер Р (рис. 2 б, в, ж).

6.4.9. Измерения, в первую очередь, следует выполнять на тех участках, которые вызывают сомнение по результатам визуального контроля.

6.4.10. Визуальному контролю подлежит каждая прихватка в соединении. Измерительному контролю подвергаются прихватки, размеры которых вызывают сомнения по результатам визуального контроля.

6.4.11. Измерения швов приварки временных технологических креплений и расстояния от приварного элемента крепления до кромки разделки выполняют в одном месте. Контролю подлежит каждое крепление.

6.4.12. Перелом осей, собранных под сварку кольцевых соединений цилиндрических элементов, измеряется в 2 - 3 сечениях (в зоне максимального излома, выявленного при визуальном контроле) на расстоянии 200 мм от центра соединения. При отсутствии прямолинейного участка детали длиной 200 мм разрешается измерение размера проводить на участке меньшей длины с последующим пересчетом к длине 200 мм по формуле:

200 х k1

k = --------,

L

где k1 и L - размер перелома осей и расстояние от соединения, на котором выполнено измерение (рисунок 4). В случае, когда измерения по данной методике не обеспечивают требуемой точности, измерения следует проводить по специальной методике.

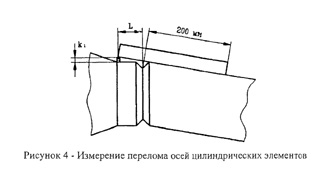

Рисунок 4 - Измерение перелома осей

цилиндрических элементов

См. данный графический объект.

6.4.13. Несимметричность в поперечном сечении штуцера привариваемой трубы в угловом соединении определяется путем выполнения не менее двух измерений в одном сечении. Разрешается выполнять измерительный контроль несимметричности отверстия под штуцер привариваемой трубы в угловом соединении на стадии контроля подготовки деталей под сварку.

6.4.14. Схемы измерения отдельных размеров подготовки деталей под сборку и сборки соединений под сварку с помощью шаблона универсального типа УШС приведены на рисунке 5. Допускается применение шаблонов конструкций В.Э. Ушерова-Маршака и А.И. Красовского (рисунки 6 и 7).
