Таблица 5. Требования к измерениям сварных швов
Требования к измерениям сварных швов
КонсультантПлюс: примечание.
В официальном тексте документа, видимо, допущена ошибка в пунктах 1,3 и 6: в данном документе пункт 7.5.5 отсутствует.
┌──────────────┬───────────┬───────┬─────────────────────────────┐
│Контролируемый│ Условное │ Номер │ Средства измерений. │
│ параметр │обозначение│рисунка│ Требования к измерениям │
│ │ (рис. 8) │ │ │
├──────────────┼───────────┼───────┼─────────────────────────────┤
│1. Ширина шва │ е, e1 │8 а, в │Штангенциркуль или шаблон │
│ │ │ │универсальный. Измерение - │
│ │ │ │см. п. 7.5.5 │
├──────────────┼───────────┼───────┼─────────────────────────────┤
│2. Высота шва │ q, q1 │8 а, в │То же │
├──────────────┼───────────┼───────┼─────────────────────────────┤
│3. Выпуклость │ q1 │8 а, в │Штангенциркуль. Измерение │
│обратной сто- │ │ │согласно п. 7.5.5 │
│роны шва │ │ │ │
├──────────────┼───────────┼───────┼─────────────────────────────┤
│4. Вогнутость │ q2 │8 б │Штангенциркуль, в т.ч. модер-│
│обратной сто- │ │ │низированный (рисунок 9). Из-│
│роны шва │ │ │мерения в 2 - 3 местах в зоне│
│ │ │ │максимальной величины │
├──────────────┼───────────┼───────┼─────────────────────────────┤
│5. Глубина │ b2, b3 │8 г │Штангенциркуль, в т.ч. модер-│
│подреза (не- │ │ │низированный (рисунок 9). │
│полного запол-│ │ │Приспособление для измерения │
│нения раздел- │ │ │глубины подрезов (рисунок 10)│
│ки) │ │ │ │
├──────────────┼───────────┼───────┼─────────────────────────────┤
│6. Катет угло-│ К, К1 │8 ж │Штангенциркуль или шаблон. │
│вого шва │ │ │Измерение согласно п. 7.5.5 │
├──────────────┼───────────┼───────┼─────────────────────────────┤
│7. Чешуйча- │ дельта1 │8 д │Штангенциркуль, в т.ч. модер-│
│тость шва │ │ │низированный (рисунок 9). Из-│
│ │ │ │мерения не менее чем в 4 │
│ │ │ │точках по длине шва │
├──────────────┼───────────┼───────┼─────────────────────────────┤
│8. Глубина │ дельта2 │8 д │То же │
│западаний меж-│ │ │ │
│ду валиками │ │ │ │
├──────────────┼───────────┼───────┼─────────────────────────────┤
│9. Размеры │dg, lg, bg │8 e │Лупа измерительная. │
│(диаметр, дли-│ │ │Измерению подлежит каждая │
│на, ширина) │ │ │несплошность │
│одиночных нес-│ │ │ │
│плошностей │ │ │ │
└──────────────┴───────────┴───────┴─────────────────────────────┘
6.5.5. Измерительный контроль геометрических размеров сварного соединения (конструктивных элементов сварных швов, геометрического положения осей или поверхностей сваренных деталей, углублений между валиками и чешуйчатости поверхности шва, выпуклости и вогнутости корня односторонних швов и т.д.) следует проводить в местах, указанных в рабочих чертежах, НД, ПТД или ПДК, а также в местах, где допустимость указанных показателей вызывает сомнения по результатам визуального контроля.
При контроле стыковых сварных соединений труб наружным диаметром до 89 мм включительно с числом однотипных соединений более 50 на одном изделии, допускается определение размеров шва выполнять на 10 - 20% соединений в одном-двух сечениях, при условии, что при визуальном контроле, которому подвергают все соединения, нет сомнений в части отклонения размеров (ширина, высота) шва от допуска.
6.5.6. При измерительном контроле наплавленного антикоррозионного покрытия его толщину на цилиндрических поверхностях проводить не менее, чем через 0,5 м в осевом направлении и через каждые 60 град. по окружности при ручной наплавке и 90 град. при автоматической наплавке.
На плоских и сферических поверхностях проводят не менее одного замера на каждом участке размером до 0,5 м х 0,5 м при автоматической наплавке.
6.5.7. При контроле угловых швов сварных соединений катеты сварного шва измеряют с помощью специальных шаблонов (рисунок 11). Определение размеров высоты, выпуклости и вогнутости углового шва выполняется расчетным путем и только в тех случаях, когда это требование предусмотрено конструкторской документацией. Измерение выпуклости, вогнутости и высоты углового шва проводится с помощью шаблонов, например шаблоном В.Э. Ушерова-Маршака (рисунок 6).
6.5.8. Измерение глубины западаний между валиками при условии, что высоты валиков отличаются друг от друга, выполняют относительно валика, имеющего меньшую высоту. Аналогично определяют и глубину чешуйчатости валика (по меньшей высоте двух соседних чешуек).
КонсультантПлюс: примечание.
В официальном тексте документа, видимо, допущена ошибка в пункте 6.5.9: в данном документе таблица 8 отсутствует.
6.5.9. Измерительный контроль сварных соединений и наплавок (высота и ширина сварного шва, толщина наплавки, размеры катетов угловых швов, западания между валиками, чешуйчатость шва, выпуклость и вогнутость корневого шва, величину перелома осей соединяемых цилиндрических элементов, форму и размеры грата и т.д.), указанный в п. п. 6.5.5, 6.5.8 и таблице 8, следует выполнять на участках шва, где допустимость этих показателей вызывает сомнение по результатам визуального контроля, если в НД и ПТД не содержится других указаний.
6.5.10. Выпуклость (вогнутость) стыкового шва оценивается по максимальной высоте (глубине) расположения поверхности шва от уровня расположения наружной поверхности деталей. В том случае, когда уровни поверхностей деталей одного типоразмера (диаметр, толщина) отличаются друг от друга, измерения следует проводить относительно уровня поверхности детали, расположенной выше уровня поверхности другой детали (рисунок 12).
См. данный графический объект.

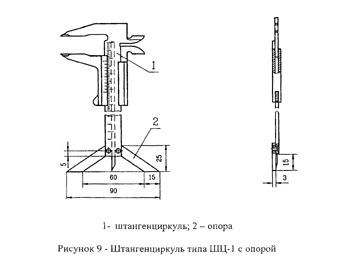

Рисунок 9 - Штангенциркуль типа ШЦ-1 с опорой
1 - индикатор "0 - 10" с поворотной шкалой; 2 - опорный кронштейн; 3 - измерительная игла
См. данный графический объект.

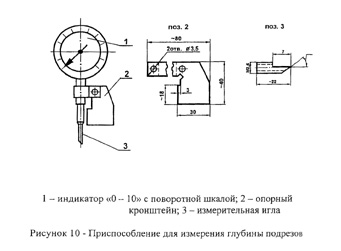

для измерения глубины подрезов

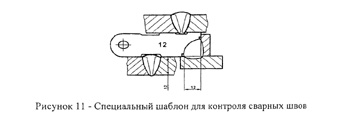

Рисунок 11 - Специальный шаблон
для контроля сварных швов
См. данный графический объект.

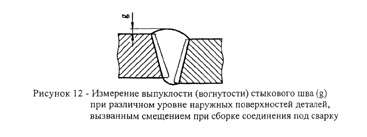

Рисунок 12 - Измерение выпуклости (вогнутости)
стыкового шва (g) при различном уровне наружных
поверхностей деталей, вызванным смещением при сборке
соединения под сварку
См. данный графический объект.
В том случае, когда выполняется сварка деталей с различной толщиной стенки и уровень поверхности одной детали превышает уровень поверхности второй детали, оценку выпуклости (вогнутости) поверхности шва выполняют относительно линии, соединяющей края поверхности шва в одном сечении (рисунок 13).

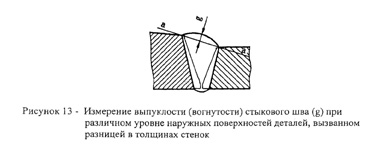

Рисунок 13 - Измерение выпуклости (вогнутости)
стыкового шва (g) при различном уровне наружных
поверхностей деталей, вызванном разницей
в толщинах стенок
См. данный графический объект.
6.5.11. Выпуклость (вогнутость) углового шва оценивается по максимальной высоте (глубине) расположения поверхности шва от линии, соединяющей края поверхности шва в одном поперечном сечении (рисунок 14)

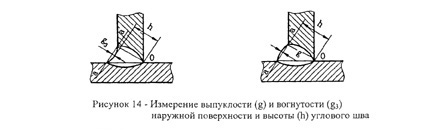

Рисунок 14 - Измерение выпуклости (g) и вогнутости (g3)
наружной поверхности и высоты (h) углового шва
См. данный графический объект.
6.5.12. Размеры выпуклости (вогнутости) стыкового (рисунок 13) и углового (рисунок 14) швов определяются шаблонами, например, конструкции В.Э. Ушерова-Маршака или специально для этой цели предназначенными специализированными шаблонами.
6.5.13. Выпуклость (вогнутость) корня шва оценивается по максимальной высоте (глубине) расположения поверхности корня шва от уровня расположения внутренних поверхностей сваренных деталей.
В том случае, когда уровни внутренних поверхностей разные, измерения выпуклости (вогнутости) корня шва следует проводить согласно рисунку 15.
Рисунок 15 - Измерение выпуклости (g1) и вогнутости
(g2) корня шва стыкового одностороннего шва
См. данный графический объект.
6.5.14. Измерения отдельных размеров сварного соединения с помощью универсального шаблона типа УШС приведены на рисунке 16.
6.5.15. Измерения чешуйчатости и западаний между валиками шва, глубины и высоты углублений (выпуклостей) в сварном шве и металле разрешается определять по слепку, снятому с контролируемого участка. Для этого применяют пластилин, воск, гипс и другие материалы. Измерения проводят с помощью измерительной лупы или на микроскопе после разрезки слепка механическим путем.
6.5.16. Измерения перелома осей цилиндрических элементов и углового смещения плоскостей деталей, а также несимметричности штуцера (привариваемой трубы в угловом соединении труб) следует выполнять с учетом п. 6.6.9 и п. 6.6.10.

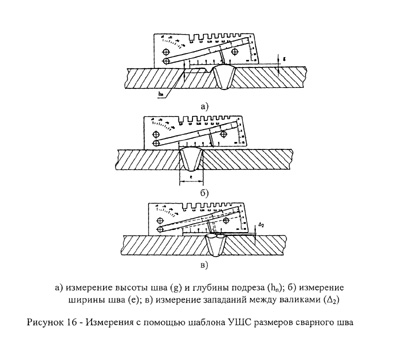

а) измерение высоты шва (g) и глубины подреза (hn); б) измерение ширины шва (е); в) измерение западаний между валиками (ДЕЛЬТА2)
См. данный графический объект.
Рисунок 16 - Измерения с помощью шаблона УШС
размеров сварного шва
