6.4. Порядок выполнения визуального и измерительного контроля подготовки и сборки деталей под сварку
6.4. Порядок выполнения визуального и измерительного
контроля подготовки и сборки деталей под сварку
6.4.1. При подготовке деталей под сварку необходимо контролировать:
- наличие маркировки и/или документации, подтверждающей приемку полуфабрикатов, деталей, сборочных единиц и изделий при входном контроле;
- наличие маркировки изготовителя материала на деталях, подготовленных под сварку;
- наличие удаления механическим путем зоны термического влияния в месте термической (огневой) резки заготовок (необходимость должна быть указана в конструкторской или технологической документации);
- геометрическую форму обработанных кромок, в т.ч. при подготовке деталей с различной номинальной толщиной стенки;
- геометрическую форму обработанных внутренних поверхностей кольцевых деталей;
- форму подкладных пластин (колец) и расплавляемых вставок;
- наличие заварки разъема подкладной пластины (кольца), качество шва заварки подкладной пластины (кольца), а также наличие зачистки шва заварки разъема подкладной пластины (кольца);
- чистоту (отсутствие визуально наблюдаемых загрязнений, пыли, продуктов коррозии, влаги, масла и т.п.), подлежащих сварке (наплавке) кромок и прилегающих к ним поверхностей, а также подлежащих неразрушающему контролю участков материала.
6.4.2. При сборке деталей под сварку визуально необходимо контролировать:
- правильность установки подкладных пластин (колец);
- правильность установки временных технологических креплений;
- правильность сборки и крепления деталей в сборочных приспособлениях;
- правильность расположения и количество прихваток и их качество;
- правильность установки приспособлений для поддува защитного газа;
- правильность нанесения активирующего флюса и защитной флюс-пасты;
- наличие защитного покрытия от брызг расплавленного металла на поверхности деталей из аустенитных сталей, свариваемых ручной дуговой и полуавтоматической (автоматической) сваркой плавящимся электродом в среде защитного газа;
- чистоту кромок и прилегающих к ним поверхностей деталей.
6.4.3. Измерительный контроль при подготовке деталей под сварку (рисунок 2) осуществляется для проверки:
- размеров разделки кромок (углы скоса кромок, толщина и ширина притупления кромок разделки);
Примечание. Радиусы скругления размером до 1,0 мм в местах перехода поверхностей разделки, а также размер скоса внутренней кромки, выполняемый для улучшения условий выявления непровара в корне шва при радиографическом контроле, измерению не подлежат.
- размеров (диаметр, длина, угол выхода резца) расточки (раздачи) концов труб по внутреннему диаметру;
- размеров подкладных пластин (колец) и расплавляемых вставок (ширина, толщина, углы скоса, диаметр);
- размеров элементов секторных отводов;
- перпендикулярности торцов подготовленных под сварку цилиндрических деталей к их образующим;
- минимальной фактической толщины стенки цилиндрической детали после расточки по внутреннему диаметру;
- размеров отверстий под штуцер (патрубок) и обработки кромок в трубе (коллекторе, корпусе);
- толщины и ширины подкладки в замковом соединении;
- ширины зоны механической зачистки наружной и внутренней поверхностей деталей и шероховатости поверхностей кромок и прилегающих поверхностей деталей, в том числе места зачистки шва разъема остающейся подкладной пластины (кольца).
6.4.4. Измерительный контроль соединений, собранных под сварку (рисунок 3), включает проверку:
- размеров швов приварки временных технологических креплений;
- расстояния технологического крепления от кромки разделки и расположения креплений по длине (периметру) соединения (при необходимости, в случае, если в технической документации оговорено расстояние между соседними креплениями);
- величины зазора в соединении, в т.ч. между деталью и подкладной пластиной (кольцом);
- размера смещения кромок (внутренних и наружных) собранных деталей;
- размера перекрытия деталей в нахлесточном соединении;
- размеров (длина, высота) прихваток и их расположение по длине (периметру) соединения (при необходимости, в случае, если это оговорено технической документацией, - также расстояния между соседними прихватками);
- размера зазора в замке расплавляемой проволочной вставки;
- размера перелома осей цилиндрических деталей трубы и плоскостей плоских деталей (листов);
- размера несоосности осей штуцера и отверстия в корпусе (трубе);
- размера несовпадения (отклонения) осей в угловых соединениях труб;
- размеров ширины зоны нанесения защитного покрытия на поверхностях деталей;
- геометрических (линейных) размеров узла, собранного под сварку (в случаях, оговоренных ПКД).

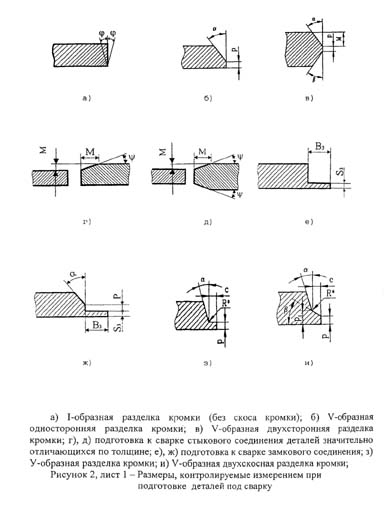

а) I-образная разделка кромки (без скоса кромки); б) V-образная односторонняя разделка кромки; в) V-образная двухсторонняя разделка кромки; г), д) подготовка к сварке стыкового соединения деталей значительно отличающихся по толщине; е), ж) подготовка к сварке замкового соединения; з) У-образная разделка кромки; и) V-образная двухскосная разделка кромки;
См. данный графический объект.
Рисунок 2, лист 1 - Размеры, контролируемые измерением
при подготовке деталей под сварку

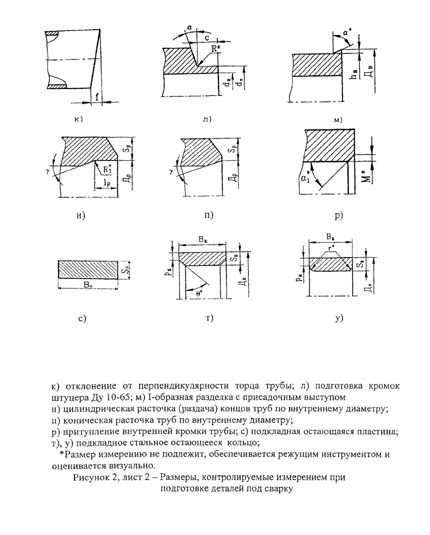

к) отклонение от перпендикулярности торца трубы; л) подготовка кромок штуцера Ду 10-65; м) I-образная разделка с присадочным выступом; н) цилиндрическая расточка (раздача) концов труб по внутреннему диаметру; п) коническая расточка труб по внутреннему диаметру; р) притупление внутренней кромки трубы; с) подкладная остающаяся пластина; т), у) подкладное стальное остающееся кольцо;
--------------------------------
<*> Размер измерению не подлежит, обеспечивается режущим инструментом и оценивается визуально.
См. данный графический объект.
Рисунок 2, лист 2 - Размеры, контролируемые измерением
при подготовке деталей под сварку

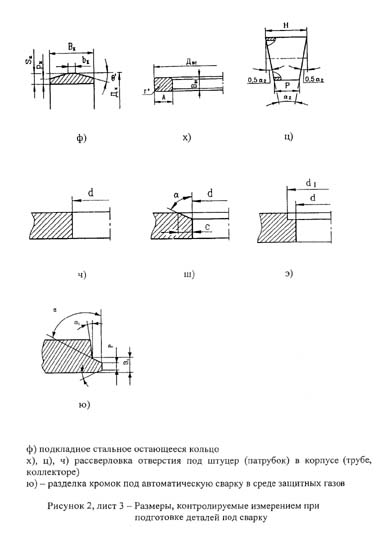

ф) подкладное стальное остающееся кольцо; х), ц), ч) рассверловка отверстия под штуцер (патрубок) в корпусе (трубе, коллекторе); ю) - разделка кромок под автоматическую сварку в среде защитных газов.
См. данный графический объект.
Рисунок 2, лист 3 - Размеры, контролируемые измерением
при подготовке деталей под сварку

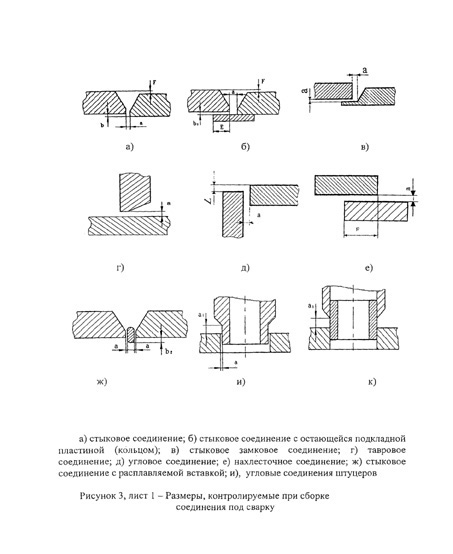

а) стыковое соединение; б) стыковое соединение с остающейся подкладной пластиной (кольцом); в) стыковое замковое соединение; г) тавровое соединение; д) угловое соединение; е) нахлесточное соединение; ж) стыковое соединение с расплавляемой вставкой; и) угловые соединения штуцеров;
См. данный графический объект.
Рисунок 3, лист 1 - Размеры, контролируемые
при сборке соединения под сварку

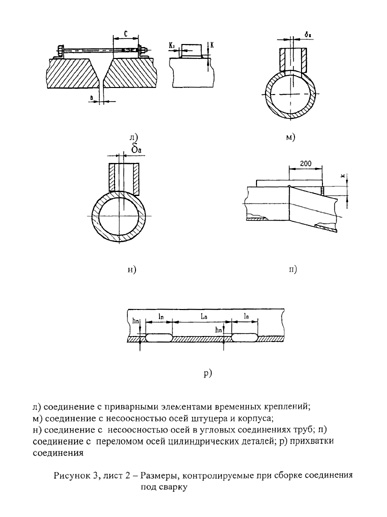

л) соединение с приварными элементами временных креплений; м) соединение с несоосностью осей штуцера и корпуса; н) соединение с несоосностью осей в угловых соединениях труб; п) соединение с переломом осей цилиндрических деталей; р) прихватки соединения;
См. данный графический объект.
Рисунок 3, лист 2 - Размеры, контролируемые
при сборке соединения под сварку

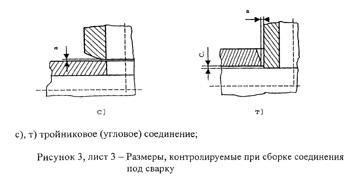

с), т) тройниковое (угловое) соединение.
См. данный графический объект.
Рисунок 3, лист 3 - Размеры, контролируемые
при сборке соединения под сварку
6.4.5. Визуальному и измерительному контролю подготовки и сборки деталей под сварку подлежат не менее 20% деталей и соединений из числа представленных к приемке.
Объем выборочного контроля качества подготовки и сборки деталей под сварку может быть увеличен или уменьшен в зависимости от требований НД, ПТД и ПКД или по требованию Заказчика.
При выявлении отклонений от требований рабочих чертежей и/или ПТД, которые могут привести к ухудшению качества сварных соединений, объем выборочного контроля должен быть увеличен вдвое для группы однотипных деталей (соединений). Если при дополнительном контроле вторично будут выявлены отклонения от требований конструкторской документации и/или ПТД, то объем контроля для группы деталей, подготовленных к приемке, должен быть увеличен до 100%.
Детали, забракованные при контроле, подлежат исправлению. Собранные под сварку соединения деталей, забракованные при контроле, подлежат разборке с последующей повторной сборкой после устранения причин, вызвавших их первоначальную некачественную сборку.
6.4.6. Визуальный контроль удаления материала, подвергнутого термическому влиянию во время резки термическими способами (газовая, воздушнодуговая, газофлюсовая, плазменная и др.), проводится на каждой детали, подвергавшейся резке.
На кромках разделки не должно быть следов резки (для деталей из низкоуглеродистых, марганцовистых и кремнемарганцовистых сталей) и следов разметки (кернение), нанесенной на наружной поверхности деталей после резки.
6.4.7. Требования к выполнению измерительного контроля при подготовке деталей под сборку приведены в таблице 3, а при сборке соединений под сварку - в таблице 4.
