Приложение D

ОБЛАСТЬ

ОБЛЕДЕНЕНИЯ ПРИ СМЕШАННОЙ ФАЗЕ И ПРИ КРИСТАЛЛАХ ЛЬДА (МОЩНЫЕ

КОНВЕКТИВНЫЕ ОБЛАКА)

Область обледенения при кристаллах льда изображена на рис. D1 данного Приложения.

Внутри области полное содержание воды (далее - ПСВ) в г/м³ определялось на основе адиабатического понижения, обусловленного конвективным забросом 90% относительной влажности воздуха с уровня моря до больших высот, и приведением с коэффициентом 0,65 к длине стандартного облака в 17,4 морских миль. Рис. D2 данного Приложения демонстрирует (ПСВ) для этой дистанции в диапазоне внешней температуры в пределах границ области кристаллов льда, указанных на рис. D1 данного Приложения.

Рис. D1 - Область обледенения при кристаллах льда

Уровни ПСВ: стандартная длина воздействия в 17,4

морских миль (масштабировано из адиабатического понижения

от уровня моря - 90% относительной влажности)

Обозначения: внешняя температура

Рис. D2 - Полное содержание воды

Диапазон медианного массового размера кристалла льда составляет 50 - 200 микрон (эквивалентный сферический размер) на основе измерений около центров конвективных штормов.

ПСВ может рассматриваться как полностью превращенное в лед (кристалл льда), за исключением отмеченного в табл. D1 данного Приложения.

Уровни ПСВ, показанные на рис. D2 данного Приложения, представляют величины ПСВ для воздействия стандартной протяженности (длина горизонтального облака) в 17,4 морских мили, которые должны быть скорректированы с протяженностью воздействия обледенения.

Таблица D1

Часть переохлажденной жидкости в ПСВ

Высотные условия по кристаллам льда

Коэффициент масштабирования ПСВ по протяженности

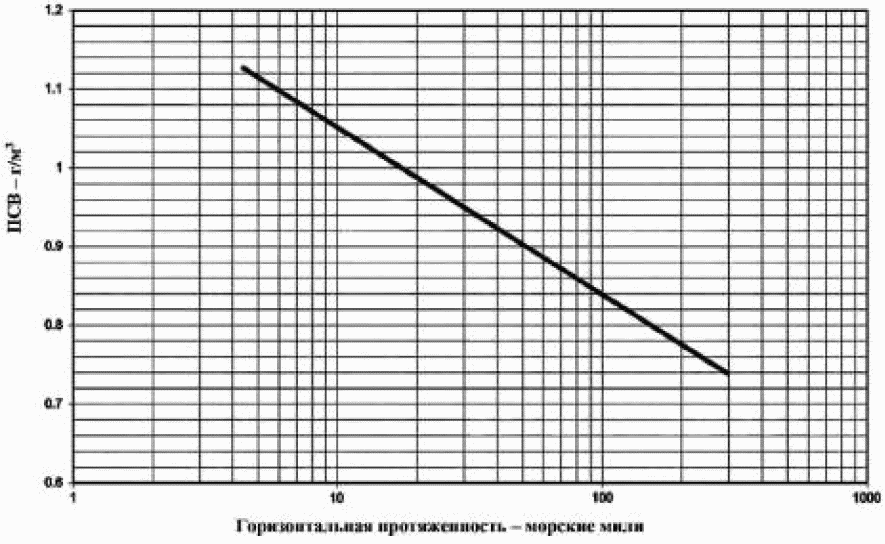

Рис. D3 - Влияние протяженности воздействия на ПСВ
