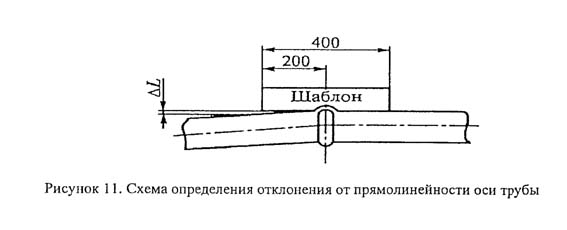

Таблица 10. Отклонение от прямолинейности оси трубы

См. данный графический объект.

Таблица 10

Отклонение

от прямолинейности оси трубы

Номинальная толщина стенки трубы S, мм	, мм
До 3	0,2S + 1,0
Свыше 3 до 6	0,1S + 1,3
Свыше 6 до 10	0,15S + 1,0
Свыше 10 до 20	0,05S + 2,0
Свыше 20	0,1S + 1,0, но не более 4 мм

4.6.12. При изготовлении гнутых змеевиков (рисунок 12, а, в) предельные отклонения размеров принимаются равными:

+/- 6 мм - для L;

+/- 5 мм - для L1 и t2;

+/- 4 мм - для t1;

+/- 10 мм - для D.

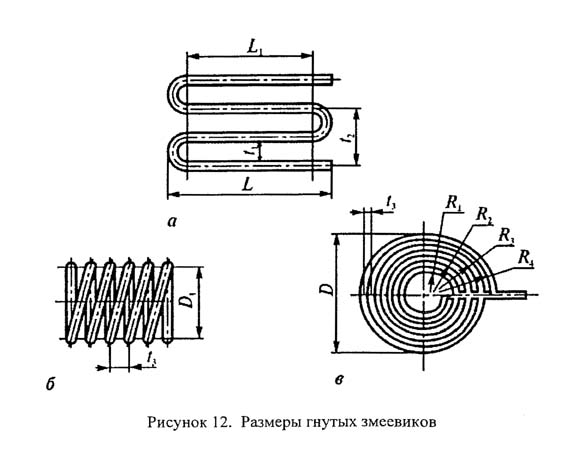

Рисунок 12. Размеры гнутых змеевиков

См. данный графический объект.

Предельные отклонения радиусов R₁, R₂, R₃, R₄, диаметра D₁, шага t₃ (рисунок 12, б, в) и излома оси в швах приварки выводов устанавливаются в технической документации.

4.6.13. Допускается отклонение размеров L и L₁ (если эти размеры больше 6 м) увеличить на 1 мм на каждый 1 м длины, но не более чем на 10 мм на всю длину.

4.6.14. Контроль сварных швов змеевиков следует проводить в соответствии с требованиями подразделов 6.2 - 6.10.

Объем контроля сварных швов радиографическим или ультразвуковым методом принимается не менее указанного в таблице 21. Группа змеевика определяется по таблице 1.

4.6.15. Змеевики необходимо подвергать до установки в сосуд гидравлическому испытанию пробным давлением, указанным в документации. При испытании не должно быть признаков течи и потения.
