Таблица 17. Нормы допустимых пор, выявляемых при визуальном контроле сварных соединений

Таблица 17

Нормы

допустимых пор, выявляемых при визуальном

контроле сварных соединений

Номинальная толщина наиболее тонкой детали, мм

Допустимый максимальный размер дефекта, мм

Допустимое число дефектов на любые 100 мм шва

От 2 до 3 вкл.

0,5

3

Св. 3 " 4 "

0,6

4

" 4 " 5 "

0,7

4

" 5 " 6 "

0,8

4

" 6 " 8 "

1,0

5

" 8 " 10 "

1,2

5

" 10 " 15"

1,5

5

" 15 " 20"

2,0

6

" 20 " 40 "

2,5

7

Св. 40

2,5

8

4.10.8. В сварных соединениях не допускаются следующие внутренние дефекты:

трещины всех видов и направлений, в том числе микротрещины, выявленные при микроисследовании;

свищи;

смещение основного и плакирующего слоев в сварных соединениях двухслойных сталей выше норм, предусмотренных настоящими Правилами;

непровары (несплавления), расположенные в сечении сварного соединения;

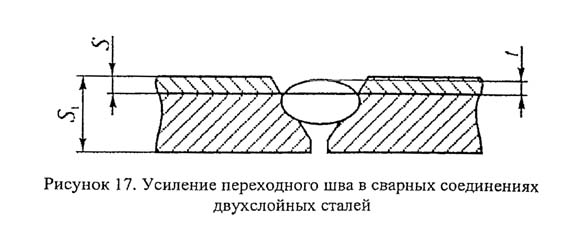

усиление t переходного шва (рисунок 17) в сварных соединениях двухслойных сталей выше линии раздела слоев на величину более 0,3S (S - толщина плакирующего слоя, Si - толщина листа);


Рисунок 17. Усиление переходного шва

в сварных соединениях двухслойных сталей

См. данный графический объект.

поры, шлаковые и вольфрамовые включения, выявленные радиографическим методом, выходящие за пределы норм, установленных допустимым классом дефектности сварного соединения в соответствии с таблицей 18, или выявленные ультразвуковым методом.
