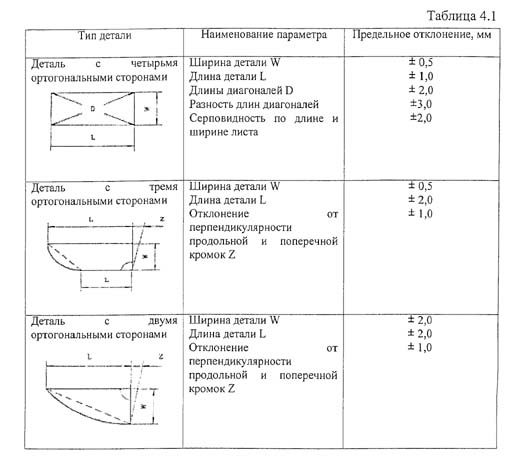

Таблица 4.1

┌────────────────────────┬────────────────────────┬──────────────┐

│ Тип детали │ Наименование параметра │Предельное от-│

│ │ │клонение, мм │

├────────────────────────┼────────────────────────┼──────────────┤

│Деталь с четырьмя │Ширина детали W │ +/- 0,5 │

│ортогональными сторонами│Длина детали L │ +/- 1,0 │

│ │Длины диагоналей D │ +/- 2,0 │

│ │Разность длин диагоналей│ +/- 3,0 │

│ │Серповидность по длине и│ +/- 2,0 │

│ │ширине листа │ │

├────────────────────────┼────────────────────────┼──────────────┤

│Деталь с тремя │Ширина детали W │ +/- 0,5 │

│ортогональными сторонами│Длина детали L │ +/- 2,0 │

│ │Отклонение от │ +/- 1,0 │

│ │перпендикулярности │ │

│ │продольной и поперечной │ │

│ │кромок Z │ │

├────────────────────────┼────────────────────────┼──────────────┤

│Деталь с двумя │Ширина детали W │ +/- 2,0 │

│ортогональными сторонами│Длина детали L │ +/- 2,0 │

│ │Отклонение от │ +/- 1,0 │

│ │перпендикулярности │ │

│ │продольной и поперечной │ │

│ │кромок Z │ │

└────────────────────────┴────────────────────────┴──────────────┘
