Постановление Госгортехнадзора РФ от 09.06.2003 N 76 "Об утверждении Правил устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов" (Зарегистрировано в Минюсте РФ 19.06.2003 N 4749)

Таблица 2.6

┌──────────┬───────┬─────┬─────┬──────┬──────────┬─────────────────────────────────────────────────┐

│Наименова-│Толщина│Пре- │Вре- │Отно- │Изгиб до │ Ударная вязкость KCV, Дж/см2 <**> │

│ние или │ листа,│дел │мен. │си- │параллель-├───┬───┬──┬───┬───┬───┬───┬───┬───┬───┬───┬──────┤

│марка ста-│ мм │те- │соп- │тельн.│ности │+20│+10│0 │-10│-15│-20│-30│-35│-40│-50│-60│После │

│ли <***> │ │ку- │роти-│удли- │сторон │ │ │ │ │ │ │ │ │ │ │ │мех. │

│ │ │чес- │вле- │нение,│ │ │ │ │ │ │ │ │ │ │ │ │ста- │

│ │ │ти, │ние, │% │ │ │ │ │ │ │ │ │ │ │ │ │рения │

│ │ │Н/мм2│Н/мм2│ │ │ │ │ │ │ │ │ │ │ │ │ │при │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │20 │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │град.С│

├──────────┼───────┼─────┼─────┼──────┼──────────┼───┼───┼──┼───┼───┼───┼───┼───┼───┼───┼───┼──────┤

│ 1 │ 2 │ 3 │ 4 │ 5 │ 6 │ 7 │ 8 │9 │10 │11 │12 │13 │14 │15 │16 │17 │ 18 │

│С255 │От 4 до│245 │380 │25 │d = 1,5 a │ │ │35│30 │ │ │ │ │ │ │ │ 30 │

│(Ст3сп5) │10 вкл.│ │ │ │ <*> │ │ │ │ │ │ │ │ │ │ │ │ │

│ ├───────┼─────┼─────┼──────┼──────────┼───┼───┼──┼───┼───┼───┼───┼───┼───┼───┼───┼──────┤

│ │Св. 10 │245 │370 │25 │d = l,5 a │ │35 │30│ │ │ │ │ │ │ │ │ 30 │

│ │до 20 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Св.20 │235 │370 │25 │d = 2,0 а │35 │30 │ │ │ │ │ │ │ │ │ │ 30 │

│ │до 40 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│С315 │До 10 │315 │440 │21 │d = 2,0 a │ │ │ │35 │30 │ │ │ │ │ │ │ 30 │

│ │вкл. │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Св.10 │296 │420 │21 │d = 2,0 a │ │ │ │35 │30 │ │ │ │ │ │ │ 30 │

│ │до 20 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Св.20 │275 │400 │21 │d = 2,0 a │ │ │35│30 │ │ │ │ │ │ │ │ 30 │

│ │до 40 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Св.40 │255 │390 │21 │d = 2,0 a │ │ │ │ │ │ │ │ │ │ │ │ 30 │

│ │до 50 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│С 345-3 │От 4 до│345 │490 │21 │d = 2 a │ │ │ │ │ │ │ │ │35 │ │ │ 35 │

│(09Г2С-12)│10 вкл.│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│С 345-4 │Св. 10│325 │470 │21 │d = 2 а │ │ │ │ │ │ │ │35 │ │ │ │ 35 │

│ │до 20 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│(09Г2С-15)│Св. 20 │305 │460 │21 │d = 2 a │ │ │ │ │ │ │35 │ │ │ │ │ 35 │

│ │до 40 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Св. 40 │285 │450 │21 │d = 2 а │ │ │ │ │ │35 │ │ │ │ │ │ 35 │

│ │до 60 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│09Г2У │От 8 до│305 │440 │21 │d = 2 а │ │ │ │ │ │ │ │ │35 │ │ │ 35 │

│ │20 вкл.│ │- │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │640 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Св. 20 │295 │440 │21 │d = 2 a │ │ │ │ │ │ │ │ │35 │ │ │ 35 │

│ │до 32 │ │- │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │640 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│08ГНБ │От 8 до│350 │500 │26 │d = 2 a │ │ │ │ │ │ │ │ │ │ │50 │ 35 │

│ │25 вкл.│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│10Г2ФБ │От 4 до│450 │550 │22 │d = 2 a │ │ │ │ │ │ │60 │50 │35 │ │ │ 35 │

│ │9 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │От 10 │430 │520 │17 │d = 2 a │ │ │ │ │60 │50 │ │ │35 │ │ │ 35 │

│ │до 28 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │вкл. │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│09ГБЮ │От 4 до│390 │550 │23 │d = 2 a │ │ │ │ │ │ │ │ │60 │ │ │ 35 │

│ │12 вкл.│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│10Г2СБ │От 8 до│480 │590 │22 │d = 2 a │ │ │ │ │ │50 │ │ │ │ │ │ │

│ │15 вкл.│- │- │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │600 │690 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Св. 15 │480 │590 │22 │d = 2 a │ │ │ │ │ │50 │ │ │ │ │ │ │

│ │до 25 │- │- │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │600 │690 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│08Г2БТ-У, │От 8 до│480 │590 │22 │d = 2 a │ │ │ │ │ │70 │50 │ │ │ │ │ 50 │

│08Г2Б-У │16 вкл.│- │- │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │580 │690 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│С 590 К │От 10 │590 │685 │14 │d = 3 а │ │ │ │ │ │ │50 │ │35 │ │ │ 35 │

│ │до 40 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │вкл. │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│122ГН2М │От 10 │690 │690 │14 │d = 3 а │ │ │ │ │ │ │ │ │50 │ │35 │ 35 │

│ФАЮ-У │до 40 │- │- │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │вкл. │785 │880 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

└──────────┴───────┴─────┴─────┴──────┴──────────┴───┴───┴──┴───┴───┴───┴───┴───┴───┴───┴───┴──────┘

--------------------------------

<*> d - диаметр оправки; а - толщина образца.

<**> При изменении для марки стали нормируемого значения ударной вязкости область применения его меньшего значения ограничивается температурой, при которой нормируется большее значение ударной вязкости.

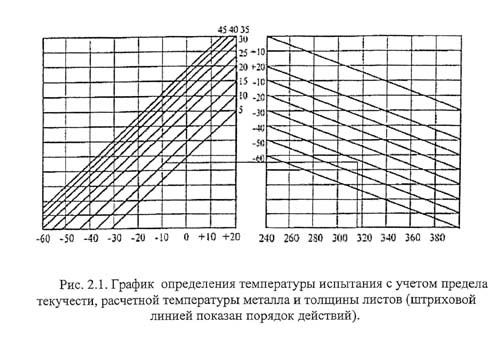

Рис. 2.1. График определения температуры

испытания с учетом предела текучести, расчетной

температуры металла и толщины листов (штриховой

линией показан порядок действий).

См. данный графический объект.

2.6.6. Для стали с пределом текучести 315 МПа и ниже допускается (в интервале температур, ограничиваемых сверху нормируемым уровнем ударной вязкости 35 Дж/см2) снижение нормируемого значения ударной вязкости на поперечных образцах до 30 Дж/см2 при условии, что для одного из трех образцов разрешается снижение значения ударной вязкости на 5% ниже нормированной величины.

2.6.7. Для фасонного проката определение ударной вязкости производится на продольных образцах, длинная сторона которых совпадает с длиной проката, при этом нормируемое значение ударной вязкости марки стали повышается по сравнению с листовым прокатом аналогичной толщины на 20 Дж/см2.

2.6.8. Для сталей, у которых в нормативных документах отсутствуют требования по ударной вязкости на образцах типа Шарпи, допускается оценку качества стали проводить на образцах типа Менаже. При этом уровень ударной вязкости и температура испытания образцов назначаются на основании нормативных документов.

Таблица 2.5 2.7. Условия приемки
