Таблица 1. Число обрывов проволок, при наличии которых канаты двойной свивки, работающие со стальными и чугунными блоками, бракуются

См. данный графический объект.

Таблица 1

Число обрывов проволок, при наличии которых канаты

двойной свивки, работающие со стальными и чугунными

блоками, бракуются

┌───────────────┬─────────────────────────────┬─────┬────────┬───────────────────────────────────────────────┐

│ Число несущих │ Конструкции канатов по ИСО │Тип │ГОСТ на │ Группа классификации (режима) механизма │

│ проволок в │и государственным стандартам │сви- │ канат ├───────────────────────┬───────────────────────┤

│наружных прядях│ │вки │ │ М1, М2, М3 и М4 │ М5, М6, М7 и М8 │

│ │ │ │ ├───────────┬───────────┼───────────┬───────────┤

│ │ │ │ │ крестовая │односторон-│ крестовая │односторон-│

│ │ │ │ │ свивка │няя свивка │ свивка │няя свивка │

│ │ │ │ ├─────┬─────┼─────┬─────┼─────┬─────┼─────┬─────┤

│ │ │ │ │ 6d │ 30d │ 6d │ 30d │ 6d │ 30d │ 6d │ 30d │

├───────────────┼─────────────────────────────┼─────┼────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│11 <= 50 │6x7(6/1) │ │ │ 2 │ 4 │ 1 │ 2 │ 4 │ 8 │ 2 │ 4 │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │6x7(1+6)+1x7(1+6) │ЛК-О │3066-80 │ │ │ │ │ │ │ │ │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │6x7(1+6)+1о.с. │ЛК-О │3069-80 │ │ │ │ │ │ │ │ │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │8x6(0+6)+9о.с. │ЛК-О │3097-80 │ │ │ │ │ │ │ │ │

├───────────────┼─────────────────────────────┼─────┼────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│51 <= n <= 75 │6x19(9/9/1)* │ │ │ 3 │ 6 │ 2 │ 3 │ 6 │ 12 │ 3 │ 6 │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │6x19(1+9+9)+1о.с. │ЛК-О │3066-80 │ │ │ │ │ │ │ │ │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │6x19(1+9+9)+7x7(1+6)* │ЛК-О │3081-80 │ │ │ │ │ │ │ │ │

├───────────────┼─────────────────────────────┼─────┼────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│76 <= n <= 100 │18x7(1+6)+1о.с. │ЛК-О │7681-80 │ 4 │ 8 │ 2 │ 4 │ 8 │ 16 │ 4 │ 8 │

├───────────────┼─────────────────────────────┼─────┼────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│101 <= n <= 120│8x19(9/9/1)* │ │ │ 5 │ 10 │ 2 │ 5 │ 10 │ 19 │ 5 │ 10 │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │6x19(12/6/1) │ │ │ │ │ │ │ │ │ │ │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │6x19(12/6+6F/1) │ │ │ │ │ │ │ │ │ │ │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │6x25FS(12/12/1)* │ │ │ │ │ │ │ │ │ │ │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │6x19(1+6+6/6)+7x7(1+6) │ЛК-Р │14954-80│ │ │ │ │ │ │ │ │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │6x19(1+6+6/6)+1о.с. │ЛК-Р │2688-80 │ │ │ │ │ │ │ │ │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │6x25(1+6; 6+12)+1о.с. │ЛК-З │7665-80 │ │ │ │ │ │ │ │ │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │6x25(1+6; 6+12)+7x7(1+6) │ЛК-З │7667-80 │ │ │ │ │ │ │ │ │

├───────────────┼─────────────────────────────┼─────┼────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│121 <= n <= 140│8x16(0+5+11)+9о.с. │ТК │3097-80 │ 6 │ 11 │ 3 │ 6 │ 11 │ 22 │ 6 │ 11 │

├───────────────┼─────────────────────────────┼─────┼────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│141 <= n <= 160│8x19(12/6+6F/1) │ │ │ 6 │ 13 │ 3 │ 6 │ 13 │ 26 │ 6 │ 13 │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │8x19(1+6+6/6)+1о.с. │ЛК-Р │7670-80 │ │ │ │ │ │ │ │ │

├───────────────┼─────────────────────────────┼─────┼────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│161 <= n <= 180│6x36(14/7+7/7/1)* │ │ │ 7 │ 14 │ 4 │ 7 │ 14 │ 29 │ 7 │ 14 │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │6x30(0+15+15)+7о.с. │ЛК-О │3083-80 │ │ │ │ │ │ │ │ │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │6x36(1+7+7/7+14)+1о.с.* │ЛК-РО│7668-80 │ │ │ │ │ │ │ │ │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │6x36(1+7+7/7+14)+7x7(1+6)* │ЛК-РО│7669-80 │ │ │ │ │ │ │ │ │

├───────────────┼─────────────────────────────┼─────┼────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│181 <= n <= 200│6x31(1+6+6/6+12)+1о.с. │ │ │ 8 │ 16 │ 4 │ 8 │ 16 │ 32 │ 8 │ 16 │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │6x31(1+6+6/6+12)+7x7(1+6) │ │ │ │ │ │ │ │ │ │ │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │6x37(1+6+15+15)+1о.с. │ТЛК-О│3079-80 │ │ │ │ │ │ │ │ │

├───────────────┼─────────────────────────────┼─────┼────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│201 <= n <= 220│6x41(16/8+8/8/1)* │ │ │ 9 │ 18 │ 4 │ 9 │ 18 │ 38 │ 9 │ 18 │

├───────────────┼─────────────────────────────┼─────┼────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│221 <= n <= 240│6x37(18/12/6/1) │ │ │ 10 │ 19 │ 5 │ 10 │ 19 │ 38 │ 10 │ 19 │

│ ├─────────────────────────────┼─────┼────────┤ │ │ │ │ │ │ │ │

│ │18x19(1+6+6/6)+1о.с. │ЛК-Р │3088-80 │ │ │ │ │ │ │ │ │

├───────────────┼─────────────────────────────┼─────┼────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│241 <= n <= 260│ │ │ │ 10 │ 21 │ 5 │ 10 │ 21 │ 42 │ 10 │ 21 │

├───────────────┼─────────────────────────────┼─────┼────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│261 <= n <= 280│ │ │ │ 11 │ 22 │ 6 │ 11 │ 22 │ 45 │ 11 │ 22 │

├───────────────┼─────────────────────────────┼─────┼────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│281 <= n <= 300│ │ │ │ 12 │ 24 │ 6 │ 12 │ 24 │ 48 │ 12 │ 24 │

├───────────────┼─────────────────────────────┼─────┼────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│300 <= n │ │ │ │0,04n│0,08n│0,02n│0,04n│0,08n│0,16n│0,04n│0,08n│

└───────────────┴─────────────────────────────┴─────┴────────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘

Примечания:

1. n - число несущих проволок в наружных прядях каната; d - диаметр каната, мм.

2. Проволоки заполнения не считаются несущими, поэтому не подлежат учету. В канатах с несколькими слоями прядей учитываются проволоки только видимого наружного слоя. В канатах со стальным сердечником последний рассматривается как внутренняя прядь и не учитывается.

3. Число обрывов не следует путать с количеством оборванных концов проволок, которых может быть в 2 раза больше.

4. Для канатов конструкции с диаметром наружных проволок во внешних прядях, превышающим диаметр проволок нижележащих слоев, класс конструкции понижен и отмечен звездочкой.

5. При работе каната полностью или частично с блоками из синтетического материала или из металла с синтетической футеровкой отмечается появление значительного числа обрывов проволок внутри каната до появления видимых признаков обрывов проволок или интенсивного износа на наружной поверхности каната. Такие канаты отбраковываются с учетом потери внутреннего сечения.

6. Незаполненные строки в графе "Конструкции канатов по ИСО и государственным стандартам" означают отсутствие конструкций канатов с соответствующим числом проволок. При появлении таких конструкций канатов, а также для канатов с общим числом проволок более 300 число обрывов проволок, при которых канат бракуется, определяется по формулам, приведенным в нижней строке таблицы, причем полученное значение округляется до целого в большую сторону.

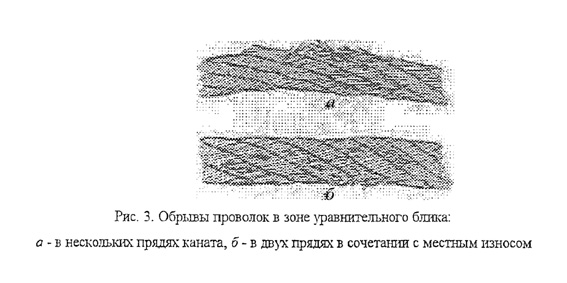

Рис. 3. Обрывы проволок в зоне уравнительного блика Рис. 4. Пример определения числа обрывов наружных проволок стального каната
