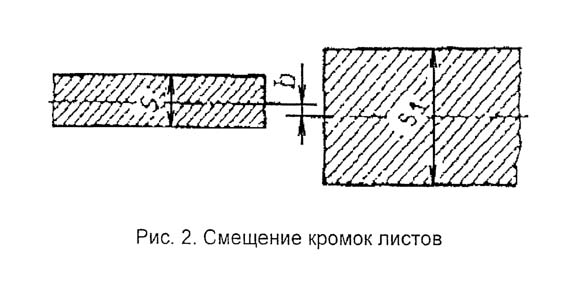

См. данный графический объект.
┌───────────────────┬────────────────────────────────────────────┐
│Толщина свариваемых│ Максимально допустимые смещения стыкуемых │
│ листов s, мм │ кромок в кольцевых швах, мм │
│ ├─────────────────┬──────────────────────────┤
│ │на монометал- │на биметаллических сосудах│
│ │лических сосудах │ со стороны коррозионного │
│ │ │ слоя │
├───────────────────┼─────────────────┼──────────────────────────┤
│До 20 │0,1s + 1 │50% от толщины │
├───────────────────┼─────────────────┤плакирующего слоя │
│Свыше 20 до 50 │0,15s, но не │ │
│ │более 5 │ │
├───────────────────┼─────────────────┼──────────────────────────┤
│Свыше 50 до 100 │0,04s + 3,5 <*> │0,04s + 3, но не более │
│ │ │толщины плакирующего слоя │
├───────────────────┼─────────────────┼──────────────────────────┤
│Свыше 100 │0,025s + 5 <*>, │0,025s + 5, но не более 8 │
│ │но не более 10 │и не более толщины │
│ │ │плакирующего слоя │
└───────────────────┴─────────────────┴──────────────────────────┘
--------------------------------
<*> При условии наплавки на стыкуемые поверхности с уклоном 1:3 для сварных соединений, имеющих смещение кромок более 5 мм.
4.2.4. Смещение кромок в стыковых сварных соединениях труб не должно превышать величин, приведенных в табл. 4.
