B2. Нагрузки на поверхности управления

Приемлемые значения эксплуатационных маневренных нагрузок на поверхности управления могут быть определены по рис. B1 настоящего Приложения следующим образом:

(a) Для поверхностей горизонтального оперения:

(1) В случае, заданном в подпункте ОЛС.423(a)(1) НЛГ ОЛС, необходимо найти величину w как функцию нагрузки на крыло G/S и угла отклонения поверхности, используя:

(i) кривую C на рис. B1 для угла отклонения поверхности, не превышающего 10°;

(ii) кривую B на рис. B1 для угла отклонения поверхности, равного 20°;

(iii) кривую A для угла отклонения поверхности, равного или большего 30°;

(iv) интерполяцию для всех других углов отклонения поверхности;

(v) распределение нагрузки (см. рис. B7).

(2) Для условий, заданных в подпункте ОЛС.423(a)(2) НЛГ ОЛС, необходимо найти величину w по кривой B (см. рис. B1), используя распределение нагрузки согласно рис. B7.

(b) Для поверхностей вертикального оперения:

(1) В случае, заданном в подпункте ОЛС.441(a)(1) НЛГ ОЛС, необходимо найти величину w как функцию нагрузки на крыло G/S и угла отклонения поверхности, используя те же требования, которые используются в подпунктах (a)(1)(i) - (a)(1)(v) настоящего параграфа.

(2) Для условий, заданных в подпункте ОЛС.441(a)(2) НЛГ ОЛС, необходимо найти величину w по кривой C, используя распределение нагрузки согласно рис. B6; и

(3) Для условий, заданных в подпункте ОЛС.441(a)(3) НЛГ ОЛС, необходимо найти величину w по кривой A, используя распределение нагрузки согласно рис. B8.

(c) Для элеронов необходимо найти величину w по кривой B, действительную при отклонениях как вверх, так и вниз, используя распределение нагрузки согласно рис. B9.

Примечания:

(a) Для случаев уравновешивающей нагрузки, заданных в параграфе ОЛС.421 НЛГ ОЛС, величина нагрузки принимается равной 40% расчетной уравновешивающей нагрузки (закрылки убраны) и равной нулю (закрылки отклонены).

(b) Для условия, заданного в подпункте ОЛС.441(a)(2) НЛГ ОЛС, величина P принимается равной 20% расчетной нагрузки на оперение.

(c) Нагрузки на неподвижную поверхность должны быть приняты равными:

(1) 140% уравновешивающей нагрузки в случае убранных закрылков применительно к пункту (a) настоящего Примечания.

(2) 100% уравновешивающей нагрузки в случае отклоненных закрылков применительно к пункту (a) настоящего Примечания.

(3) 120% уравновешивающей нагрузки применительно к пункту (b) настоящего Примечания.

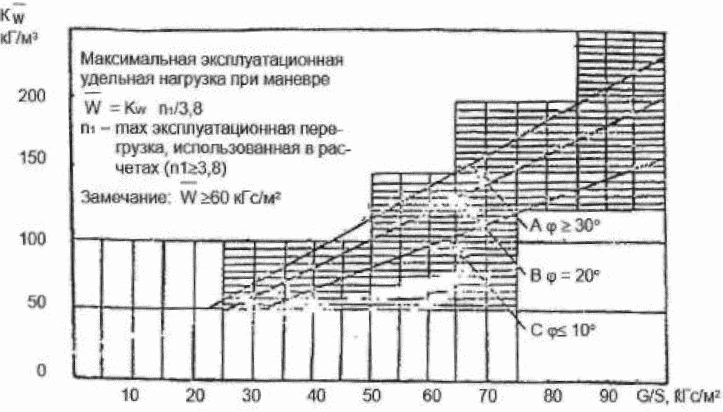

Рис. B1

МАКСИМАЛЬНАЯ ЭКСПЛУАТАЦИОННАЯ НАГРУЗКА НА ПОВЕРХНОСТИ

ОПЕРЕНИЯ ПРИ МАНЕВРЕ В ЗАВИСИМОСТИ ОТ УГЛА ОТКЛОНЕНИЯ

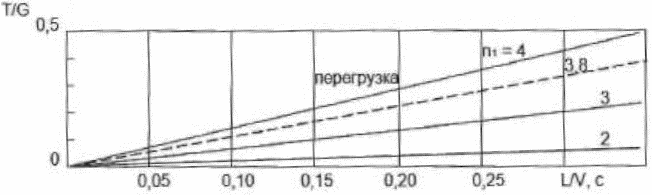

Рис. B2

ПРИРАЩЕНИЕ МАНЕВРЕННОЙ НАГРУЗКИ НА ОПЕРЕНИЕ (ВВЕРХ ИЛИ ВНИЗ)

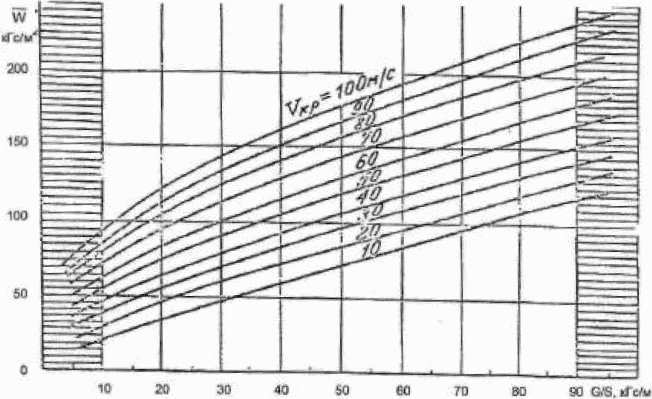

Рис. B3

НАГРУЗКИ ОТ ПОРЫВОВ НА ГОРИЗОНТАЛЬНОЕ ОПЕРЕНИЕ (ВВЕРХ

И ВНИЗ)

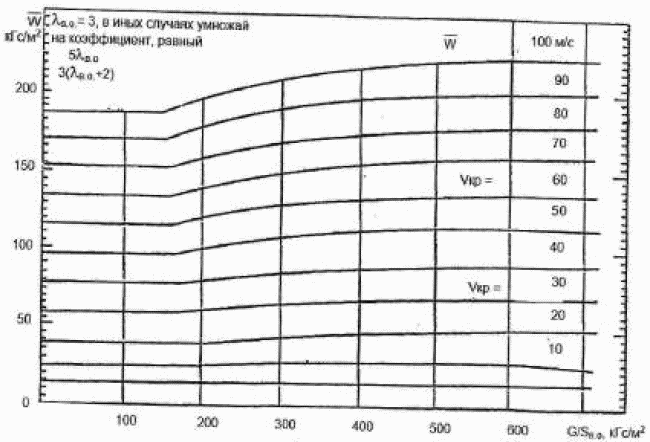

Рис. B5

НАГРУЗКИ ОТ ПОРЫВОВ НА ВЕРТИКАЛЬНОЕ ОПЕРЕНИЕ

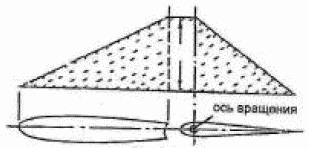

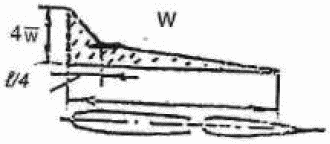

Рис. B6

РАСПРЕДЕЛЕНИЕ ВОЗДУШНОЙ НАГРУЗКИ НА СТАБИЛИЗИРУЮЩИХ

ПОВЕРХНОСТЯХ ХВОСТОВОГО ОПЕРЕНИЯ

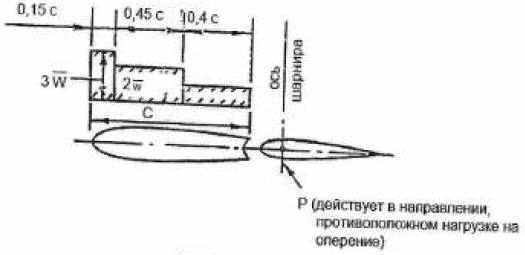

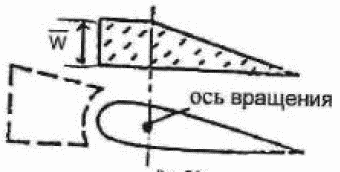

Рис. B7

РАСПРЕДЕЛЕНИЕ ВОЗДУШНОЙ НАГРУЗКИ НА ПОВЕРХНОСТЬ

ХВОСТОВОГО ОПЕРЕНИЯ
