ОЛС.781. Форма рукояток рычагов управления в кабине

(a) Рукоятки органов управления закрылками и шасси должны соответствовать общим формам (но не обязательно точным размерам или специфическим пропорциям), указанным на рисунке.

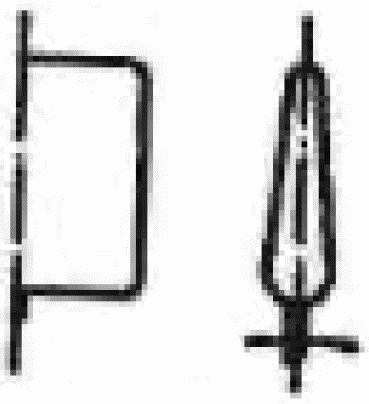

Ручка управления закрылком

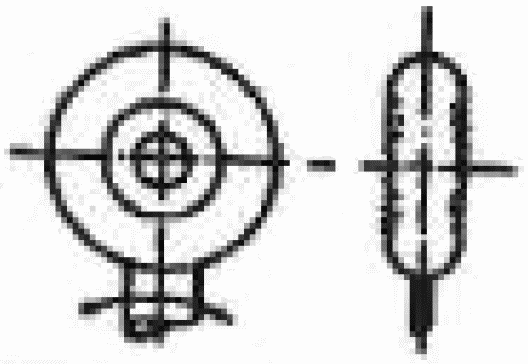

Ручка управления уборкой-выпуском посадочного устройства

Рукоятки органов управления двигателем должны соответствовать общим формам (но не обязательно точным размерам или специфическим пропорциям), указанным на рисунке.

Рычаги возвратно-углового (консоли)

Рычаги возвратно-линейного перемещения на панели (консоли)



Управление мощностью (тягой)


Управление оборотами (об/мин)


Управление составом смеси


Управление воздушной заслонкой


Управление наддувом
