II. Требования к устройству и оборудованию железнодорожных переездов

15. Для обеспечения безопасности движения на железнодорожных переездах применяются следующие устройства:

1) шлагбаум при оборудовании железнодорожного переезда автоматической переездной светофорной сигнализацией;

2) устройство, при включении (работе) которого запрещается выезд железнодорожного подвижного состава (поезда) на железнодорожный переезд (далее - заградительная сигнализация);

3) устройство автоматического включения при приближении поезда сигнальных показаний переездных светофоров и звуковой сигнализации, запрещающих движение через железнодорожный переезд автотранспорту (далее - автоматическая переездная светофорная сигнализация) <23>;

--------------------------------

<23> Подпункт 80 пункта 3 ГОСТ Р 53431-2009 "Национальный стандарт Российской Федерации. Автоматика и телемеханика железнодорожная. Термины и определения", введенного в действие приказом Ростехрегулирования от 27 ноября 2009 г. N 523-ст (М., "Стандартинформ", 2010), с изменением ГОСТ Р 53431-2009 "Автоматика и телемеханика железнодорожная. Термины и определения" (М., "Стандартинформ", 2012) (далее - ГОСТ Р 53431-2009).

4) устройство переездной сигнализации, при которой переездные светофоры имеют дополнительную сигнальную головку с бело-лунным мигающим сигналом (огнем), свидетельствующим об отсутствии приближающегося к железнодорожному переезду железнодорожного подвижного состава (поезда) и исправности устройств сигнализации (далее - автоматическая светофорная сигнализация с бело-лунным мигающим огнем);

5) переездная сигнализация, дополненная заградительными брусьями шлагбаумов, которые опускаются и поднимаются автоматически (далее - автоматическая светофорная сигнализация с автоматическими шлагбаумами);

6) переездная сигнализация, дополненная заградительными брусьями шлагбаумов, опускание которых осуществляется автоматически при приближении железнодорожного подвижного состава (поезда), а выключение сигнализации и подъем заградительных брусьев шлагбаумов - от нажатия кнопки дежурным по переезду после проследования железнодорожного подвижного состава (поезда) за железнодорожный переезд (далее - автоматическая светофорная сигнализация с полуавтоматическими шлагбаумами);

7) переездная сигнализация, дополненная заградительными брусьями шлагбаумов, управление которыми осуществляется дежурным по переезду с щитка управления (далее - автоматическая светофорная сигнализация с электрошлагбаумами);

8) переездная сигнализация, при которой извещение дежурного по переезду о приближении железнодорожного подвижного состава (поезда) к железнодорожному переезду подается оптическим и акустическим сигналом, а включение и выключение технических средств ограждения железнодорожного переезда осуществляет обслуживающий дежурный по переезду (далее - оповестительная сигнализация) <24>;

--------------------------------

<24> Подпункт 86 пункта 3 ГОСТ Р 53431-2009.

9) железнодорожный светофор, сигнальные показания которого передаются на железнодорожных переездах для водителей автотранспортных средств <25> (транспортный светофор тип Т6, Т6.д, Т10 <26>) (далее - переездной светофор);

--------------------------------

<25> Подпункт 50 пункта 3 ГОСТ Р 53431-2009.

<26> Приложение А к ГОСТ Р 52282-2004 "Национальный стандарт Российской Федерации. Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний", введенного в действие приказом Ростехрегулирования от 15 декабря 2004 г. N 109-ст (М., "ИПК "Издательство стандартов", 2005), с изменениями ГОСТ Р 52282-2004 "Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний" ("ИУС "Национальные стандарты", 2019, N 4).

10) устройство зависимости между переездной сигнализацией и специальными светофорами для организации движения железнодорожного подвижного состава (поезда) через железнодорожный переезд, сигнализирующее красным и бело-лунным сигналом (огнем) может применяться только на подъездных путях при невозможности оборудования (расчетной длины) участков приближения (далее - светофорная сигнализация);

11) противотаранные устройства (далее - ПТУ <27>);

--------------------------------

<27> Подпункт 3.17 пункта 3 ГОСТ Р 57362-2016 "Национальный стандарт Российской Федерации. Устройства противотаранные управляемые. Классификация. Термины и определения", введенного в действие приказом Росстандарта от 16 декабря 2016 г. N 2041-ст (М., "Стандартинформ", 2017).

12) устройство заграждения железнодорожного переезда (далее - УЗП <28>);

--------------------------------

<28> Подпункт 2.9.22 пункта 2.9 ГОСТ 34530-2019 "Межгосударственный стандарт. Транспорт железнодорожный. Основные понятия. Термины и определения", введенного в действие приказом Росстандарта от 24 сентября 2019 г. N 748-ст (М., "Стандартинформ", 2019).

13) табло обратного отсчета времени до включения красных сигналов (огней) на переездных светофорах;

14) автоматическая переездная светофорная сигнализация с автоматическими шлагбаумами и (или) устройство автоматизированного удаленного управления и (или) контроля свободности зоны железнодорожного переезда.

16. Порядок оборудования железнодорожных переездов устройствами, предусмотренными подпунктами 13, 14 пункта 15 Условий, и порядок их использования устанавливаются локальным нормативным актом владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования.

17. На технологические проезды, на которых не обеспечиваются условия видимости в соответствии с нормами, приведенными в таблице N 3 Условий, оборудуются дорожные зеркала. Определение места установки дорожного зеркала и поворота поверхности отражателя по отношению к водителю транспортного средства осуществляется с учетом обеспечения видимости приближающегося железнодорожного подвижного состава (поезда).

Таблица N 3

Нормы обеспечения видимости поезда, приближающегося

к железнодорожному переезду <29>

--------------------------------

<29> Подпункт 7.2 пункта 7 ГОСТ Р 50597-2017.

Железнодорожные переезды, расположенные на железнодорожных путях общего пользования, оборудуются владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования работающими в автоматическом режиме специальными техническими средствами, имеющими функции фото- и киносъемки, видеозаписи, для фиксации нарушений правил проезда через железнодорожные переезды (далее - специальные технические средства) в соответствии с требованиями пункта 8 Правил оборудования железнодорожных переездов, расположенных на железнодорожных путях общего пользования, работающими в автоматическом режиме специальными техническими средствами, имеющими функции фото- и киносъемки, видеозаписи, обеспечения обслуживания таких специальных технических средств, а также передачи информации о выявленных с помощью этих специальных технических средств нарушениях правил проезда через железнодорожные переезды в органы государственного контроля (надзора), утвержденных постановлением Правительства Российской Федерации от 19 сентября 2020 г. N 1504 <30>.

--------------------------------

<30> Собрание законодательства Российской Федерации, 2020, N 39, ст. 6078.

Работоспособность специальных технических средств определяется в ходе проведения ежегодного комиссионного обследования железнодорожных переездов в соответствии с пунктом 4 Условий. Срок устранения выявленных неисправностей должен составлять не более 30 календарных дней с даты проведения комиссионного обследования железнодорожного переезда.

18. На железнодорожных путях общего пользования не допускается открывать железнодорожные переезды:

1) I, II и III категорий;

2) на участках со скоростями движения поездов более 140 км/ч;

3) IV категории при пересечении трех и более железнодорожных путей общего пользования, при пересечениях железнодорожных путей общего пользования в выемках и других местах, где не обеспечены условия видимости, приведенные в таблице N 3 Условий, в границах железнодорожных станций, а также в случаях, когда требуется обслуживание железнодорожных переездов дежурным по переезду.

Не допускается открытие трамвайного и троллейбусного движения на эксплуатируемых железнодорожных переездах.

Открытие вновь автобусного движения на железнодорожных переездах допускается с разрешения владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования при условии оборудования железнодорожного переезда переездной сигнализацией и решения комиссии, указанной в пункте 4 Условий.

На нерегулируемых железнодорожных переездах водителям транспортных средств, находящихся на удалении не более 50 м от ближнего рельса, обеспечивается видимость поезда, приближающегося с любой стороны в соответствии с нормами обеспечения видимости поезда, приведенными в таблице N 3 Условий <31>.

--------------------------------

<31> Подпункт 7.2 пункта 7 ГОСТ Р 50597-2017.

19. Железнодорожные переезды располагаются на прямых участках железнодорожных путей и автомобильных дорог вне пределов выемок и мест, где не обеспечиваются условия видимости в соответствии с нормами, приведенными в таблице N 3 Условий.

Пересечение железнодорожных путей автомобильными дорогами осуществляется под прямым углом. При невозможности выполнения этого условия острый угол между пересекающимися железнодорожными путями и автомобильными дорогами составляет не менее 60°. Действующие железнодорожные переезды, расположенные под более острым углом, переустраиваются при реконструкции автомобильных дорог и (или) железнодорожных путей.

На нерегулируемых железнодорожных переездах для обеспечения безопасности движения поездов и транспортных средств разрешается устанавливать горизонтально-поворотные шлагбаумы, перекрывающие полностью проезжую часть автомобильных дорог при производстве маневровых работ.

20. На железнодорожных переездах на протяжении не менее 10 м от крайнего рельса автомобильная дорога в продольном профиле должна иметь горизонтальную площадку, в том числе создаваемую кривой большого радиуса, или уклон, обусловленный превышением одного рельса над другим, когда пересечение находится в кривом участке железнодорожного пути.

Продольный уклон подходов автомобильной дороги к железнодорожному переезду на протяжении не менее 20 м перед горизонтальной площадкой должен составлять не более 0,05%_о (промилле).

При реконструкции и строительстве новых автомобильных дорог подходы к железнодорожным переездам на протяжении не менее 10 м от крайнего рельса автомобильная дорога в продольном профиле должна иметь горизонтальную площадку.

Подходы автомобильной дороги к железнодорожному переезду на протяжении не менее 50 м следует проектировать с продольным уклоном не более 0,03%_о (промилле). При подходах к железнодорожному переезду автомобильных грунтовых дорог (без твердого покрытия) до шлагбаума или при отсутствии шлагбаума на расстоянии не менее 10 м от ближайшего рельса по пути следования собственником (владельцем) участков автомобильных дорог по согласованию с владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования устраивается твердое покрытие.

21. Вновь создаваемые защитные насаждения и (или) защитные лесные насаждения, находящиеся в защитных полосах лесов, расположенных в границах полос отвода железных дорог и придорожных полос автомобильных дорог, установленных в соответствии с законодательством Российской Федерации о железнодорожном транспорте, законодательством об автомобильных дорогах и о дорожной деятельности, должны обеспечивать водителям транспортных средств на расстоянии 50 м и менее от железнодорожного переезда видимость приближающегося к нему поезда на расстоянии не менее 500 м <32>.

--------------------------------

<32> Пункт 2 части 1 статьи 114 Лесного кодекса Российской Федерации (Собрание законодательства Российской Федерации, 2006, N 50, ст. 5278; 2018, N 53, ст. 8464).

22. Ширина проезжей части железнодорожного переезда должна быть равна ширине проезжей части автомобильной дороги, но не менее 6 м, а ширина настила железнодорожного переезда в местах прогона скота - не менее 4 м.

Конструкция настила железнодорожного переезда утверждается локальным нормативным актом владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования.

Величины возвышения междурельсового настила над верхом головки рельсов <33>, отклонения верха головки рельса железнодорожных путей, расположенных в пределах проезжей части автомобильной дороги, относительно поверхности покрытия и отдельные углубления и впадины в покрытии междурельсового пространства (настиле) должны соответствовать требованиям, приведенным в таблице 5.3 пункта 5.2 ГОСТ Р 50597-2017.

--------------------------------

<33> Подпункт 64 пункта 4 ГОСТ Р 50542-93 "Государственный стандарт Российской Федерации. Изделия из черных металлов для верхнего строения рельсовых путей. Термины и определения", введенного в действие постановлением Госстандарта России от 30 марта 1993 г. N 97 (М., "Стандартинформ", 2006) (далее - ГОСТ Р 50542-93).

Для обеспечения беспрепятственного прохода колесных пар железнодорожного подвижного состава (поезда) в пределах переездного настила используются желоба. Ширина желоба устанавливается в пределах от 75 до 110 мм, а глубина - не менее 45 мм.

Требования к покрытию проезжей части в границах железнодорожного переезда и срокам устранения дефектов устанавливаются подпунктом 5.2.4 и таблицей 5.3 пункта 5.2 ГОСТ Р 50597-2017.

23. На железнодорожных переездах, обслуживаемых дежурным по переезду, внутри колеи каждого железнодорожного пути (на однопутных участках - с обеих сторон) на расстоянии от 0,75 до 1,00 м от края настила владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования должны быть закреплены приспособления в виде металлических трубок для установки переносных сигналов остановки железнодорожного подвижного состава (поезда) (красного щита, фонаря), а также приспособления для определения нижнего негабарита железнодорожного подвижного состава (поезда) (рисунок N 1).

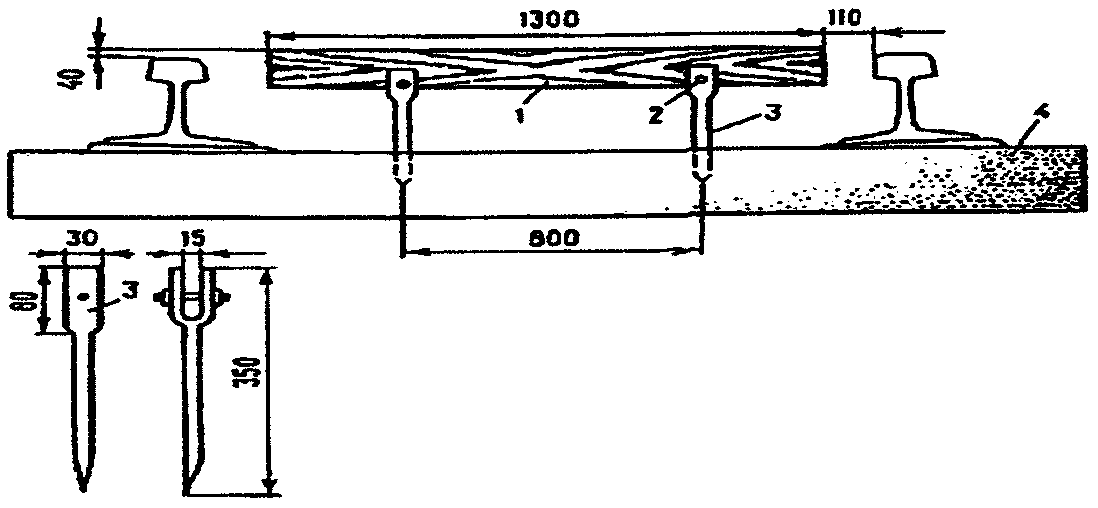

Рисунок N 1. Приспособление для обнаружения нижнего

негабарита в железнодорожном подвижном составе:

1 - деревянная планка размером 140 x 1300 x 15 мм;

2 - болт или валик;

3 - металлический штырь;

4 - шпала.

24. Стойки шлагбаумов, мачты светофоров переездной сигнализации, ограждений, перил и столбиков сигнальных дорожных должны быть установлены владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования на расстоянии не менее 0,75 м от края проезжей части автомобильной дороги.

Направляющие (сигнальные) столбики должны соответствовать требованиям пунктов 5 - 7 ГОСТ Р 50970-2011 "Национальный стандарт Российской Федерации. Технические средства организации дорожного движения. Столбики сигнальные дорожные. Общие технические требования. Правила применения" <34> и пункта 5 ГОСТ 32843-2014 "Межгосударственный стандарт. Дороги автомобильные общего пользования. Столбики сигнальные дорожные. Технические требования" <35> и устанавливаться в соответствии с ГОСТ 33151-2014 "Межгосударственный стандарт. Дороги автомобильные общего пользования. Элементы обустройства. Технические требования. Правила применения" <36>.

--------------------------------

<34> Введенного в действие приказом Росстандарта от 22 апреля 2011 г. N 54-ст (М., "Стандартинформ", 2011) (далее - ГОСТ 33151-2014).

<35> Введенного в действие приказом Росстандарта от 7 апреля 2015 г. N 225-ст (М., "Стандартинформ", 2015).

<36> Введенного в действие приказом Росстандарта от 23 июля 2015 г. N 959-ст (М., "Стандартинформ", 2015).

25. Для прогона скота на железнодорожных переездах устанавливаются перила или ограждения барьерного типа из железобетона, дерева или металла высотой не менее 1,2 м, а к запасным шлагбаумам подвешиваются заградительные сетки.

26. Ограждения железнодорожных переездов должны быть окрашены владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования в соответствии с требованиями пункта 5.2 ГОСТ 33151-2014.

27. В границах железнодорожных переездов и на подходах к ним со стороны автомобильной дороги ТСОДД устанавливаются на основании ПОДД.

Для разделения транспортных потоков противоположных направлений (осевая линия) на автомобильных дорогах (при числе полос для движения две или более) перед железнодорожными переездами наносится разметка 1.1 <37> на протяжении 100 м от ближнего рельса.

--------------------------------

<37> Приложение Г "Разметка дорожная по ГОСТ Р 51256-2018" к ГОСТ Р 52289-2019.

Разметка 1.12 "Стоп-линия" <38> наносится на расстоянии не менее 5 м от шлагбаума или светофора, а при их отсутствии - на расстоянии не менее 10 м от ближнего рельса в одном створе со знаком 2.5 "Движение без остановки запрещено" <39>.

--------------------------------

<38> Подпункт 5.7.18 пункта 5.7 ГОСТ Р 52289-2019.

<39> Абзац третий подпункта 5.3.7 пункта 5.3 ГОСТ Р 52289-2019.

Для обозначения границ полос движения при их числе две или более для одного направления движения перед железнодорожными переездами не менее чем за 20 м при допускаемой скорости движения транспортных средств не более 60 км/час и 40 м - при скорости более 60 км/час от разметки 1.12 "Стоп-линии" наносится разметка 1.3 <40>.

--------------------------------

<40> Приложение Г "Разметка дорожная по ГОСТ Р 51256-2018" к ГОСТ Р 52289-2019.

28. Железнодорожные переезды и участки автомобильных дорог на подходах к ним оборудуются ТСОДД и информационными щитами при строительстве железнодорожных переездов и проведении ремонтных работ, а также обустройстве участков автомобильных дорог при закрытии железнодорожных переездов.

29. Железнодорожные переезды, расположенные в населенных пунктах, при подходах к ним автомобильной дороги, имеющей тротуары, обустраиваются владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования пешеходными дорожками.

30. УЗП устанавливаются в проезжую часть автомобильной дороги на одном уровне с ее покрытием. После опускания шлагбаумов должен обеспечиваться подъем плиты УЗП в сторону приближающегося автотранспорта на высоту 0,45 0,05 м, полностью перегораживая проезжую часть автомобильной дороги. Конструкция УЗП должна обеспечивать перевод в горизонтальное положение плит под воздействием колес транспортных средств для освобождения переезда. Устройства УЗП не должны допускать подъем плиты при нахождении в ее зоне транспортного средства.

31. Перед железнодорожными переездами на железнодорожных путях устанавливаются предупредительные сигнальные знаки "С" <41>.

--------------------------------

<41> Пункт 82 приложения N 1 к ПТЭ.

32. Перед железнодорожными переездами устанавливаются знаки 1.3.1 "Однопутная железная дорога" или 1.3.2 "Многопутная железная дорога" <42>.

--------------------------------

<42> Подпункт 5.2.6 пункта 5.2 ГОСТ Р 52289-2019.

33. Перед нерегулируемыми железнодорожными переездами устанавливается знак 2.5 "Движение без остановки запрещено".

34. На подходах к месту для прогона скота на расстоянии не менее 20 м от крайних рельсов владельцем инфраструктуры железнодорожного транспорта общего транспорта или владельцем железнодорожных путей необщего пользования устанавливаются таблички: "Берегись поезда! Место прогона скота", а на расстоянии от 3 до 4 м от крайнего рельса поперек дорожек для прогона скота - столбики для предотвращения выезда на железнодорожный путь транспортных средств.

35. На электрифицированных железнодорожных линиях с обеих сторон железнодорожного переезда владельцем автомобильной дороги устанавливаются знаки 3.13 "Ограничение высоты" <43> с цифрой на знаке "4,5 м" на расстоянии не менее 5 м от шлагбаума, а при их отсутствии - не менее 14 м от крайнего рельса.

--------------------------------

<43> Подпункт 5.4.10 пункта 5.4 ГОСТ Р 52289-2019.

36. На подходах к железнодорожным переездам со стороны автомобильных дорог перед шлагбаумами, а где их нет - перед знаком 1.3.1 "Однопутная железная дорога" или 1.3.2 "Многопутная железная дорога" на основании ПОДД владельцами автомобильных дорог устанавливаются предупреждающие знаки 1.1 "Железнодорожный переезд со шлагбаумом" или 1.2 "Железнодорожный переезд без шлагбаума" <44>.

--------------------------------

<44> Подпункт 5.2.5 пункта 5.2 ГОСТ Р 52289-2019.

37. Железнодорожные переезды, обслуживаемые дежурным по переезду, оборудуются шлагбаумами, а дежурство на них в зависимости от местных условий устанавливается круглосуточно или некруглосуточно.

По решению владельца инфраструктуры или владельца железнодорожных путей необщего пользования шлагбаумами оборудуются железнодорожные переезды, не обслуживаемые дежурным по переезду. Перечень таких железнодорожных переездов и порядок их обслуживания устанавливается локальным нормативным актом владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования.

Некруглосуточная работа железнодорожных переездов устанавливается на железнодорожных переездах необщего пользования, на железнодорожных переездах общего пользования, расположенных на малоинтенсивных участках железнодорожных путей общего пользования. При этом исключается доступ посторонних лиц к щиткам управления автоматической переездной светофорной сигнализацией и УЗП.

Перед прекращением работы железнодорожного переезда автоматические (полуавтоматические, электрические) шлагбаумы <45> устанавливаются дежурным по переезду в горизонтальное положение, а запасные шлагбаумы, полностью перекрывающие проезжую часть автомобильной дороги, устанавливаются в заградительное положение и запираются навесным замком.

--------------------------------

<45> Подпункт 2.9.18 пункт 2.9 ГОСТ 34530-2019.

Железнодорожные переезды, расположенные на малоинтенсивных железнодорожных путях общего пользования и железнодорожных путях необщего пользования и оборудованные горизонтально-поворотными шлагбаумами, владелец инфраструктуры железнодорожного транспорта общего пользования или владелец железнодорожных путей необщего пользования оборудует светофорной сигнализацией, управляемой составительской бригадой <46> или составом работников, которые осуществляют управление и обслуживание локомотивов, мотор-вагонного подвижного состава (далее - локомотивные бригады). До оборудования данных железнодорожных переездов светофорной сигнализацией на них используются горизонтально-поворотные шлагбаумы. Данные железнодорожные переезды дежурным по переезду не обслуживаются.

--------------------------------

<46> Подпункт 2.12.53 пункта 2.12 ГОСТ 34530-2019.

Порядок закрытия и открытия горизонтально-поворотных шлагбаумов, а также включения и выключения светофорной сигнализации определяется локальным нормативным актом владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования.

38. Брусья автоматических и полуавтоматических шлагбаумов, а также электрошлагбаумов имеют стандартную длину (4, 6 или 8 м) и окрашиваются чередующимися полосами красного и белого цвета, наклоненными (если смотреть со стороны автомобильной дороги) вправо по горизонтали под углом от 45° до 50°. Ширина полос от 500 до 600 мм. Конец заградительного бруса шлагбаума должен иметь красную полосу шириной от 250 до 300 мм. Красные полосы окрашиваются светоотражающей краской. Допускается окрашивание красных полос не светоотражающей краской с установкой в центре красной полосы световозвращающих элементов красного цвета. Аналогичная окраска наносится на заградительные брусья запасных горизонтально-поворотных шлагбаумов ручного действия.

Автоматические, полуавтоматические шлагбаумы и электрошлагбаумы должны перекрывать не менее половины проезжей части автомобильной дороги с правой стороны по ходу движения транспортных средств. Левая сторона дороги, которая не перекрывается автоматическим, полуавтоматическим шлагбаумом или электрошлагбаумом, должна быть шириной не менее 3 м. Допускается установка шлагбаумов (одинарных или двойных), перекрывающих проезжую часть автомобильной дороги полностью.

39. Порядок оборудования и эксплуатации УЗП и ПТУ для предотвращения несанкционированного въезда транспортных средств на железнодорожных переездах, обслуживаемых дежурным по переезду, с интенсивным движением транспортных средств, а также скоростным движением поезда устанавливается локальным нормативным актом владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования.

Железнодорожные переезды, обслуживаемые дежурным по переезду, с движением поезда со скоростью более 140 км/ч оборудуются УЗП.

40. Механизированные шлагбаумы должны перекрывать всю проезжую часть автомобильной дороги и иметь сигнальные фонари, применяемые в темное время суток <47>, а также в светлое время суток при плохой видимости и неблагоприятных погодных условиях. Сигнальные фонари, установленные и зафиксированные на заградительных брусьях механизированных шлагбаумов, должны подавать сигналы в сторону автомобильной дороги:

--------------------------------

<47> Абзац пятьдесят третий пункта 1.2 Правил дорожного движения Российской Федерации, утвержденных постановлением Совета Министров - Правительства Российской Федерации от 23 октября 1993 г. N 1090 (Собрание актов Президента и Правительства Российской Федерации, 1993, N 47, ст. 4531) (далее - ПДД).

1) при закрытом положении шлагбаумов - красные сигналы (огни);

2) при открытом положении шлагбаумов - прозрачно-белые сигналы (огни).

В сторону железнодорожного пути - контрольные прозрачно-белые сигналы (огни) как при открытом, так и при закрытом положении шлагбаумов.

41. Шлагбаумы должны быть установлены владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования с правой стороны на обочине автомобильной дороги с обеих сторон железнодорожного переезда, таким образом, чтобы их брусья при закрытом положении располагались на высоте от 1,00 до 1,25 м от поверхности проезжей части автомобильной дороги, при этом механизированные шлагбаумы должны быть расположены на расстоянии от 8,5 до 14,0 м от крайнего по пути следования рельса; автоматические, полуавтоматические шлагбаумы и электрошлагбаумы - на расстоянии не менее 6 - 10 м от крайнего по пути следования рельса в зависимости от длины заградительного бруса (4 - 8 м).

42. Для ограждения железнодорожного переезда при ремонте железнодорожного пути, сооружений и устройств железнодорожного транспорта должны использоваться автоматические, полуавтоматические шлагбаумы и электрошлагбаумы или запасные горизонтально-поворотные шлагбаумы ручного действия, установленные на расстоянии не менее 1 м от указанных шлагбаумов в сторону автомобильной дороги и перекрывающие всю проезжую часть дороги, которые должны иметь приспособления для фиксирования их в открытом и закрытом положениях и закрепления сигнального фонаря.

43. Нормальное положение автоматических и полуавтоматических шлагбаумов - открытое, а электрошлагбаумов и механизированных шлагбаумов - закрытое. На железнодорожных переездах с интенсивным движением транспортных средств локальным нормативным актом владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования для электрошлагбаумов и механизированных шлагбаумов может устанавливаться нормальное открытое положение.

При нормальном закрытом положении шлагбаумов они открываются только для пропуска транспортных средств при отсутствии приближающегося поезда.

44. ТСОДД на железнодорожных переездах и правила их применения должны соответствовать требованиям подпунктов 5.2.5 - 5.2.7, 5.7.18 пункта 5.2, подпункта 5.7.18 пункта 5.7, подпунктов 6.2.3, 6.2.14 пункта 6.2, подпунктов 7.3.1, 7.3.7 пункта 7.3 ГОСТ Р 52289-2019.

45. Здания переездных постов для дежурных по переезду должны иметь выход вдоль железнодорожного пути в сторону автомобильной дороги. Выходы в сторону железнодорожного пути в зданиях переездных постов ограждаются перилами.

46. Электрическое освещение должны иметь все железнодорожные переезды I, II и III категорий, а при наличии продольных линий электроснабжения или постоянных источников электроснабжения - IV категории.

Освещенность в пределах железнодорожных переездов, находящихся в эксплуатации до их реконструкции, должна быть не менее:

для железнодорожных переездов I категории - 5 лк;

для железнодорожных переездов II категории - 3 лк;

для железнодорожных переездов III категории - 2 лк;

для железнодорожных переездов IV категории - 1 лк.

Перечень железнодорожных переездов, которые необходимо оборудовать прожекторными установками для осмотра проходящего поезда, устанавливается локальным нормативным актом владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования.

47. Электроснабжение устройств автоматической переездной светофорной сигнализации должно обеспечиваться по первой категории надежности электроснабжения от двух независимых взаимно резервирующих источников питания.

Перерыв в электроснабжении (при нарушении электроснабжения от одного из источников питания) допускается лишь на время автоматического восстановления питания.

В качестве второго, резервного источника энергоснабжения автоматической переездной светофорной сигнализации на железнодорожных переездах малоинтенсивных железнодорожных линий <48>, по решению владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования, допускается использовать объекты по производству электрической энергии, функционирующие на основе использования возобновляемых источников энергии.

--------------------------------

<48> Подпункт 2.6.4 пункта 2.6 ГОСТ 34530-2019.

48. Железнодорожные переезды, обслуживаемые дежурным по переезду, должны оборудоваться устройствами поездной радиосвязи, прямой телефонной связью с дежурным по железнодорожной станции, а на участках с диспетчерской централизацией - с диспетчером поездным.

Вызов дежурного по переезду по телефонной связи дополняется наружным звонком (ревуном).

49. На железнодорожных переездах, не обслуживаемых дежурным по переезду, расположенных на перегонах (за исключением железнодорожных переездов, в участки приближения которых входят рельсовые цепи <49> железнодорожных станций), на соединительных <50> железнодорожных путях необщего пользования устанавливаются переездные светофоры с двумя красными сигнальными огнями и одним бело-лунным сигнальным огнем, дополненными звуковой сигнализацией для информирования пешеходов о запрещении движения через железнодорожный переезд.

--------------------------------

<49> Подпункт 2.9.13 пункта 2.9 ГОСТ 34530-2019.

<50> Подпункт 2.7.11 пункта 2.7 ГОСТ 34530-2019.

Сигналы имеют следующие значения:

1) включен бело-лунный мигающий сигнальный огонь - автоматическая светофорная сигнализация включена и исправна - движение транспортных средств разрешено;

2) включены красные попеременно мигающие сигнальные огни - движение транспортных средств запрещено;

3) выключены красные и бело-лунный сигнальные огни - светофорная сигнализация выключена или неисправна.

50. На железнодорожных переездах, не обслуживаемых дежурным по переезду, расположенных на железнодорожных станциях, участках удаления от железнодорожных станций (если в участки приближения железнодорожных переездов входят рельсовые цепи железнодорожных станций), устанавливаются переездные светофоры с двумя красными сигнальными огнями, дополненными звуковой сигнализацией для информирования пешеходов о запрещении движения через железнодорожный переезд, имеющими следующие значения:

1) включены красные попеременно мигающие сигнальные огни - движение транспортных средств запрещено;

2) выключены красные сигнальные огни - движение транспортных средств допускается только после того, как водитель убедится в отсутствии приближающегося к железнодорожному переезду железнодорожного подвижного состава (поезда).

51. На железнодорожном переезде светофоры автоматической переездной светофорной сигнализации должны быть установлены владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования с правой стороны по направлению движения транспортных средств, а в отдельных случаях (условия видимости, интенсивность движения) на железнодорожном переезде должны быть установлены дополнительные светофорные головки или дублирующие переездные светофоры.

52. На автомобильных дорогах перед железнодорожными переездами, обслуживаемыми дежурным по переезду, устанавливаются переездные светофоры с двумя красными сигнальными огнями, дополненными автоматическими или полуавтоматическими шлагбаумами в виде заградительного бруса с дополнительными светоотражателями, преграждающими движение транспортных средств, и звуковой сигнализацией, которая включается на время перевода заградительных брусьев шлагбаумов в горизонтальное положение.

Переездные светофоры имеют следующие значения:

1) включены красные попеременно мигающие сигнальные огни независимо от положения шлагбаума - движение транспортных средств запрещено;

2) выключены красные сигнальные огни, брус шлагбаума поднят (находится в вертикальном положении) - разрешается движение транспортных средств.

53. В случае отключения автоматической переездной светофорной сигнализации или ее неисправности с железнодорожных переездов, оборудованных устройствами контроля работы автоматической переездной светофорной сигнализации, автоматически подается извещение о неисправности переездной сигнализации дежурному ближайшей железнодорожной станции, а на участках с диспетчерской централизацией - диспетчеру поездному:

1) "Авария", свидетельствующее о погасшем состоянии всех красных сигнальных огней хотя бы одного из светофоров для транспортных средств, а также при отсутствии основного и резервного электроснабжения автоматической переездной светофорной сигнализации;

2) "Неисправность", свидетельствующее о погасшем состоянии одного из красных сигнальных огней светофора для транспортных средств, а также отсутствии одного из источников электроснабжения автоматической переездной светофорной сигнализации.

Дежурный по железнодорожной станции или диспетчер поездной, получив извещение "Авария" или "Неисправность", делает запись о нарушении нормальной работы устройств автоматической переездной светофорной сигнализации в журнале осмотра железнодорожных путей, стрелочных переводов, устройств сигнализации, централизации и блокировки, связи и контактной сети и сообщает об этом дежурным соседних железнодорожных станций, владельцу инфраструктуры железнодорожного транспорта общего пользования или владельцу железнодорожных путей необщего пользования, осуществляющему техническое обслуживание автоматической переездной светофорной сигнализации.

Владелец инфраструктуры железнодорожного транспорта общего пользования или владелец железнодорожных путей необщего пользования, осуществляющий техническое обслуживание автоматической переездной светофорной сигнализации, принимает меры к восстановлению ее нормальной работы.

Дежурный по железнодорожной станции или диспетчер поездной, получив извещение "Авария", по радиосвязи незамедлительно передает сообщение машинистам поездов, следующих в направлении железнодорожного переезда, о неисправности автоматической переездной светофорной сигнализации и необходимости проследования железнодорожного переезда головой состава поезда со скоростью не более 20 км/ч - на не обслуживаемых дежурным по переезду, не более 40 км/ч - на обслуживаемых дежурным по переезду.

Предупреждения о неисправностях автоматической переездной светофорной сигнализации на поезд, имеющий остановку на железнодорожных станциях, передаются в соответствии с подпунктом 1 пункта 1 приложения N 15 к Инструкции по организации движения поездов и маневровой работе на железнодорожном транспорте Российской Федерации, содержащейся в приложении N 2 к ПТЭ.

54. Автоматическая переездная светофорная сигнализация должна обеспечивать подачу сигнала остановки в сторону автомобильной дороги за время, необходимое для заблаговременного освобождения <51> железнодорожного переезда транспортными средствами до подхода поезда к железнодорожному переезду. Прекращение подачи сигнала остановки в сторону автомобильной дороги должно осуществляться после освобождения железнодорожного переезда поездом.

--------------------------------

<51> Абзац второй подпункта 4.1.2.2 пункта 4.1.2 ГОСТ 33893-2016 "Межгосударственный стандарт. Системы железнодорожной автоматики и телемеханики на железнодорожных переездах. Требования безопасности и методы контроля", введенного в действие приказом Росстандарта от 30 марта 2017 г. N 222-ст (М., "Стандартинформ", 2017).

55. При полном освобождении железнодорожного переезда железнодорожным подвижным составом (поездом) заградительные брусья автоматических шлагбаумов поднимаются в вертикальное положение, после чего красные сигнальные огни на светофорах выключаются.

56. При светофорной сигнализации на железнодорожных переездах, где не применяются технические решения по оборудованию их автоматической переездной светофорной сигнализацией, владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования должны устанавливаться специальные светофоры в сторону движения железнодорожного транспорта, сигнализирующие красным и лунно-белым сигнальными огнями. В этих случаях включение на специальном светофоре разрешающего лунно-белого сигнального огня железнодорожному подвижному составу (поезда) для проследования железнодорожного переезда возможно лишь после включения красных сигнальных огней на переездных светофорах и окончания выдержки расчетного времени на освобождение железнодорожного переезда транспортным средством. Указанная зависимость осуществляется автоматически при оборудовании железнодорожного переезда устройствами укороченного участка приближения или при нажатии кнопки на щитке переездной сигнализации.

57. Оборудование железнодорожных переездов устройствами переездной сигнализации осуществляется владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования, которому принадлежат устройства переездной сигнализации, в соответствии с Требованиями по оборудованию железнодорожных переездов устройствами переездной сигнализации, содержащимися в приложении N 1 к Условиям.

58. Для исключения поломки заградительного бруса шлагбаума в момент его опускания в случаях проследования крупногабаритных транспортных средств через железнодорожный переезд, на щитке управления предусматривается кнопка "Поддержание" ("Открытие (Поддержание)"), при этом время ее нажатия для задержки опускания заградительного бруса шлагбаума не должно превышать 10 с.

На железнодорожных переездах, оборудованных полуавтоматическими шлагбаумами, кнопка "Поддержание" используется также для перевода заградительных брусьев шлагбаумов в открытое положение и выключения звуковых сигналов.

59. Железнодорожные переезды, обслуживаемые дежурным по переезду, со стороны железнодорожных путей общего пользования (необщего пользования), по каждому железнодорожному пути с двух сторон должны ограждаться заградительными светофорами <52>, устанавливаемыми на расстоянии от 15 до 100 м от края проезжей части железнодорожного переезда.

--------------------------------

<52> Подпункт 50 пункта 3 ГОСТ Р 53431-2009.

В качестве заградительных светофоров допускается использовать входные <53>, выходные <54>, маршрутные <55> и маневровые <56> светофоры, расположенные на расстоянии не более 800 м и не менее 15 м от железнодорожного переезда, при условии видимости железнодорожного переезда локомотивной бригадой с места установки светофора.

--------------------------------

<53> Подпункт 47 пункта 3 ГОСТ Р 53431-2009.

<54> Подпункт 48 пункта 3 ГОСТ Р 53431-2009.

<55> Подпункт 54 пункта 3 ГОСРТ Р 53431-2009.

<56> Подпункт 53 пункта 3 ГОСТ Р 53431-2009.

На действующих железнодорожных переездах, расположенных на перегонах двухпутных участков для движения только по правильному железнодорожному пути <57>, владельцем инфраструктуры железнодорожного транспорта общего пользования или владельцем железнодорожных путей необщего пользования локальным нормативным актом устанавливается порядок, при котором запрещающее показание заградительного светофора по правильному железнодорожному пути распространяется на поезда, следующие по неправильному железнодорожному пути <58>.

--------------------------------

<57> Пункт 16 приложения N 1 к ПТЭ.

<58> Подпункт 2.7.51 пункта 2 ГОСТ 34530-2019.

На участках с автоблокировкой при включении красных сигнальных огней заградительных светофоров должны автоматически включаться красные сигнальные огни на ближайших к железнодорожному переезду светофорах, а также выключаться кодирование сигналами автоматической локомотивной сигнализации <59> участков приближения к железнодорожному переезду. Перед заградительными светофорами, установленными на участках, оборудованных полуавтоматической блокировкой, в случаях, когда видимость красного сигнального огня заградительного светофора менее 1000 м, должен устанавливаться предупредительный светофор <60> к заградительному светофору, сигнализирующий желтым сигнальным огнем при включенном красном сигнальном огне на заградительном светофоре.

--------------------------------

<59> Подпункт 110 пункта 3 ГОСТ Р 53431-2009.

<60> Подпункт 57 пункта 3 ГОСТ Р 53431-2009.

При отсутствии габарита для установки светофоров с правой стороны по решению владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования заградительные светофоры и предупредительные к ним устанавливают с левой стороны.

60. Щитки управления переездной сигнализацией устанавливаются снаружи поста дежурного по переезду в месте видимости железнодорожного пути и автомобильной дороги на подходах к железнодорожному переезду. На щитках управления в зависимости от типа переездной сигнализации размещаются кнопки и контрольные лампы (светодиоды). Их назначение и порядок использования определяется локальным нормативным актом владельца инфраструктуры железнодорожного транспорта общего пользования или владельца железнодорожных путей необщего пользования.

При двухэтажных постах на наружной стене первого этажа или на отдельной стойке устанавливается дополнительный щиток управления для включения заградительной переездной сигнализации.

Размещение на таком щитке дополнительных элементов контроля и управления, дублирующих показания контрольных ламп основного щитка, определяется проектной документацией, разработанной на оборудование железнодорожного переезда устройствами автоматики.

61. Для подачи сигналов при угрозе безопасности движения, повышения бдительности водителей транспортных средств или о необходимости оказания помощи дежурному по переезду в зависимости от местных условий на железнодорожных переездах допускается установка специальных средств сигнализации (проблесковый маячок и сирена).
