Приложение N 11

к Руководству по безопасности

"Методика оценки риска аварий на

опасных производственных объектах

магистрального трубопроводного

транспорта газа", утвержденному

приказом Федеральной службы по

экологическому, технологическому

и атомному надзору

от 22 декабря 2022 г. N 454

КРИТЕРИИ

ПОРАЖАЮЩЕГО ВОЗДЕЙСТВИЯ РАЗЛИЧНЫХ ПОРАЖАЮЩИХ ФАКТОРОВ АВАРИИ

НА ЧЕЛОВЕКА, ИМУЩЕСТВО, КОМПОНЕНТЫ ПРИРОДНОЙ СРЕДЫ

1. К критериям и пробит-функциям поражающего воздействия на человека относятся:

напорное воздействие струи газа;

воздействие ВУВ и ВВС на человека.

1.1. При анализе воздействий напорного струевого, ВУВ и ВВС на человека и установлении соответствующего критерия поражения в настоящем Руководстве учитывается только один из ряда действующих на человека негативных факторов ВУВ (ВВС) - эффект, обусловленный метательным действием, приводящий к летальному исходу при падении человека на землю. Другие эффекты (повреждения легких, барабанных перепонок, введение человека в состояние нокдауна), действующие одновременно с метанием человека, но имеющие при этом меньшие масштабы воздействия, не учитываются.

1.2. Выражение для пробит-функции гибели человека вследствие его метания имеет вид:

а) при воздействии ВУВ (ВВС):

(1)

где: - избыточное давление на фронте ВУВ (ВВС), Па; I - импульс, Па·с.

б) при напорном воздействии струи:

Pr₂ = -2.25 + 2.14ln(U_max) (2)

где U_max - скорость разгона человека в потоке, м/с.

1.3. Воздействие осколков на человека.

При анализе воздействия осколков (фрагментов газопровода, сосуда под давлением) на человека в настоящем Руководстве учитывается только вероятность попадания осколка в человека. Вследствие того, что при авариях на ОПО газовой промышленности масса осколков в большинстве случаев превышает сотни кг, принимается, что в случае попадания осколка в человека он гибнет. Расчет условной вероятности попадания осколка в человека при моделировании тела человека вертикально расположенным цилиндром высотой 1,8 метра и радиусом основания 0,3 метра осуществляется в соответствии с приложением N 8 к Руководству.

1.4. Воздействие тепловой радиации от пожара на человека.

1.4.1. Критерием термического поражающего воздействия является значение накопленной дозы тепловой радиации D_чел ((кВт/м²)^4/3·с), на основе которого определяется условная вероятность гибели человека через соответствующую пробит-функцию (пункт 1.3.2 настоящего приложения). Величина D_чел вычисляется по формуле:

, (3)

где: q₀ - значение теплового потока в месте начального расположения человека, кВт/м²; q_i - среднее значение теплового потока (кВт/м²) за период времени (с) (см. ниже), воздействующего на человека в процессе его движения, n - число шагов расчетной сетки). Значение промежутка времени , фигурирующего в формуле (3), определяется значением шага расчетной сетки , задаваемой в окрестностях точки разрыва газопровода на плоскости поверхности земли:

, (4)

1.4.2. Пробит-функции гибели человека при термическом поражении имеют вид:

Pr₃ = -12.8 + 2.56 · ln(D_чел) (5)

1.4.3. Доза тепловой радиации D_чел рассчитывается с учетом следующих принятых допущений:

при возникновении пожара в условиях плотной застройки или наличия естественных укрытий человек принимает решение двигаться в сторону ближайшего здания/укрытия, достигает здания/укрытия и пережидает наиболее активную фазу аварии, покидая укрытие только после достижения тепловым потоком безопасных значений. При этом принимается, что время теплового воздействия на человека (время на принятие решения и достижения укрытия) составляет 20 секунд;

при возникновении пожара в условиях открытого пространства человек не остается на месте, а после 5-секундной задержки покидает опасную зону со средней скоростью v_чел, м/с (рекомендуется принимать v_чел = 5 м/с), начиная свое движение из точки М (x = x_нач, y = y_нач), соответствующей положению человека в момент начала воздействия на него тепловой радиации по направлению от очага аварии (рисунок 1).

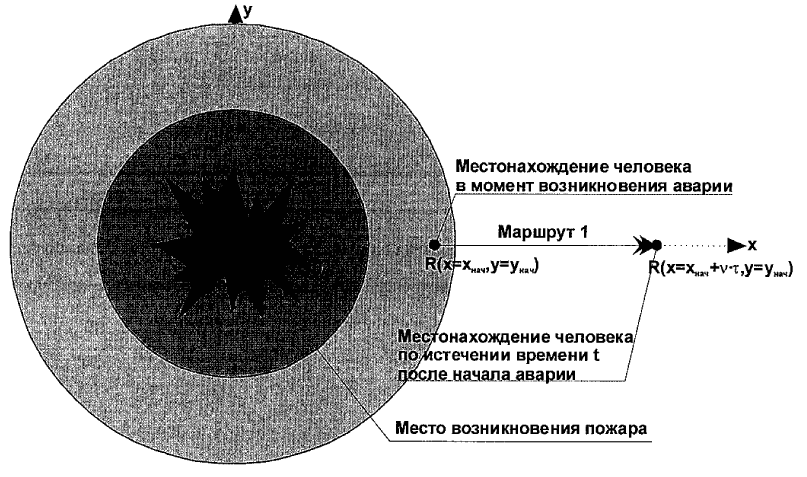

Рис. 1. Схема покидания человеком опасной зоны

Координаты точки М определяются в декартовой системе координат с началом в точке О (x = 0, y = 0), соответствующей месту возникновения аварии. При этом направление оси X системы координат на рисунке 1 определяется направлением движения человека из опасной зоны.

Накопление дозы тепловой радиации D_чел прекращается при достижении человеком зоны с интенсивностью теплового потока менее 4 кВт/м² (безопасное значение плотности теплового потока).
