1. Природный газ

1.1. Расчет количества (массы) природного газа на анализируемом участке МГ выполняется посекционно (в секциях между линейными кранами), с последующим сложением полученных "секционных" масс для получения общего количества газа на участке.

1.2. Приблизительный расчет массы газа M, т, в секции МГ осуществляется по формуле (см. также рисунок 1 настоящего приложения):

, (1)

где: P_н - проектное (абс.) давление на выходе предыдущей (по отношению к секции) КС, МПа;

P_к - расчетное (абс.) давление на входе последующей КС, МПа;

L_KC - расстояние между двумя последовательными КС, км;

x - расстояние от предыдущей КС до середины секции, км;

D_y - условный (внутренний) диаметр МГ, мм;

L_секц - длина секции газопровода, км;

T - средняя температура газа в секции (в точке x), К, упрощенно рассчитываемая по формуле:

, (2)

где: T_к - зимняя температура на входе последующей КС, К;

T_н - зимняя температура на выходе предыдущей (по отношению к секции) КС, К.

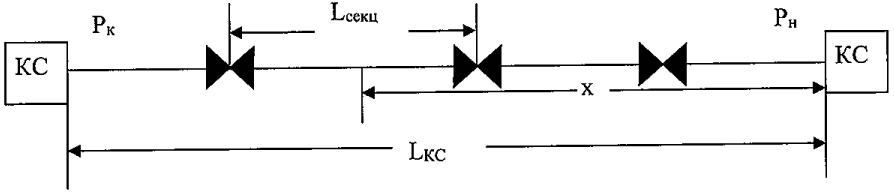

Рис. 1. Схема МГ с обозначением входных параметров

для расчета массы газа

1.3. Для расчета массы газа M т, в газопроводе-отводе можно использовать вышеприведенную формулу (1), подставляя значение L_секц вместо L_KC; P_н - абсолютное давление в точке подключения газопровода-отвода к МГ, МПа; P_к - абсолютное давление в конце газопровода-отвода (на входе ГРС), МПа; x - половина общей длины газопровода-отвода, км; T - средняя зимняя температура в газопроводе-отводе, К.

1.4. Для расчета массы газа M, т, в технологических газопроводах (на КС, ГРС, АГНКС и т.д.) используют формулу (1), подставляя значение L_тех - длину технологического газопровода вместо L_секц, м; P_x - фактическое (абс.) давление в середине технологического газопровода, МПа; D_y - условный (внутренний) диаметр технологического газопровода, мм; T - средняя зимняя температура газа в технологическом газопроводе, К.

1.5. Для расчета массы газа M, т, в сосудах используется формула:

, (3)

где: P_с - рабочее (абсолютное) давление в сосуде, МПа;

V_с - внутренний объем сосуда, м³;

T_с - температура (зимняя) газа в сосуде, К.
