ОБОБЩЕННОЕ "ДЕРЕВО ОТКАЗОВ"

ДЛЯ ПОДЗЕМНОГО МАГИСТРАЛЬНОГО ГАЗОПРОВОДА

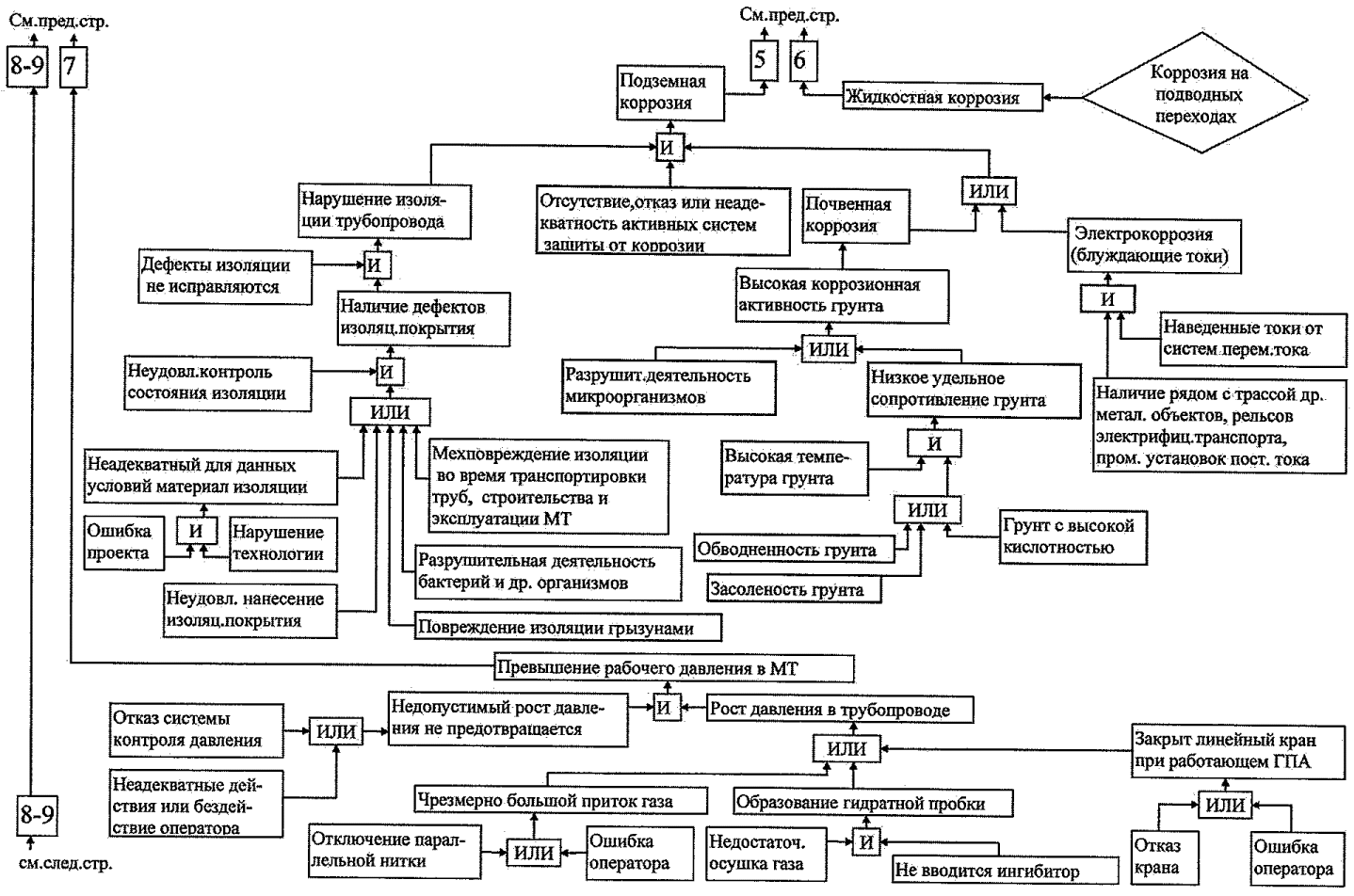

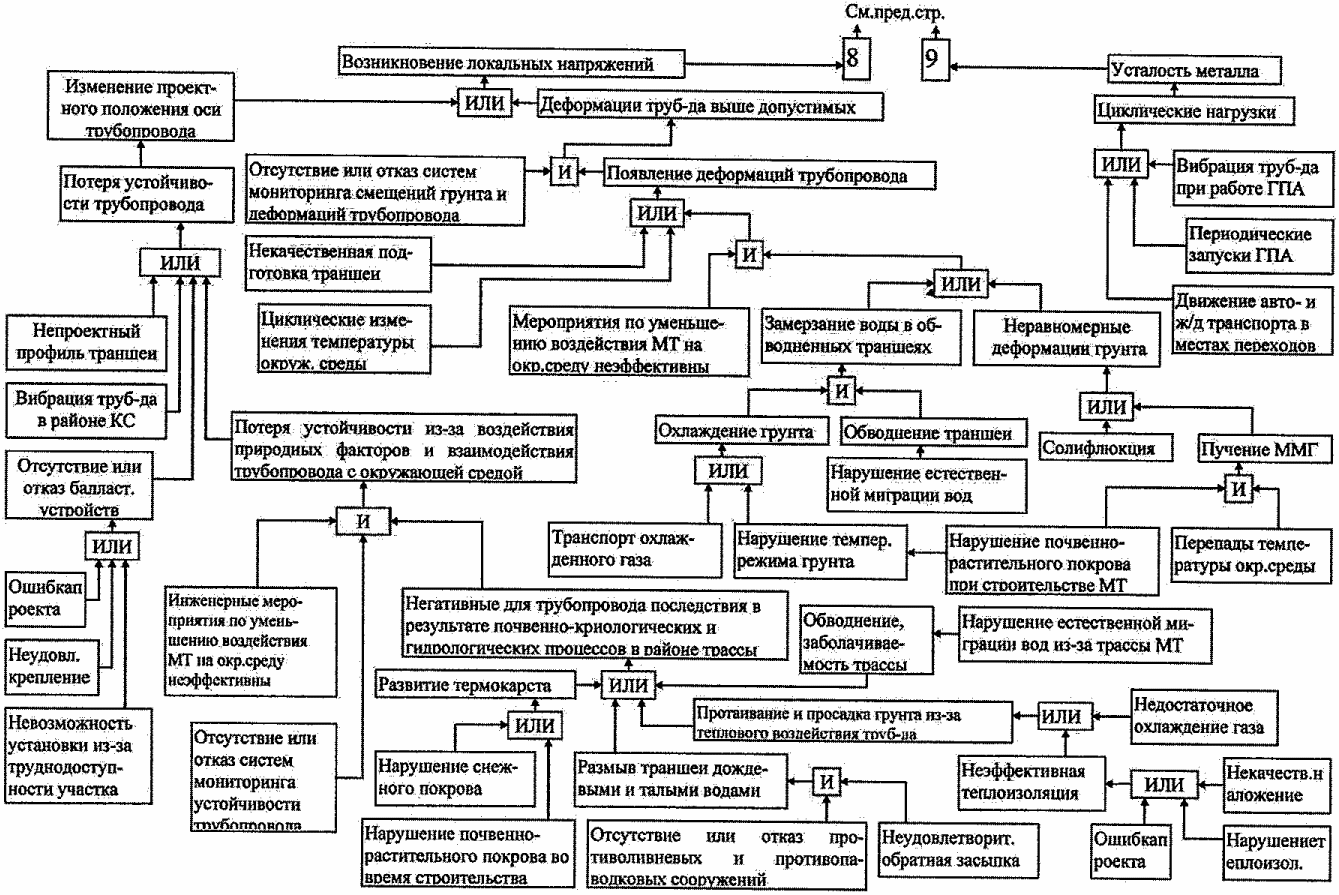

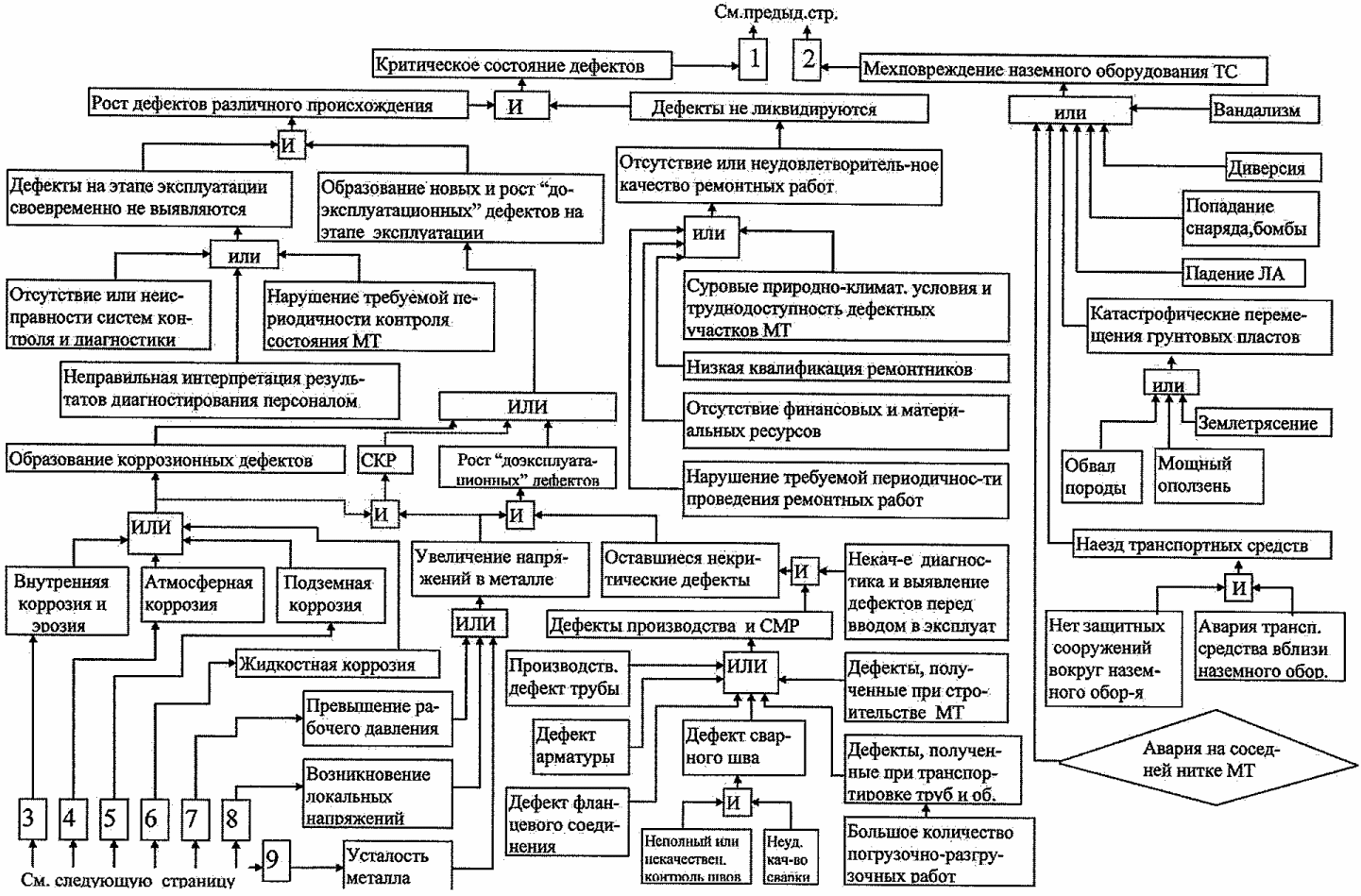

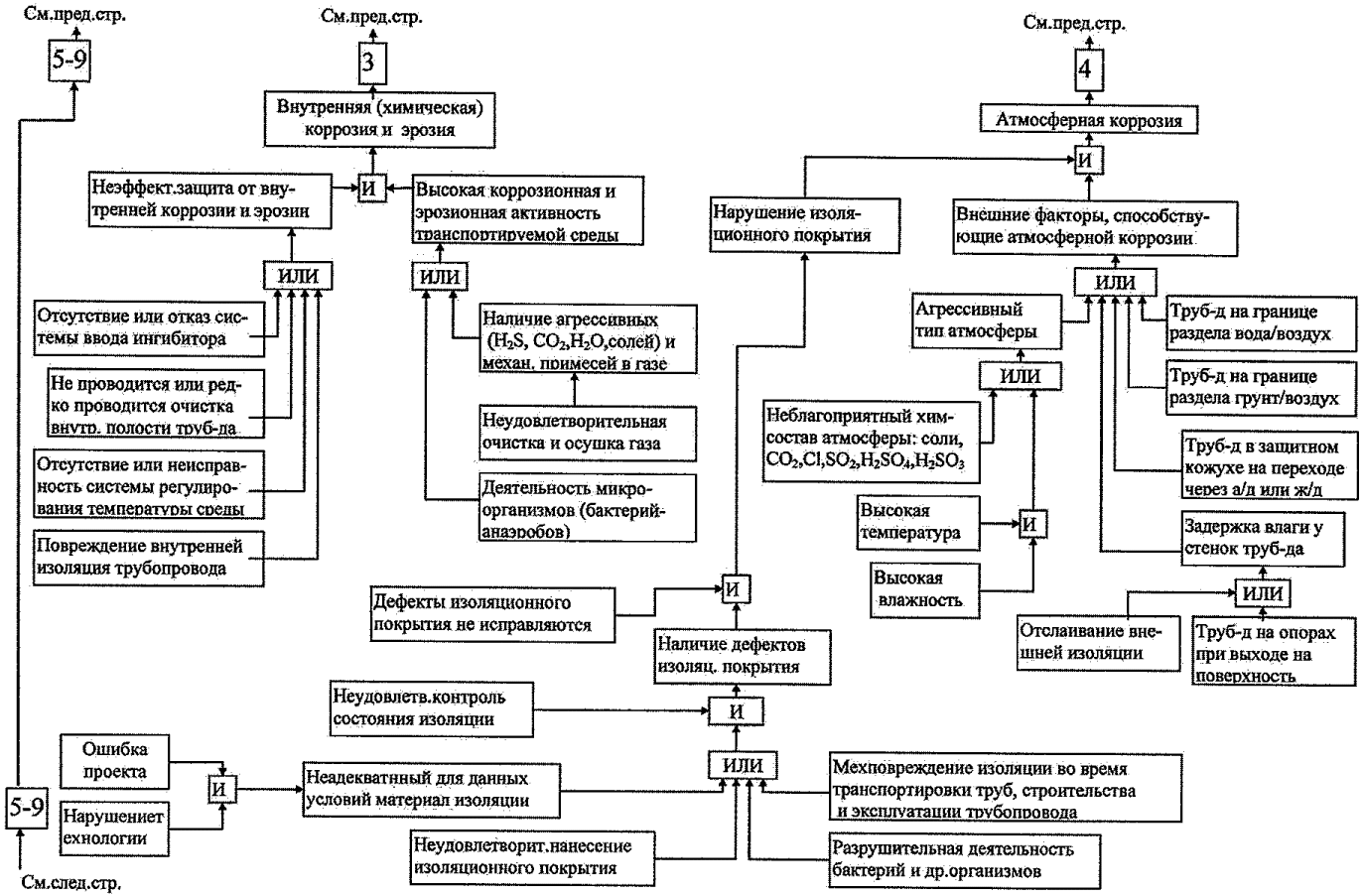

Рис. 1. "Дерево отказов" для подземного

магистрального газопровода
