3. Унифицированное дерево отказов (УДО)

3.1. УДО представляет собой пятиуровневую графологическую структуру причинных взаимосвязей при возникновении аварии на опасной составляющей площадочного объекта заданного типа, полученных в результате прослеживания опасных ситуаций в обратном порядке. Уровни связаны логическими элементами "И" и "ИЛИ" в соответствии со следующим правилом: комбинация ИС приводит К ДПП, которые в свою очередь формируют ПП, последние создают НДУ для аварии. С учетом критериев аварии УДО представляет собой ФСС.

УДО для ОСПО строятся исходя из отнесения последних к одному из следующих типов:

условный сосуд со сжатым природным газом I категории взрывоопасности;

условный сосуд со сжатым природным газом II или III категории взрывоопасности;

условный сосуд с опасной жидкостью;

участок технологического газопровода со сжатым природным газом I категории взрывоопасности;

участок технологического газопровода со сжатым природным газом II или III категории взрывоопасности;

участок маслопровода.

Примечание. Под условными сосудами подразумеваются как собственно сосуды (емкостное и сепарационное оборудование), так и теплообменное оборудование, турбодетандерные агрегаты, насосно-компрессорное оборудование, запорно-регулирующая арматура, обвязка оборудования, а также единичные участки газопроводов, протяженность которых не превышает , где P_g - абсолютное давление газа в газопроводе, МПа; P₀ - атмосферное давление, МПа; Д_y - условный диаметр трубы, м.

3.2. В зависимости от типа ОСПО НДУ (события 4 уровня) для аварии могут являться:

разгерметизация (для сосудов или участков технологических газопроводов со сжатым природным газом I категории взрывоопасности или сосудов с опасной жидкостью);

разгерметизация в сочетании с отказом запорно-регулирующей арматуры или воспламенением опасного вещества (для сосудов или участков технологического газопровода со сжатым природным газом II или III категории взрывоопасности или маслопровода);

разрушением сосуда с опасной жидкостью вследствие "парового взрыва".

При построении УДО в качестве ПП (события 3 уровня) рекомендуется рассматривать:

критические отказы на ОСПО;

экстремальные эксплуатационные нагрузки;

экстремальные внешние воздействия антропогенного характера;

экстремальные внешние воздействия природного характера;

отказы САЗ при критическом отказе на ОСПО;

воспламенение ОВ;

вскипание перегретой жидкости по всему объему.

За ДПП и ИС (события 1 и 2 уровня) в УДО ОСПО КС принимаются:

проявление специфических физико-химических свойств ОВ;

ошибки проектирования;

дефекты материала, изготовления и монтажа;

старение и износ;

усталостное разрушение;

коррозия (при наличии коррозионного воздействия и отсутствии или недостаточности антикоррозионной защиты);

нежелательное воздействие соседних элементов, включая вибрационные нагрузки;

выход значений технологических параметров за допустимые пределы из-за непреднамеренных ошибок персонала при управлении или отказов АСУ ТП;

нарушение правил эксплуатации и технического обслуживания;

изменение гидравлического сопротивления рабочих каналов (секций) технологического оборудования или трубопроводов;

несанкционированное вмешательство в технологический процесс;

диверсии или террористические акты;

аварии или другие техногенные происшествия на соседних объектах;

землетрясения, ураганы, оползни, карсты, сели, запредельные гололедные и снеговые нагрузки;

отказы ББ или систем непосредственно обеспечивающие функционирование ББ;

наличие раскаленных поверхностей, открытых источников пламени, неисправной электропроводки, искрящего электрооборудования;

другие события и условия, выявленные при проведении анализа объекта.

3.3. Рекомендуемые УДО для площадочных объектов МГ приведены на рисунках 1, 2 и 3. Экспликация рисунков дана в таблице N 1.

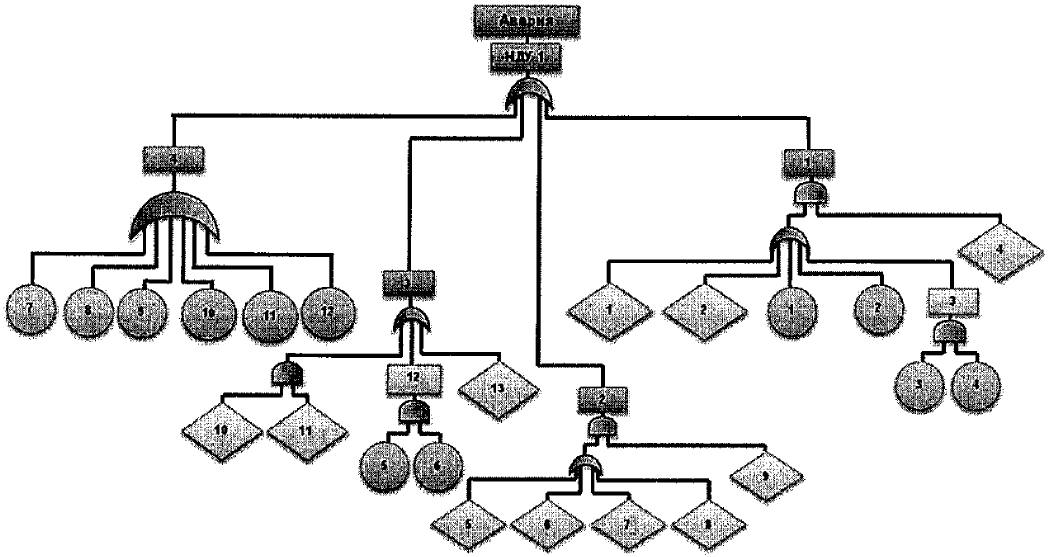

Рис. 1. УДО для ОСПО типа "условный сосуд со сжатым природным газом I категории взрывоопасности" и "участок технологического газопровода со сжатым природным газом I категории взрывоопасности". Легенда к схеме приведена в таблице N 1. Здесь и далее на рисунках 2, 3 нумерация соответствует таблице N 2

Таблица N 1

Легенда к рисункам 1, 2, 3

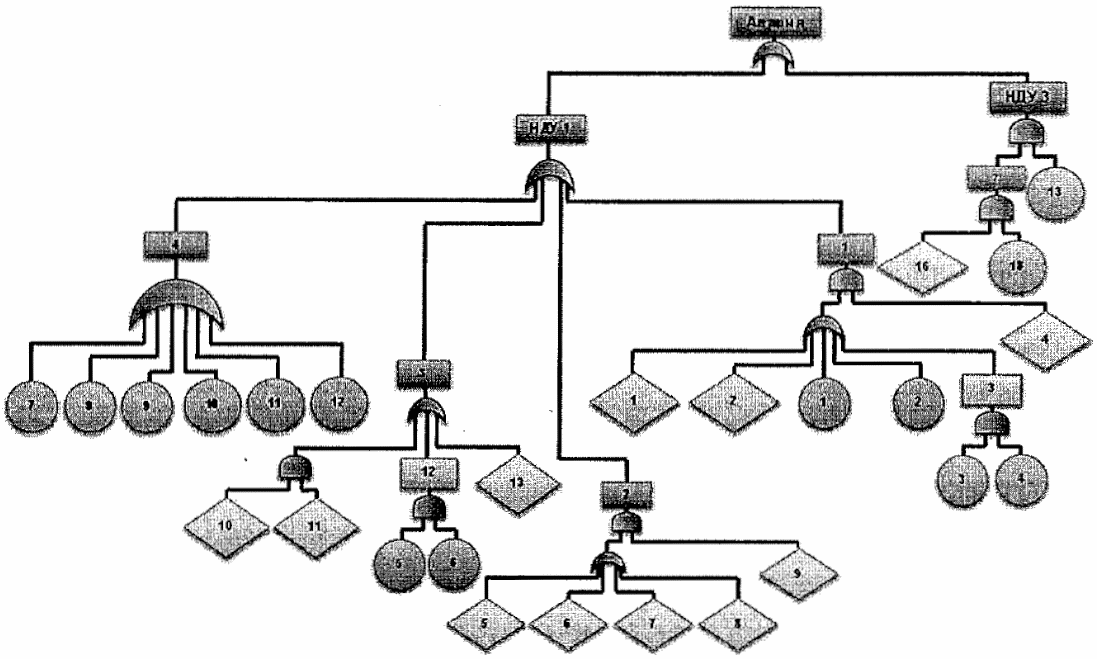

Рис. 2. УДО для ОСПО типа "условный сосуд со сжатым природным газом II или III категории взрывоопасности", "участок технологического газопровода со сжатым природным газом II или III категории взрывоопасности", "участок маслопровода" (легенда в таблице N 1)

Рис. 3. УДО для ОСПО типа "условный сосуд с опасной жидкостью" (легенду см. в таблице N 1)

Таблица N 2

События и условия, учитываемые при построении УДО

Перечень, приведенный в таблице N 2, рекомендуется, при этом не является окончательным.
