Приложение N 4

к Руководству по безопасности

"Рекомендации по мониторингу

технического состояния талевых

канатов буровых и подъемных

установок, применяемых в нефтяной

и газовой промышленности,

инструментальными средствами

измерений", утвержденному приказом

Федеральной службы по экологическому,

технологическому и атомному надзору

от 6 июня 2023 г. N 214

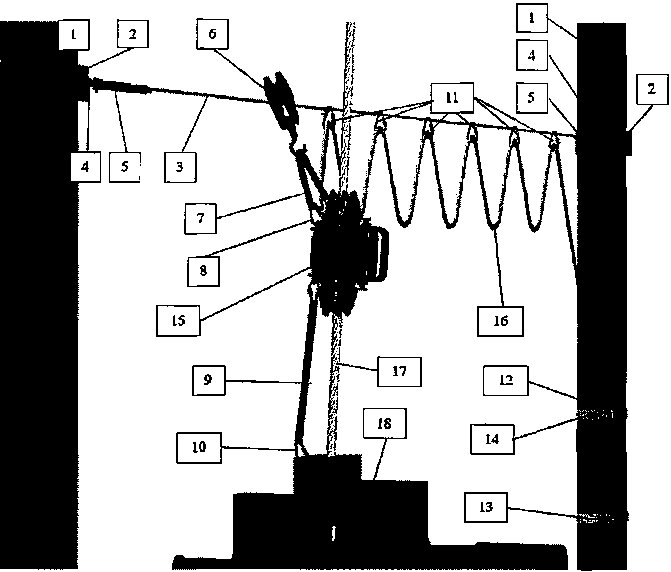

ПРИМЕР УСТАНОВКИ ИЗМЕРИТЕЛЬНОГО УСТРОЙСТВА

ДЕФЕКТОСКОПА НА ТАЛЕВЫЙ КАНАТ

1 - несущие стойки лебедочного блока; 2 - хомуты

с резиновыми прокладками; 3 - несущий трос подвески ИУ;

4 - серьга; 5 - талреп; 6 - блок монтажный с крюком;

7 - стропа подвески ИУ; 8 - карабин; 9 - страховочная

стропа; 10 - страховочная серьга; 11 - поддерживающие

карабины; 12 - карабин для фиксации страховочной стропы

в нерабочем положении ИУ; 13 - нижний хомут;

14 - фиксирующий хомут; 15 - ИУ; 16 - соединительный

кабель ИУ-БОИ и кабель заземления; 17 - талевый канат;

18 - лебедка.

Рисунок П 4.1. Пример установки измерительного

устройства (ИУ) дефектоскопа на талевый канат БУ
