8. Описание границ четвертой подзоны

8. Описание границ четвертой подзоны:

8.1. Четвертая подзона приаэродромной территории аэродрома гражданской авиации Ванавара выделяется по границам зон действия средств радиотехнического обеспечения полетов воздушных судов и авиационной электросвязи (далее - РТОП и АС), обозначенным в аэронавигационном паспорте аэродрома гражданской авиации Ванавара.

Граница четвертой подзоны приаэродромной территории аэродрома гражданской авиации Ванавара определена путем совмещения границ зон ограничения размещения объектов, создающих помехи в работе наземных объектов средств и систем обслуживания воздушного движения, навигации, посадки и связи, предназначенных для организации воздушного движения. Контур четвертой подзоны выделен по максимально удаленным от средств РТОП и АС границам зон ограничений.

В составе четвертой подзоны определены высотные ограничения для окружающей застройки.

8.2. Перечень координат характерных точек границ четвертой подзоны приаэродромной территории аэродрома гражданской авиации Ванавара приведен в таблице 5.1.

Таблица 5.1

Обозначение характерных точек границ	Координаты МСК-170
Обозначение характерных точек границ	X	Y
В28.1	352376.5940	105355.8950
В28.2	337376.5940	120355.8950
В28.3	322376.5940	105355.8950
В28.4	337376.5922	90355.8950

8.3. Перечень кадастровых кварталов, в границах территорий которых полностью или частично расположена четвертая подзона приаэродромной территории аэродрома гражданской авиации Ванавара, приведен в таблице 5.2.

Таблица 5.2

N строки	Номера кадастровых кварталов
N строки	1	2	3	4	5
1	88:03:0010101	88:03:0010133	88:03:0010207	88:03:0010195	88:03:0060101
2	88:03:0010134	88:03:0010163	88:03:0010196	88:03:0100001	88:03:0010135
3	88:03:0010164	88:03:0010197	88:03:0010102	88:03:0010136	88:03:0010165
4	88:03:0010198	88:03:0010103	88:03:0010137	88:03:0010166	88:03:0010104
5	88:03:0010138	88:03:0010167	88:03:0010105	88:03:0010139	88:03:0010168
6	88:03:0010106	88:03:0010140	88:03:0010169	88:03:0010107	88:03:0010141
7	88:03:0010170	88:03:0000000	88:03:0010142	88:03:0010171	88:03:0010108
8	88:03:0010143	88:03:0010172	88:03:0010109	88:03:0010144	88:03:0010173
9	88:03:0010110	88:03:0010145	88:03:0010174	88:03:0010111	88:03:0010146
10	88:03:0010175	88:03:0010112	88:03:0010147	88:03:0010176	88:03:0010113
11	88:03:0010148	88:03:0010208	88:03:0010114	88:03:0010149	88:03:0010209
12	88:00:0000000	88:03:0010150	88:03:0010210	88:03:0010115	88:03:0010151
13	88:03:0010177	88:03:0010116	88:03:0010152	88:03:0010178	88:03:0010153
14	88:03:0010179	88:03:0010118	88:03:0010154	88:03:0010180	88:03:0010119
15	88:03:0010155	88:03:0010181	88:03:0010120	88:03:0010156	88:03:0010182
16	88:03:0010121	88:03:0010157	88:03:0010183	88:03:0010122	88:03:0010158
17	88:03:0010184	88:03:0010123	88:03:0010159	88:03:0010185	88:03:0010124
18	88:03:0010160	88:03:0010186	88:03:0010125	88:03:0010161	88:03:0010187
19	88:03:0010126	88:03:0010162	88:03:0010188	88:03:0010127	88:03:0010201
20	88:03:0010189	88:03:0010128	88:03:0010202	88:03:0010190	88:03:0010129
21	88:03:0010203	88:03:0010191	88:03:0010130	88:03:0010204	88:03:0010192
22	88:03:0010131	88:03:0010205	88:03:0010193	88:03:0010132	88:03:0010206
23	88:03:0010194	-	-	-	-

8.4. Муниципальное образование, в границах территории которого полностью или частично расположена четвертая подзона приаэродромной территории аэродрома гражданской авиации Ванавара: Эвенкийский район.

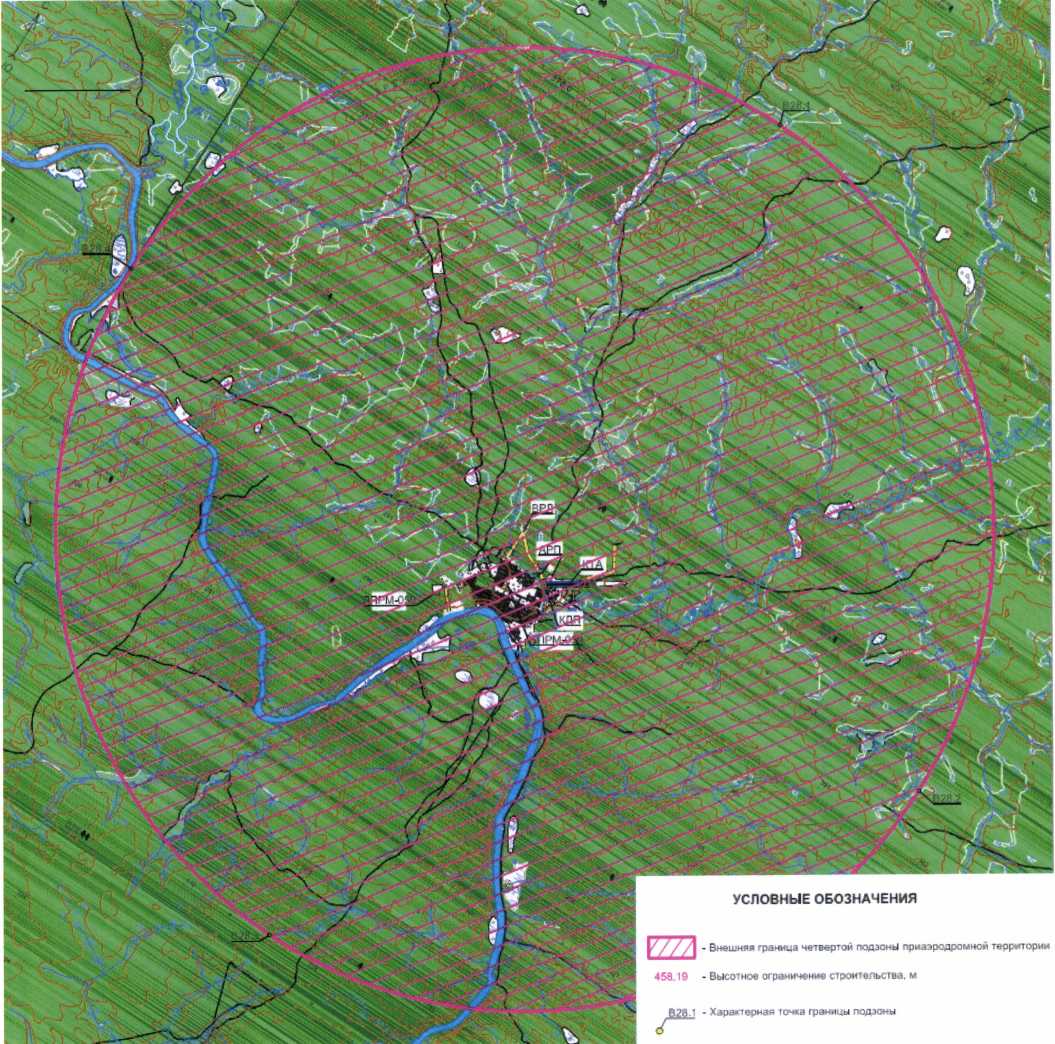

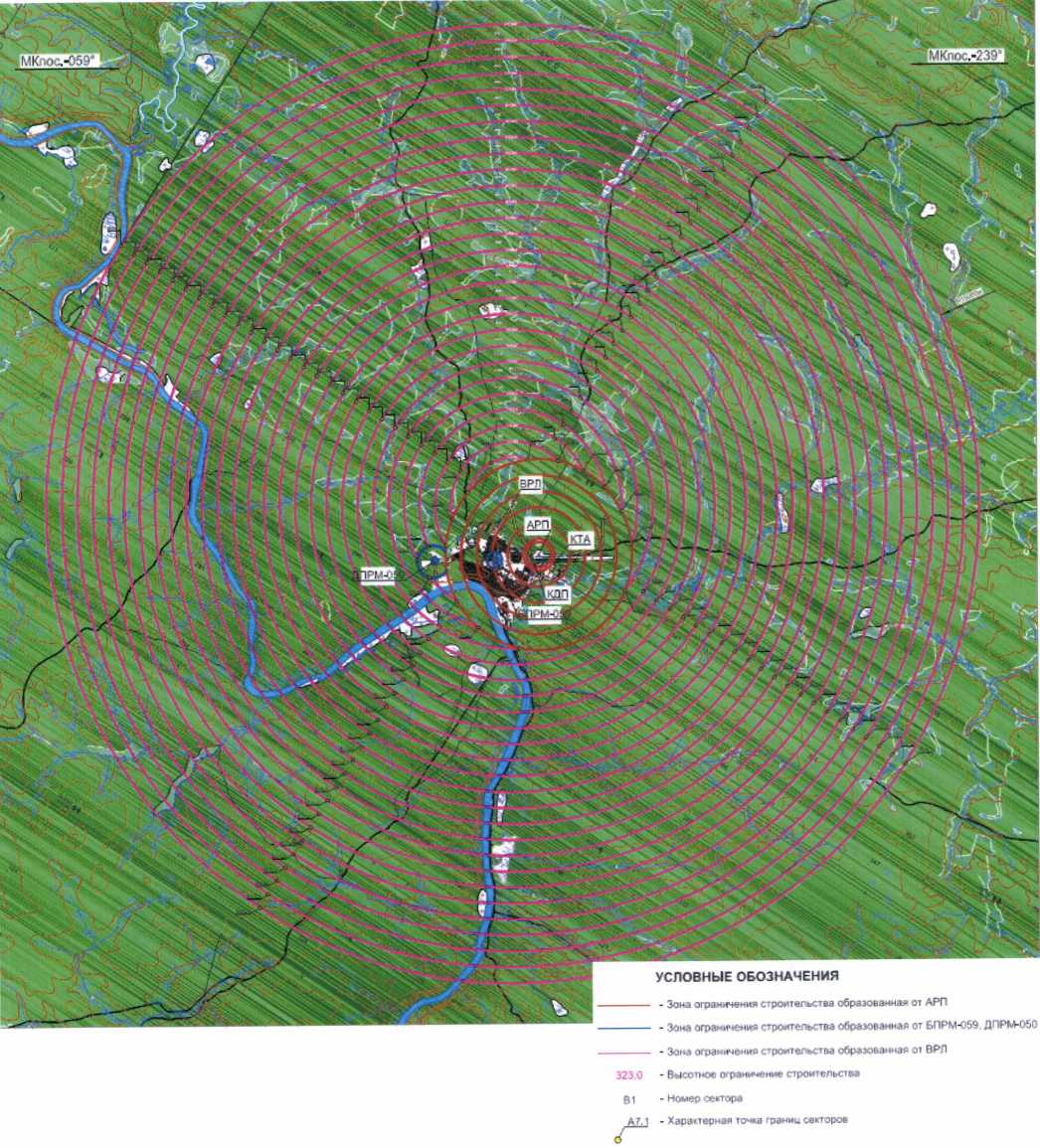

8.5. Графическое изображение внешних границ четвертой подзоны приаэродромной территории аэродрома гражданской авиации Ванавара приведен на схеме 5.

Схема 5

8.6. Перечень координат характерных точек границ секторов четвертой подзоны приаэродромной территории аэродрома гражданской авиации Ванавара приведен в таблице 5.3.

Таблица 5.3

Обозначение характерных точек границ	Координаты МСК-170
Обозначение характерных точек границ	X	Y
Сектор А1 Абсолютная высота 279,88 м (круг радиусом 400 м с центром в точке размещения автоматического радиопеленгатора (далее - АРП)
АРП	336516.6750	106895.5850
А1.1	336916.6750	106895.5850
А1.2	336516.6750	107295.5850
А1.3	336116.6750	106895.5850
А1.4	336516.6750	106495.5850
Сектор А2 Абсолютная высота от 286,86 м до 288,61 м (круг радиусом 500 м с центром в точке АРП)
АРП	336516.6750	106895.5850
А2.1	337016.6750	106895.5850
А2.2	336516.6750	107395.5850
А2.3	336016.6750	106895.5850
А2.4	336516.6750	106395.5850
Сектор А3 Абсолютная высота от 288,61 м до 297,34 м (круг радиусом 1000 м с центром в точке АРП)
АРП	336516.6750	106895.5850
А3.1	337516.6750	106895.5850
А3.2	336516.6750	107895.5850
А3.3	335516.6750	106895.5850
А3.4	336516.6750	105895.5850
Сектор А4 Абсолютная высота от 297,34 м до 306,06 м (круг радиусом 1500 м с центром в точке АРП)
АРП	336516.6750	106895.5850
А4.1	338016.6750	106895.5850
А4.2	336516.6750	108395.5850
А4.3	335016.6750	106895.5850
А4.4	336516.6750	105395.5850
Сектор А5 Абсолютная высота от 306,06 м до 314,79 м (круг радиусом 2000 м с центром в точке АРП)
АРП	336516.6750	106895.5850
А5.1	338516.6750	106895.5850
А5.2	336516.6750	108895.5850
А5.3	334516.6750	106895.5850
А5.4	336516.6750	104895.5850
Сектор А6 Абсолютная высота от 314,79 м до 323,52 м (круг радиусом 2500 м с центром в точке АРП)
АРП	336516.6750	106895.5850
А6.1	339016.6750	106895.5850
А6.2	336516.6750	109395.5850
А6.3	334016.6750	106895.5850
А6.4	336516.6750	104395.5850
Сектор А7 Абсолютная высота от 323,52 м до 332,25 м (круг радиусом 3000 м с центром в точке АРП)
АРП	336516.6750	106895.5850
А7.1	339450.2516	107523.9485
А7.2	339116.2945	108392.9087
А7.3	338414.6969	109218.8398
А7.4	337064.8228	109845.0845
А7.5	333717.2890	107975.8045
А7.6	333543.1290	106498.0623
А7.7	333878.3745	105467.5198
А7.8	335145.9736	104227.0315
А7.9	335955.5695	103948.5253
А7.10	336929.3908	106924.1097
А7.11	338830.1983	104985.7133
А7.12	339320.1588	105827.6532
А7.13	339507.6480	106663.0327
Сектор Б1 Абсолютная высота 282,96 м (круг радиусом 100 м с центром в точке размещения ближнего приводного радиомаяка (далее - БПРМ-059)
БПРМ-059	335644.4400	105824.0870
Б1.1	335744.4400	105824.0870
Б1.2	335644.4400	105924.0870
Б1.3	335544.4400	105824.0870
Б1.4	335644.4400	105724.0870
Сектор Б2 Абсолютная высота от 291,71 м до 309,24 м (круг радиусом 250 м с центром в точке БПРМ-059)
БПРМ-059	335612.8746	105785.3104
Б2.1	335754.0728	105992.1031
Б2.2	335391.9300	105903.1392
Б2.3	335480.4620	105572.7850
Б2.4	335773.0819	105592.8688
Сектор Б3 Абсолютная высота 309,97 м (круг радиусом 100 м с центром в точке размещения дальнего приводного радиомаяка (далее - ДПРМ-059)
ДПРМ-059	334555.5390	104187.2650
Б3.1	334655.5390	104187.2650
Б3.2	334555.0352	104288.6928
Б3.3	334456.0220	104177.4487
Б3.4	334555.5390	104087.2650
Сектор Б4 Абсолютная высота от 318,72 м до 358,81 м (круг радиусом 507 м с центром в точке ДПРМ-059)
ДПРМ-059	334508.7913	104167.8997
Б4.1	334996.2710	104309.3963
Б4.2	334501.0986	104673.9254
Б4.3	334029.1161	104333.9401
Б4.4	334287.0487	103711.2948
Б4.5	334828.0206	103773.2473
Сектор В1 Абсолютная высота от 332,25 м до 340,38 м (круг радиусом 1500 м с центром в точке размещения вторичного радиолокатора (далее - ВРЛ))
ВРЛ	337376.5940	105355.8950
А7.10	336929.3908	106924.1097
В1.1	338108.0045	104046.3000
А7.11	338830.1983	104985.7133
Сектор В2 Абсолютная высота от 340,38 м до 344,74 м (круг радиусом 2000 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
А7.12	339320.1588	105827.6532
В2.1	337376.5940	103355.8950
А7.9	335955.5695	103948.5253
Сектор В3 Абсолютная высота от 344,74 м до 349,11 м (круг радиусом 2500 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
А7.13	339507.6480	106663.0327
В3.1	339877.2815	105355.2902
В3.2	337376.5940	102855.8950
А7.8	335145.9736	104227.0315
Сектор В4 Абсолютная высота от 349,11 м до 353,47 м (круг радиусом 3000 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
А7.1	339450.2516	107523.9485
В4.1	340376.5940	105355.8950
В4.2	337376.5940	102355.8950
Б4.5	334828.0206	103773.2473
Сектор В5 Абсолютная высота от 353,47 м до 357,83 м (круг радиусом 3500 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
А7.2	339116.2945	108392.9087
В5.1	340876.5940	105355.8950
В5.2	337376.5940	101855.8950
Б4.4	334287.0487	103711.2948
Б4.3	334029.1161	104333.9401
А7.7	333878.3745	105467.5198
Сектор В6 Абсолютная высота от 357,83 м до 362,20 м (круг радиусом 4000 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
А7.3	338414.6969	109218.8398
В6.1	341376.5940	105355.8950
В6.2	337376.5940	101355.8950
А7.6	333543.1290	106498.0623
Сектор В7 Абсолютная высота от 362,20 м до 366,56 м (круг радиусом 4500 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
А7.4	337064.8228	109845.0845
В7.1	341876.5940	105356.4755
В7.2	337376.5940	100855.8950
А7.5	333717.2890	107975.8045
Сектор В8 Абсолютная высота от 366,56 м до 370,92 м (круг радиусом 5000 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В8.1	342376.5940	105355.8950
В8.2	337376.5946	110355.8950
В8.3	332376.5940	105355.8950
В8.4	337376.5940	100355.8950
Сектор В9 Абсолютная высота от 370,92 м до 375,29 м (круг радиусом 5500 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В9.1	342876.5940	105355.8950
В9.2	337370.9000	110855.8921
В9.3	331876.5940	105355.8950
В9.4	337376.5940	99855.8950
Сектор В10 Абсолютная высота от 375,29 м до 379,65 м (круг радиусом 6000 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В10.1	343376.5940	105355.8950
В10.2	337376.5940	111355.8950
В10.3	331376.5940	105355.8950
В10.4	337376.5940	99355.8950
Сектор В11 Абсолютная высота от 379,65 м до 384,01 м (круг радиусом 6500 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В11.1	343876.5940	105355.8950
В11.2	337376.5948	111855.8950
В11.3	330876.5940	105355.8950
В11.4	337376.5940	98855.8950
Сектор В12 Абсолютная высота от 384,01 м до 388,38 м (круг радиусом 7000 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В12.1	344373.5940	105355.8950
В12.2	337376.5948	112355.8950
В12.3	330376.5940	105355.8950
В12.4	337376.5940	98355.8950
Сектор В13 Абсолютная высота от 388,38 м до 392,74 м (круг радиусом 7500 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В13.1	344876.5940	105355.8950
В13.2	337376.5940	112855.8950
В13.3	329876.5940	105355.8950
В13.4	337376.5940	97855.8950
Сектор В14 Абсолютная высота от 392,74 м до 397,10 м (круг радиусом 8000 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В14.1	345376.5940	105355.8950
В14.2	337376.5940	113355.8950
В14.3	329376.5940	105355.8950
В14.4	337376.5940	97355.8950
Сектор В15 Абсолютная высота от 397,10 м до 401,47 м (круг радиусом 8500 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В15.1	345876.5940	105355.8950
В15.2	337376.5940	113855.8950
В15.3	328876.5940	105355.8950
В15.4	337376.5940	96855.8950
Сектор В16 Абсолютная высота от 401,47 м до 405,83 м (круг радиусом 9000 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В16.1	346376.5940	105355.8950
В16.2	337376.5940	114355.8950
В16.3	328376.5940	105355.8950
В16.4	337376.5940	96355.8950
Сектор В17 Абсолютная высота от 405,83 м до 410,20 м (круг радиусом 9500 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В17.1	346876.5940	105355.8950
В17.2	337376.5951	114855.8950
В17.3	327876.5940	105355.8950
В17.4	337376.5940	95855.8950
Сектор В18 Абсолютная высота от 410,20 м до 414,56 м (круг радиусом 10000 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В18.1	347376.5940	105355.8950
В18.2	337376.5940	115355.8950
В18.3	327376.5940	105355.8950
В18.4	337376.5940	95355.8950
Сектор В19 Абсолютная высота от 414,56 м до 418,92 м (круг радиусом 10500 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В19.1	347876.5940	105355.8950
В19.2	337376.5940	115855.8950
В19.3	326876.5940	105355.8950
В19.4	337376.5940	94855.8950
Сектор В20 Абсолютная высота от 418,92 м до 423,29 м (круг радиусом 11000 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В20.1	348376.5940	105355.8950
В20.2	337376.5940	116355.8950
В20.3	326376.5940	105355.8950
В20.4	337376.5940	94355.8950
Сектор В21 Абсолютная высота от 423,29 м до 427,65 м (круг радиусом 11500 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В21.1	348876.5940	105355.8950
В21.2	337376.5940	116855.8950
В21.3	325876.5940	105355.8950
В21.4	337376.5940	93855.8950
Сектор В22 Абсолютная высота от 427,65 м до 432,01 м (круг радиусом 12000 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В22.1	349376.5940	105355.8950
В22.2	337376.5940	117355.8950
В22.3	325376.5940	105355.8950
В22.4	337376.5940	93355.8950
Сектор В23 Абсолютная высота от 432,01 м до 436,38 м (круг радиусом 12500 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В23.1	349876.5940	105355.8950
В23.2	337376.5940	117855.8950
В23.3	324876.5940	105355.8950
В23.4	337376.5940	92855.8950
Сектор В24 Абсолютная высота от 436,38 м до 440,74 м (круг радиусом 13000 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В24.1	350376.5940	105355.8950
В24.2	337376.5940	118355.8950
В24.3	324376.5940	105355.8950
В24.4	337376.5940	92355.8950
Сектор В25 Абсолютная высота от 440,74 м до 445,10 м (круг радиусом 13500 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В25.1	350876.5940	105355.8950
В25.2	337376.5940	118855.8950
В25.3	323876.5940	105355.8950
В25.4	337376.5940	91855.8950
Сектор В26 Абсолютная высота от 445,10 м до 449,47 м (круг радиусом 14000 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В26.1	351376.5940	105355.8950
В26.2	337376.5940	119355.8950
В26.3	323376.5940	105355.8950
В26.4	337376.5940	91355.8950
Сектор В27 Абсолютная высота от 449,47 м до 453,83 м (круг радиусом 14500 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В27.1	351876.5940	105355.8950
В27.2	337376.5940	119855.8950
В27.3	322876.5940	105355.8950
В27.4	337376.5940	90855.8950
Сектор В28 Абсолютная высота от 453,83 м до 458,19 м (круг радиусом 15000 м с центром в точке ВРЛ)
ВРЛ	337376.5940	105355.8950
В28.1	352376.5940	105355.8950
В28.2	337376.5940	120355.8950
В28.3	322376.5940	105355.8950
В28.4	337376.5922	90355.8950

8.7. Графические изображения границ секторов четвертой подзоны приаэродромной территории аэродрома гражданской авиации Ванавара приведены на схемах 5.1, 5.2.

Схема 5.1

Схема 5.2

(увеличенная центральная часть схемы 5.1)

7. Описание границ третьей подзоны 9. Описание границ пятой подзоны
