Приложение N 9

к Руководству по безопасности

"Методические рекомендации о порядке

проведения визуального и измерительного

контроля", утвержденному приказом

Федеральной службы по экологическому,

технологическому и атомному надзору

от 16 января 2024 г. N 8

РЕКОМЕНДАЦИИ

ПО РАЗРАБОТКЕ ПРАВИЛ ПРИНЯТИЯ РЕШЕНИЯ

ПО РЕЗУЛЬТАТАМ ИЗМЕРЕНИЙ

Использование защитных полос может снизить вероятность принятия неверного решения о соответствии. Применение защитных полос в основном фактор безопасности, встроенный в процесс принятия решения об измерении путем снижения предела приемлемости ниже предела спецификации/допуска. Данный подход используется для учета неопределенности измерений.

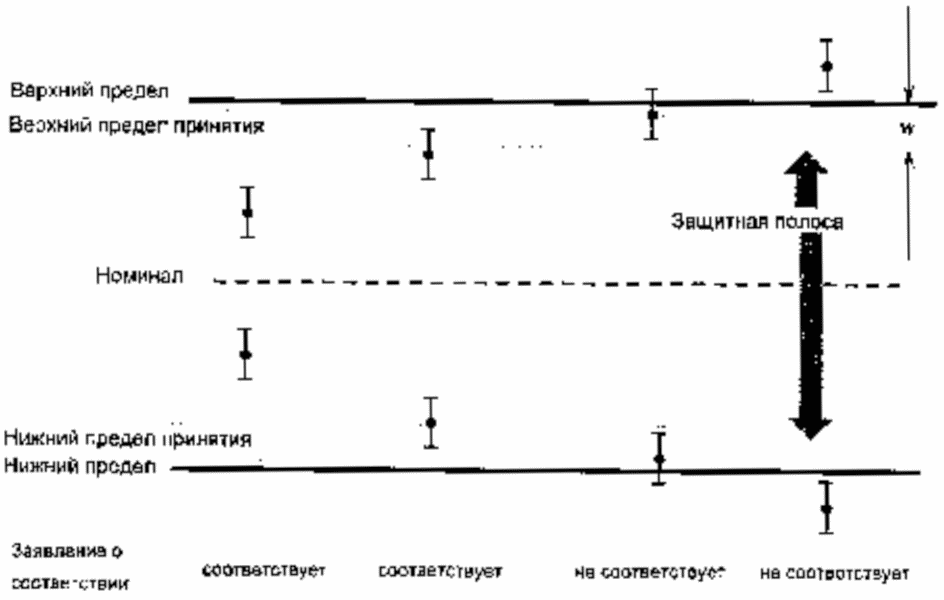

Рисунок П9.1. Принципы правила принятия решения.

Правило принятия решения - правило, которое описывает, как учитывается неопределенность измерений при принятии решения о соответствии установленному требованию.

Защитная полоса (w) - значение смещения от установленного предела до границы зоны соответствия или несоответствия определяется по формуле:

w = |TL - AL1 (П9.1)

Предел принятия (AL) - указанная верхняя или нижняя граница допустимых значений измеряемой величины.

Предел допуска (TL) - (предел спецификации) указанная верхняя или нижняя граница допустимых значений.

Рассматриваемый пример относится к защитным полосам, в которых длина защитной полосы (w) равна пределу допуска/спецификации (TL) минус предел приемки (AL) или w = TL - AL.

Это означает, что если результат измерения ниже допустимого предела (AL), то измерение принимается как соответствующее спецификации.

Вероятность ложного принятия < 2,5%, при уровне доверия U - 95%.


Рисунок П9.2. Схема правила принятия решения с использованием защитных полос.

Утверждение соответствия сообщается как:

"Проходит" - принятие, основанное на защитной полосе; результат измерения ниже предела принятия, AL = TL - w;

"Не проходит" - отклонение на основе защитной полосы; если результат измерения превышает допустимый предел, AL = TL - w.

Следует учитывать, что измерение может привести к принятию решения о соответствии (принятии) с использованием одной защитной полосы и отклонению, если используется более крупная защитная полоса. Таким образом, соответствие требованиям неразрывно связано с используемым правилом принятия решений. Поэтому ожидается, что правило принятия решения будет согласовано до проведения измерений.

Числовой пример.

Допустим, измеренное значение с учетом расширенной неопределенности

00000312.wmz.

В соответствии с техническими условиями измеренная длина должна не превышать 20 мм.

Размер защитной полосы для не критичного принятия решения принимается по формуле:

00000313.wmz (П9.2)

Далее рассмотрим, в какую зону попадает наш пример, с учетом зоны w = 1,4 видно, что данное значение не соответствует заявленным требованиям.


Рисунок П9.3. Графическое представление числового примера.
