38. Рекомендации по выполнению визуального и измерительного контроля сварных соединений (наплавок)
38.1. Визуальный и измерительный контроль сварных соединений (наплавок) рекомендуется осуществлять при производстве сварочных (наплавочных) работ и на стадии приемо-сдаточного контроля готовых сварных соединений. В случае если контролируется многослойное сварное соединение, визуальный контроль и регистрацию его результатов рекомендуется проводить после выполнения каждого слоя (послойный визуальный контроль в процессе сварки).
Послойный визуальный контроль в процессе сварки рекомендуется осуществлять в случае невозможности проведения ультразвукового или радиационного контроля, а также по требованию заказчика или в соответствии с ПТД.
38.2. При проведении визуального контроля во время сварки рекомендуется удостовериться в том, что:
а) каждый валик или слой металла сварного шва зачищен перед выполнением следующего прохода, особое внимание рекомендуется обращать на переходы от наплавленного металла к основному металлу;
б) отсутствуют видимые дефекты, например: трещины или раковины; если обнаруживаются дефекты, о них следует сообщить, чтобы до наплавки следующего валика было предпринято корректирующее действие;
в) переходы между сварочными валиками и между сварным швом и основным металлом таковы, что при выполнении следующего прохода будет обеспечено необходимое сплавление;
г) глубина и форма разделки соответствуют ПТД или первоначальной разделке при полном удалении подлежащего исправлению сварного шва;
д) сварной шов соответствует первоначальным требованиям ПТД после любых необходимых исправлений/корректирующего действия.
38.3. Послойный визуальный контроль в процессе сварки рекомендуется осуществлять с целью выявления недопустимых поверхностных дефектов (трещин, пор, включений, прожогов, свищей, усадочных раковин, несплавлений, грубой чешуйчатости, западаний между валиками и других) в каждом слое (валике) шва. Выявленные при контроле дефекты исправляются перед началом сварки последующего слоя (валика) шва. По требованию заказчика или в соответствии с ПТД сварные соединения, выполненные с послойным визуальным контролем, дополнительно контролируются капиллярной или магнитопорошковой дефектоскопией на доступных участках.
38.4. В выполненном сварном соединении, как правило, визуально контролируют:
а) соответствие выполненного сварного соединения ПТД, документам по стандартизации продукции или приемочным требованиям;
б) полноту удаления шлака вручную или механическим способом во избежание сокрытия дефектов;
в) отсутствие отпечатков от применения ручного инструмента;
г) предотвращение чрезмерного нагрева соединения при шлифовании, отсутствие следов шлифования, обеспечение равномерности формы сварного шва, если предъявляются требования к его отделке;
д) плавность сопряжения шва с основным металлом в подвергаемых отделке угловых и стыковых сварных швах;
е) отсутствие (наличие) поверхностных трещин всех видов и направлений;
ж) отсутствие (наличие) на поверхности сварных соединений дефектов (пор, включений, скоплений пор и включений, отслоений, прожогов, свищей, усадочных раковин, подрезов, непроваров, брызг расплавленного металла, западаний между валиками, грубой чешуйчатости, мест касания сварочной дугой поверхности основного материала и других);
з) качество зачистки металла в местах приварки временных технологических креплений, гребенок индуктора и бобышек крепления термоэлектрических преобразователей (термопар), а также отсутствие поверхностных дефектов в местах зачистки;
и) качество зачистки поверхности сварного соединения изделия (сварного шва и прилегающих участков основного металла) под последующий контроль неразрушающими методами, видами (в случае, если такой контроль предусмотрен ПТД);
к) наличие маркировки (клеймения) шва и правильность ее выполнения;
л) отсутствие непроваров (за исключением конструктивных непроваров) с наружной и внутренней стороны шва;
м) отсутствие угловых смещений (переломов) осей сваренных цилиндрических элементов.
38.5. Рекомендации по выполнению измерительного контроля сварных швов приведены на рисунке 8 и в таблице N 5.
Рисунок 8. Конструктивные элементы и дефекты сварного шва, подлежащие измерительному контролю:
а), б) размеры (ширина, высота) стыкового одностороннего шва с наружной и внутренней стороны;
в) то же двухстороннего сварного шва;
г) подрез и г') неполное заполнение разделки кромок;
д) размеры катета шва таврового соединения;
е) чешуйчатость шва и западание между валиками шва
;
ж) размеры поверхностных включений (диаметр - dg; длина - lg; ширина - bg включения).
Рекомендации к измерениям сварных швов
Условное обозначение (рис. 8) |
Рекомендации по измерениям |
||
Измерение согласно пункту 38.5 |
|||
Штангенциркуль или шаблон. Измерение согласно пункту 38.5 |
|||
Штангенциркуль или шаблон. Измерение согласно пункту 38.5 |
|||
Штангенциркуль, в том числе модернизированный (рисунок 9). Измерения в 2 - 3 местах в зоне максимальной величины |
|||

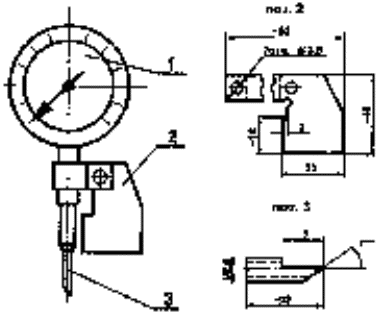

Приспособление для измерения глубины подрезов (рисунок 10). Штангенциркуль, в том числе модернизированный (рисунок 9) |
|||
Приспособление для измерения глубины подрезов (рисунок 10). Штангенциркуль, в том числе модернизированный (рисунок 9) |
|||
Измерение согласно пункту 38.5 |
|||
Штангенциркуль, в том числе модернизированный (рисунок 9). Измерения не менее чем в 4 точках по длине шва |
|||
Штангенциркуль, в том числе модернизированный (рисунок 9). Измерения не менее чем в 4 точках по длине шва |
|||
10. Размеры (диаметр, длина, ширина) одиночных несплошностей |
38.6. Измерительный контроль геометрических размеров сварного соединения (конструктивных элементов сварных швов, геометрического положения осей или поверхностей сваренных деталей, углублений между валиками и чешуйчатости поверхности шва, выпуклости и вогнутости корня односторонних швов и так далее) осуществляют в местах, указанных в рабочих чертежах, НД, ПТД или ПКД, а также в местах, где допустимость указанных показателей вызывает сомнения по результатам визуального контроля.
При контроле стыковых сварных соединений труб наружным диаметром до 89 мм включительно с числом однотипных соединений более 50 на одном изделии рекомендуется определение размеров шва выполнять на 10 - 20% соединений в одном-двух сечениях при условии, что при визуальном контроле, которому подвергают все соединения, нет сомнений в части отклонения размеров (ширина, высота) шва от допуска.
38.7. При измерительном контроле наплавленного антикоррозионного покрытия его толщину на цилиндрических поверхностях рекомендуется измерять не менее чем через 0,5 м в осевом направлении и через каждые 60° по окружности при ручной наплавке и 90° при автоматической наплавке.
На плоских и сферических поверхностях рекомендуется проводить не менее одного измерения на каждом участке размером до 0,5 x 0,5 м при автоматической наплавке.
38.8. При контроле угловых швов сварных соединений катеты сварного шва рекомендуется измерять с помощью специальных шаблонов, пример специальных шаблонов приведен на рисунке 11. Определение размеров высоты, выпуклости и вогнутости углового шва рекомендуется выполнять расчетным путем и только в тех случаях, когда это предусмотрено конструкторской документацией. Измерение выпуклости, вогнутости и высоты углового шва проводится, как правило, с помощью шаблонов, например, шаблоном В.Э. Ушерова-Маршака, приведенным на рисунке 6.
38.9. Измерение глубины западаний между валиками при условии, что высоты валиков отличаются друг от друга, рекомендуется осуществлять относительно валика, имеющего меньшую высоту. Аналогично определяют и глубину чешуйчатости валика (до меньшей высоте двух соседних чешуек).
38.10. Измерительный контроль сварных соединений и наплавок (высота и ширина сварного шва, толщина наплавки, размеры катетов угловых швов, западания между валиками, чешуйчатость шва, выпуклость и вогнутость корневого шва, величину перелома осей соединяемых цилиндрических элементов, форму и размеры грата и так далее), отображенный на рисунке 8 и указанный в подпунктах 38.6, 38.9, осуществляют на участках шва, где допустимость этих показателей вызывает сомнение по результатам визуального контроля, если в ПД и ПТД не содержится других указаний.
38.11. Выпуклость (вогнутость) стыкового шва оценивается по максимальной высоте (глубине) расположения поверхности шва от уровня расположения наружной поверхности деталей. В том случае, когда уровни поверхностей деталей одного типоразмера (диаметр, толщина) отличаются друг от друга, измерения рекомендуется проводить относительно уровня поверхности детали, расположенной выше уровня поверхности другой детали, схема измерения приведена на рисунке 12.
38.12. В том случае, когда выполняется сварка деталей с различной толщиной стенки и уровень поверхности одной детали превышает уровень поверхности второй детали, оценку выпуклости (вогнутости) поверхности шва выполняют относительно линии, соединяющей края поверхности шва в одном сечении (рисунок 13).
38.13. Выпуклость (вогнутость) углового шва оценивается по максимальной высоте (глубине) расположения поверхности шва от линии, соединяющей края поверхности шва в одном поперечном сечении, схема измерения приведена на рисунке 14.
38.14. Размеры выпуклости (вогнутости) стыкового (рисунок 13) и углового (рисунок 14) швов рекомендуется определять шаблонами, например, конструкции В.Э. Ушерова-Маршака или специально для этой цели предназначенными специализированными шаблонами.
38.15. Выпуклость (вогнутость) корня шва рекомендуется оценивать по максимальной высоте (глубине) расположения поверхности корня шва от уровня расположения внутренних поверхностей сваренных деталей.
В том случае, когда уровни внутренних поверхностей разные, измерения выпуклости (вогнутости) корня шва рекомендуется проводить согласно рисунку 15.
38.16. Измерения отдельных размеров и дефектов сварного соединения с помощью универсального шаблона типа УШС приведены на рисунке 16. Измерения рекомендуется проводить при условии соблюдения предельно допустимой погрешности измерений согласно таблице N 1 Руководства.

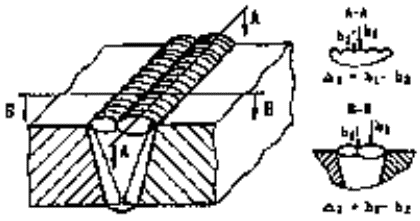

38.17. Измерения чешуйчатости и западаний между валиками шва, глубины и высоты углублений (выпуклостей) в сварном шве и металле рекомендуется определять по слепку, снятому с контролируемого участка с применением пластилина, воска, гипса и других материалов. Измерения рекомендуется проводить с помощью измерительной лупы или на микроскопе после разрезки слепка механическим путем.
38.18. Измерения перелома осей цилиндрических элементов и углового смещения плоскостей деталей, а также несимметричности штуцера (привариваемой трубы в угловом соединении труб) рекомендуется выполнять с учетом пункта 49.8 и пункта 49.9 Руководства.

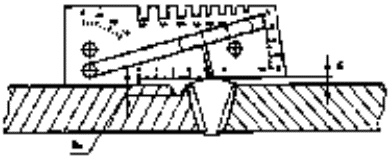

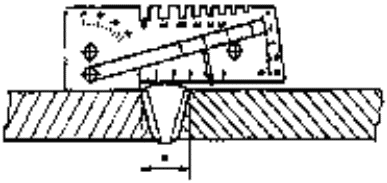

Рисунок 16. Измерения с помощью шаблона УШС размеров сварного шва:
