РЕКОМЕНДАЦИИ ПРИ ВЫБОРЕ ГАЗООТСАСЫВАЮЩЕЙ УСТАНОВКИ

64. На характеристику ГОУ по расчетным значениям H_в.р и Q_тр, соответствующим начальному режиму ее работы, обеспечивающему требуемые параметры проветривания участка, рабочую точку 1 рекомендуется наносить согласно рисунку 4.

При расположении расчетной точки между двумя кривыми характеристик работы ГОУ принимается угол установки лопаток рабочего колеса (режим работы), соответствующий верхней характеристике. Когда рабочая точка расположена выше кривой максимальной характеристики предполагаемого к установке агрегата, режим его работы рекомендуется пересчитать с учетом увеличения диаметра планируемых скважин (трубопроводов) или их количества, либо предусмотреть установку нескольких агрегатов в комбинации параллельно-последовательного соединения или их замену на более производительную ГОУ.

Аэродинамическое сопротивление газоотводящей сети R_г.с, даПа·с²/м⁶, рекомендуется определять по формуле:

, (121)

где:

H_в.р - расчетная депрессия агрегата установки для рабочей точки 1, даПа;

Q_тр - расчетная производительность агрегата установки для рабочей точки 1, м³/с.

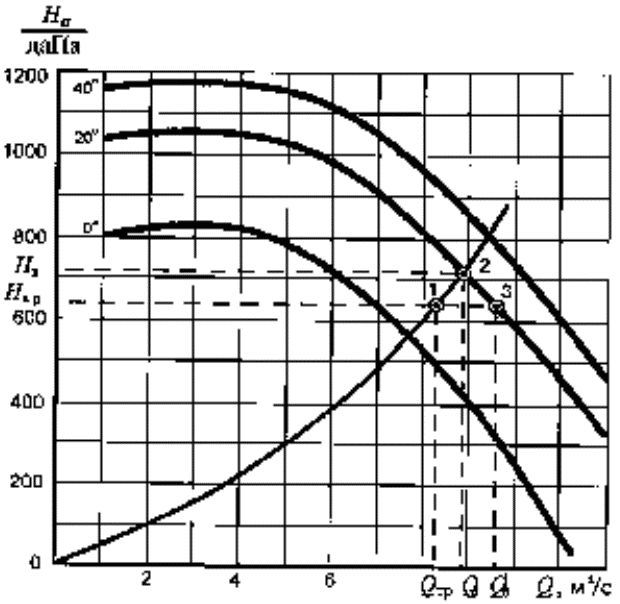

Рисунок 4 - Определение допустимой величины подсвежения

отсасываемой метановоздушной смеси

Кривая аэродинамического сопротивления газоотводящей сети наносится на характеристику ГОУ, и определяются фактические параметры ее работы (Q_в и H_в), которые будут соответствовать точке пересечения кривой аэродинамического сопротивления газоотводящей сети и ближайшего наибольшего угла установки лопаток рабочего колеса (точка 2).

В начальный период отработки выемочного участка угол разворота лопаток или число рабочих вентиляторов ГОУ рекомендуется уменьшить для обеспечения соответствия фактических параметров проветривания участка расчетным значениям (по расходу воздуха и концентрации метана в исходящей струе лавы). При обеспечении концентрации метана в исходящей струе лавы в пределах установленных норм возможное отклонение фактического расхода воздуха от расчетной величины может составлять 10%.

При отклонении фактической производительности установки Q_в от расчетных режимов ее работы Q_тр более чем на 10% рекомендуется произвести корректировку режима работы установки.

Обеспечение расчетных параметров расхода воздуха в исходящей из очистного забоя струе воздуха и воздухом, отводимым по выработанному пространству, рекомендуется производить подачей дополнительного количества воздуха через регулировочное окно в газоотсасывающем трубопроводе перед ГОУ.

Дополнительное количество воздуха, подаваемого через регулировочное окно, может быть определено методом графического построения согласно рисунку 4.

При обеспечении расчетной депрессии, H_в.р, производительность ГОУ с учетом подачи воздуха через регулировочное окно составит величину (точка 3).

Расход воздуха на подсвежение, м³/с, определяется по формуле:

. (122)
