XII. Классификация схем проветривания выемочных участков с изолированным отводом метана из выработанного пространства

XII. КЛАССИФИКАЦИЯ СХЕМ ПРОВЕТРИВАНИЯ ВЫЕМОЧНЫХ УЧАСТКОВ

С ИЗОЛИРОВАННЫМ ОТВОДОМ МЕТАНА ИЗ ВЫРАБОТАННОГО ПРОСТРАНСТВА

67. Схема проветривания выемочного участка с изолированным отводом метана из выработанного пространства рекомендуется в качестве схемы проветривания, которая обеспечивает аэрогазодинамическую изоляцию очистного забоя от выработанного пространства путем управляемого отвода части свежего воздуха, поступающего в очистной забой, через выработанное пространство.

Представленные схемы проветривания являются рекомендуемыми и могут быть отнесены к типовым схемам, которые классифицируются по направлению движения метановоздушной смеси по выработанному пространству.

Схемы проветривания могут быть разделены на три группы.

I группа. Схемы проветривания выемочного участка с отводом метановоздушной смеси по выработанному пространству, примыкающему к очистному забою.

Схемы проветривания данной группы применяются на всех пластах без ограничения.

Типовые схемы проветривания представлены на рисунках 8 и 9.

Отличие схем проветривания данной группы может заключаться только в месте расположения ГОУ (подземная, поверхностная) и газоотсасывающего трубопровода.

II группа. Схемы проветривания выемочных участков с отводом метановоздушной смеси по ограниченной между очистным забоем и задней сбойкой зоне выработанного пространства.

Схемы проветривания данной группы могут применяться на всех пластах без ограничения.

Типовые схемы проветривания представлены на рисунках 10 - 15.

Отличие схем проветривания данной группы может заключаться только в местах расположения:

ГОУ (подземная, поверхностная);

газоотсасывающего трубопровода;

перемычки для подсвежения метановоздушной смеси, поступающей из выработанного пространства в газодренажную сеть.

III группа. Схемы проветривания выемочных участков с отводом метановоздушной смеси по неограниченной зоне выработанных пространств действующего и ранее отработанного выемочных участков.

Схемы проветривания данной группы могут применяться только на пластах, не склонных к самовозгоранию.

Типовые схемы проветривания представлены на рисунках 16 - 19.

Отличие схем проветривания данной группы может заключаться только в местах расположения:

ГОУ (подземная, поверхностная);

газоотсасывающего трубопровода (скважин);

перемычки для подсвежения метановоздушной смеси, поступающей из выработанного пространства в газодренажную сеть.

Условные обозначения к рисункам 8 - 19


-

направление движения свежей вентиляционной струи;


-

направление движения исходящей вентиляционной струи;


-

направление движения метановоздушной смеси;


-

направление транспортирования отбитого угля;


-

двери вентиляционные закрытые;


-

двери вентиляционные с регулирующим окном;


-

автоматические вентиляционные шлюзы;


-

дверь вентиляционная с регулирующим окном;


-

перемычка вентиляционная глухая;


-

перемычка вентиляционная с регулировочным окном;


-

изолирующие (изолирующая) перемычки;


-

вентилятор местного проветривания;


-

призабойное пространство тупиковой выработки с нагнетательным вентиляционным трубопроводом;


-

ограждающая решетка;


-

кроссинг;


-

кроссинг-бункер;


-

смесительная камера;


-

ГОУ, оборудованная на газодренажной выработке или скважине;


-

датчик метана системы автоматического газового контроля;


-

датчик оксида углерода системы автоматического газового контроля;


-

датчик скорости воздуха системы автоматического контроля расхода воздуха;


-

датчик контроля запыленности воздуха.


Рисунок 8 - Схема проветривания выемочного

столба с отводом метановоздушной смеси по выработанному

пространству и жесткому вентиляционному трубопроводу

(скважине), проложенному в горной выработке,

подземной (поверхностной) ГОУ


Рисунок 9 - Схема проветривания выемочного

столба с отводом метановоздушной смеси по выработанному

пространству и дренажной выработке, пройденной по верхнему

слою, для схем отработки пластов с выпуском

подкровельной пачки угля


Рисунок 10 - Схема проветривания выемочного

столба с отводом метановоздушной смеси по выработанному

пространству в сохраненную горную выработку, изолированную

от выработанного пространства монолитной изолирующей

полосой, за счет общешахтной депрессии


Рисунок 11 - Схема проветривания выемочного

столба с отводом метановоздушной смеси по выработанному

пространству и скважине (сбойке) в межлавном целике

и газоотсасывающий (дегазационный) трубопровод

и на поверхность ГОУ


Рисунок 12 - Схема проветривания выемочного

столба с отводом металовоздушной смеси по выработанному

пространству подземной ГОУ с ее поэтапным перемонтажем

вслед за подвиганием очистного забоя


Рисунок 13 - Схема проветривания выемочного столба с отводом

метановоздушной смеси по выработанному пространству в камеру

смешивания, оборудованную в контролируемой горной выработке


Рисунок 14 - Схема проветривания выемочного

столба с отводом метановоздушной смеси по выработанному

пространству и дренажным выработкам поверхностной ГОУ


Рисунок 15 - Схема проветривания выемочного

столба с отводом метановоздушной смеси через выработанное

пространство по газоотводящей сбойке и дренажной

выработке подземной ГОУ


Рисунок 16 - Схема проветривания выемочного

столба с отводом метановоздушной смеси по выработанному

пространству и фланговой дренажной выработке

поверхностной (подземной) ГОУ


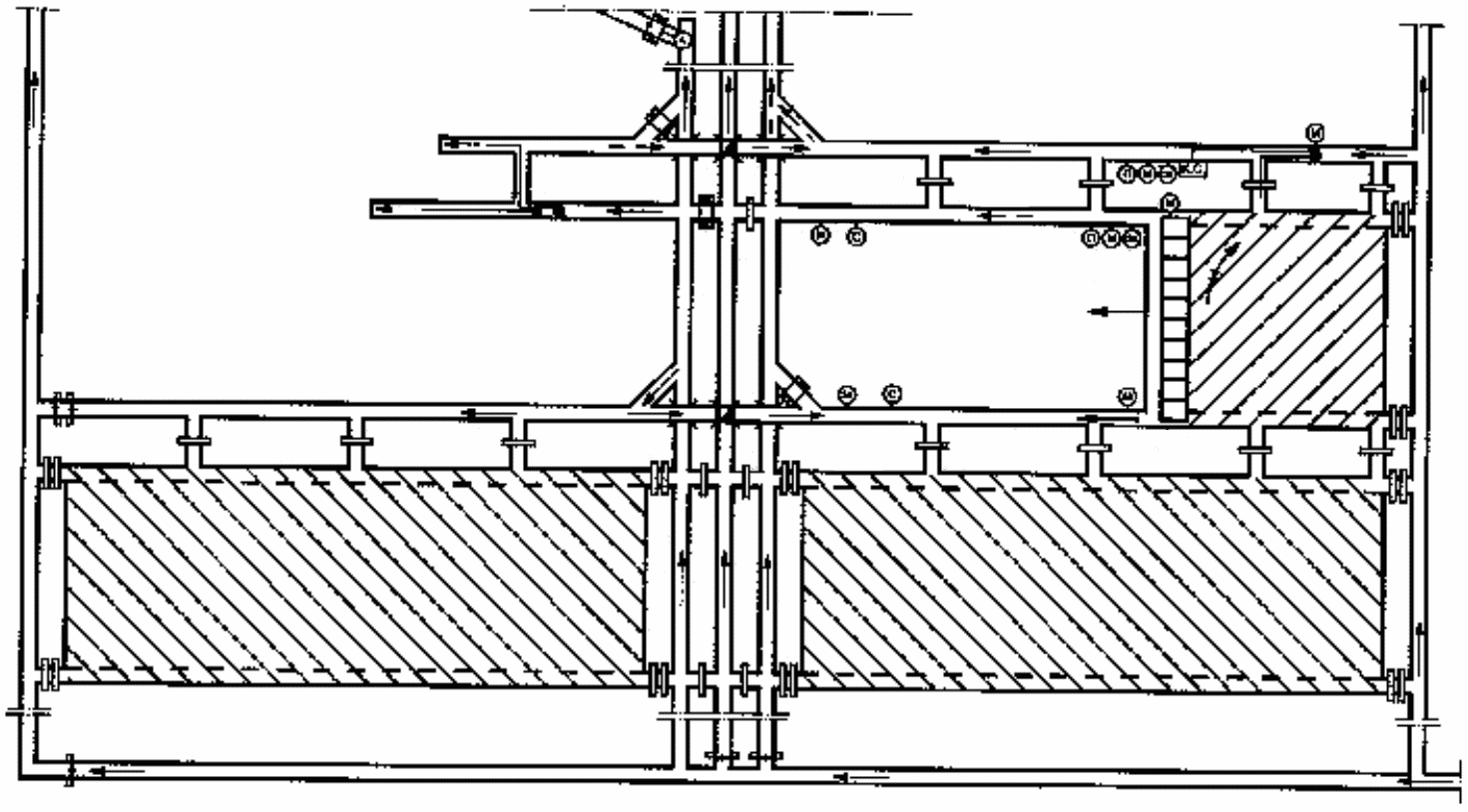

Рисунок 17 - Схема проветривания выемочного

столба с отводом метановоздушной смеси по выработанному

пространству и вентиляционной скважине поверхностной ГОУ


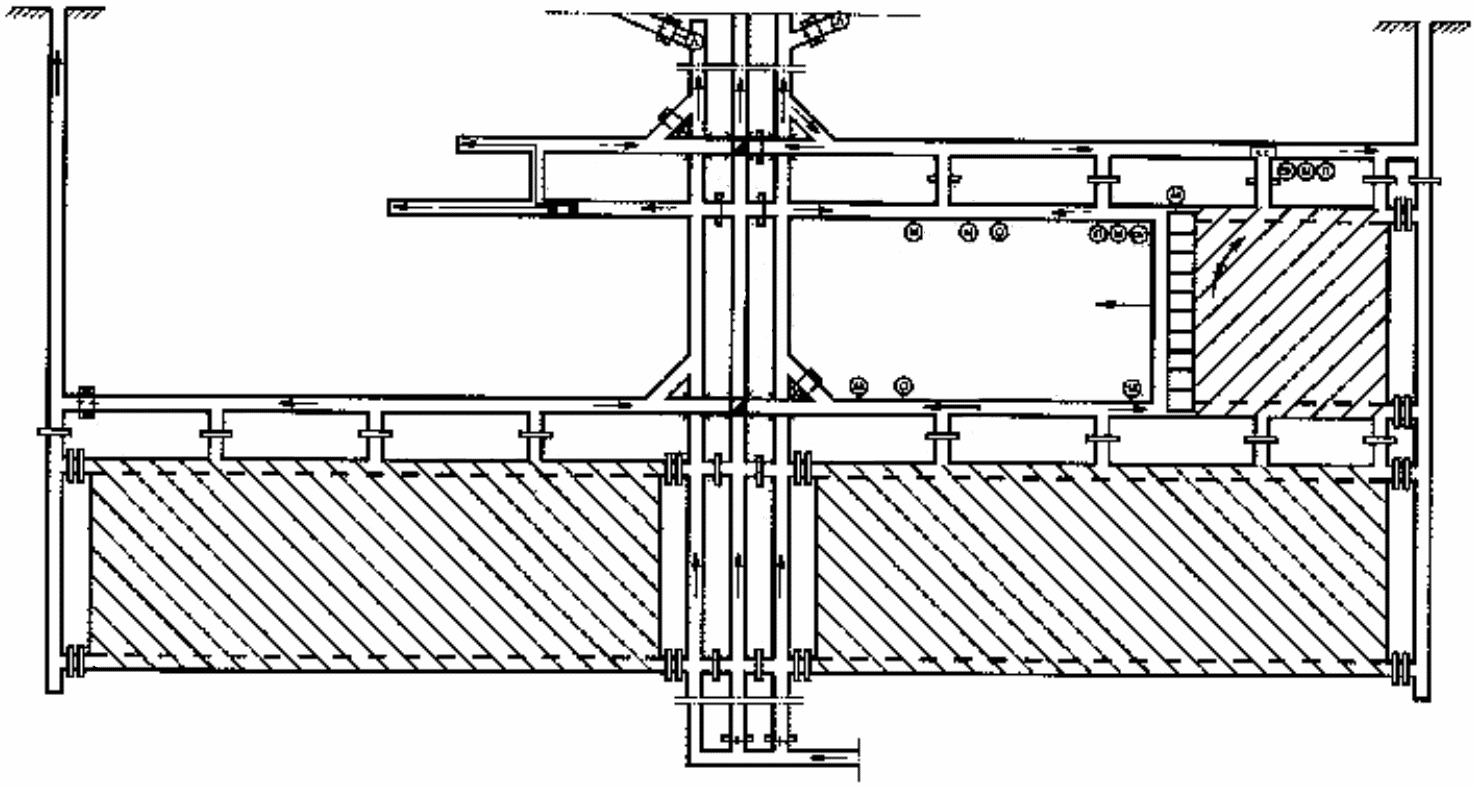

Рисунок 18 - Схема проветривания выемочного

столба с отводом метановоздушной смеси по выработанным

пространствам действующей и смежной лав и вентиляционной

скважине поверхностной (подземной) ГОУ


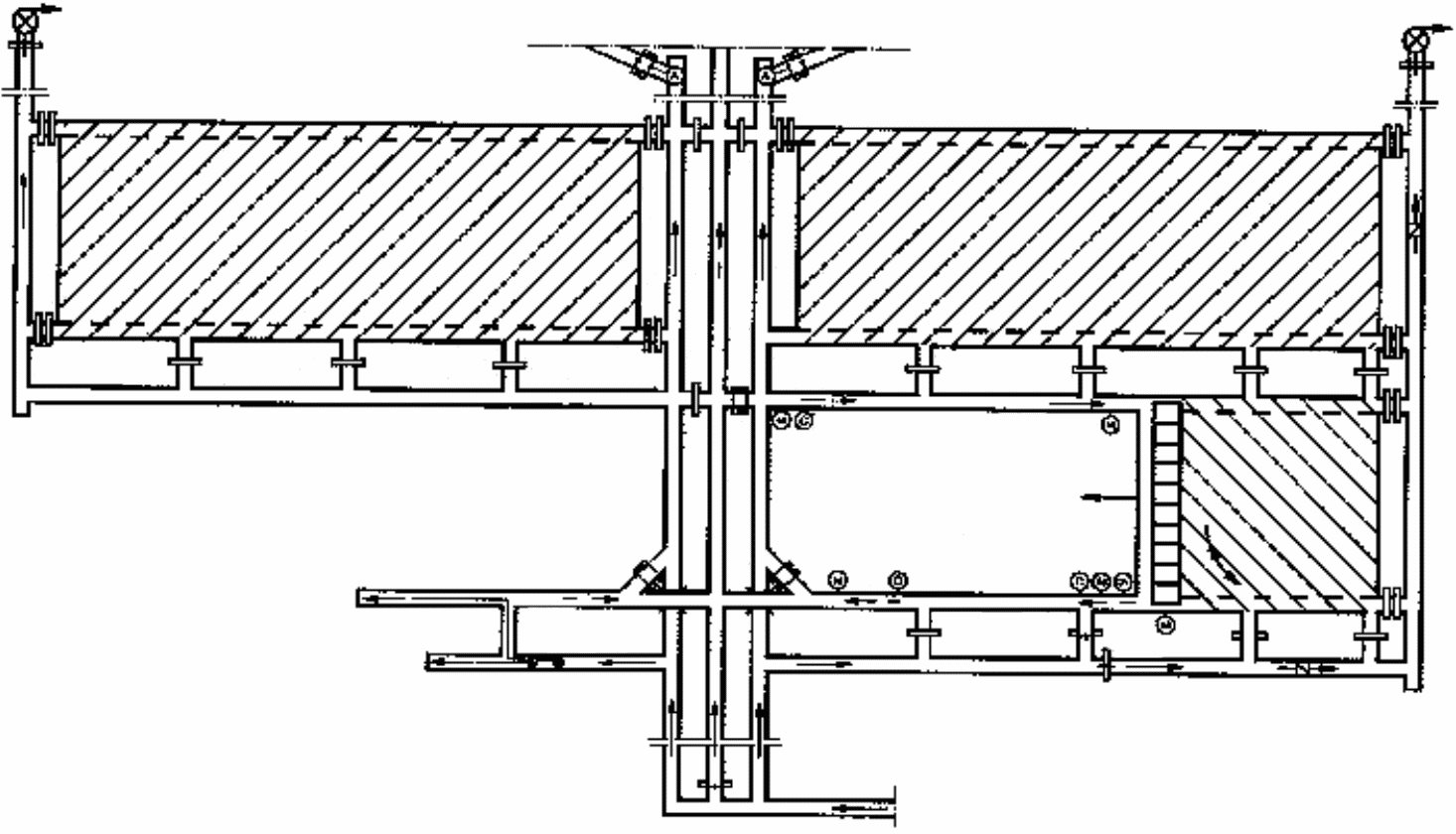

Рисунок 19 - Схема проветривания выемочного

участка с изолированным отводом метановоздушной смеси

через выработанное пространство и сохраняемую в выработанном

пространстве выработку за счет общешахтной депрессии или ГОУ
