XI. Рекомендации при определении параметров дегазации крутых пластов

XI. РЕКОМЕНДАЦИИ ПРИ ОПРЕДЕЛЕНИИ ПАРАМЕТРОВ ДЕГАЗАЦИИ

КРУТЫХ ПЛАСТОВ

164. Параметры дегазации подрабатываемых и надрабатываемых крутых пластов устанавливаются паспортом выемочного участка с учетом условий их залегания и отработки согласно пункту 460 Инструкции по аэрологической безопасности угольных шахт.

165. В неизученных условиях разработки пластов параметры дегазационных скважин рекомендуется определять по формулам, приведенным в таблице N 19.

Таблица N 19 - Определение длины и угла наклона скважин при дегазации сближенных крутых пластов

Схема дегазации сближенных крутых пластов

Угол наклона скважин, град

Длина скважин, м

к горизонту

к линии простирания пласта

Скважинами, пробуренными из полевого штрека, или пройденной по нижнему пласту выработки

00000233.wmz

90

00000234.wmz

Скважинами, пробуренными из выработки по разрабатываемому пласту

00000235.wmz

00000236.wmz

00000237.wmz

Скважинами, пробуренными из откаточного штрека по восстанию надрабатываемого пласта

00000238.wmz

90

На 5 - 10 м меньше высоты этажа по восстанию пласта

Скважинами, пробуренными из промежуточных квершлагов по надрабатываемому пласту веером

00000239.wmz

5 - 90

На 5 - 10 м не добуриваются до вентиляционного штрека

Знак "плюс" принимается при надработке, знак "минус" - при подработке.

Условные обозначения:

hП - расстояние по вертикали от уровня откаточного горизонта до места пересечения скважиной сближенного пласта, м. Принимается равным от 0,3 до 0,7 высоты этажа по вертикали;

M" - расстояние по нормали от полевого штрека до сближенного пласта, м.

166. При бурении скважин в плоскости нормальной к простиранию пласта параметры дегазационных скважин рекомендуется определять графическим способом (рисунки 47, 48, 49, 50) аналогично определению параметров скважин на пологих пластах.

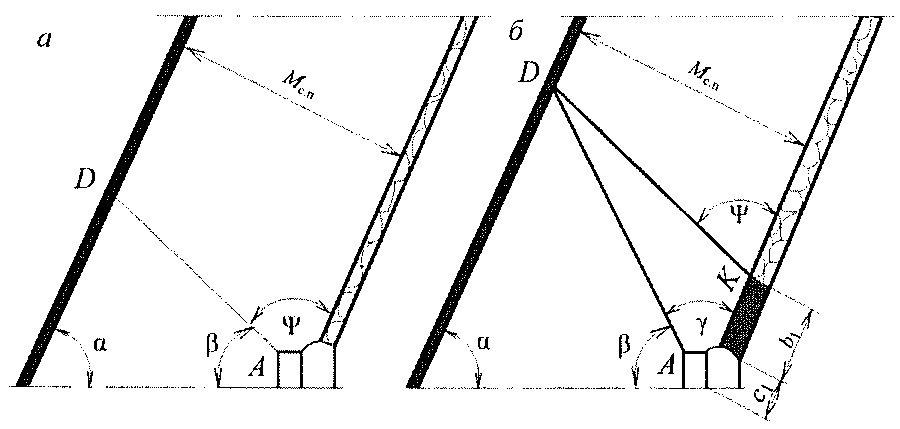

Рисунок 47 - Схема к определению направления скважины,

буримой из откаточного штрека на вышележащий сближенный

пласт в плоскости нормальной к простиранию пласта:

а - при отсутствии целика (бутовой полосы) над штреком; б - при наличии целика (бутовой полосы) над штреком

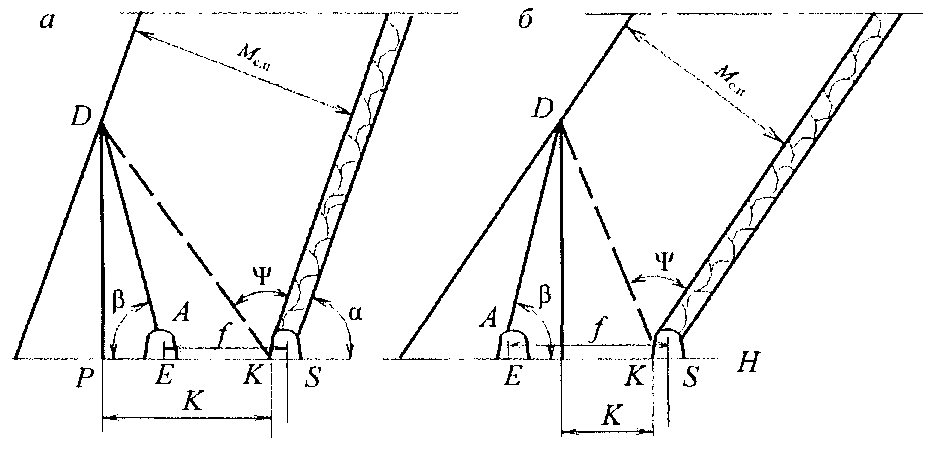

Рисунок 48 - Схема к определению направления скважины,

буримой из группового откаточного штрека на вышележащий

сближенный пласт, в плоскости нормальной к простиранию

пласта при отсутствии целика угля (бутовой полосы)

над штреком:

а - K > 00000242.wmz; б - K < 00000243.wmz; (K = PK; 00000244.wmz = ES)

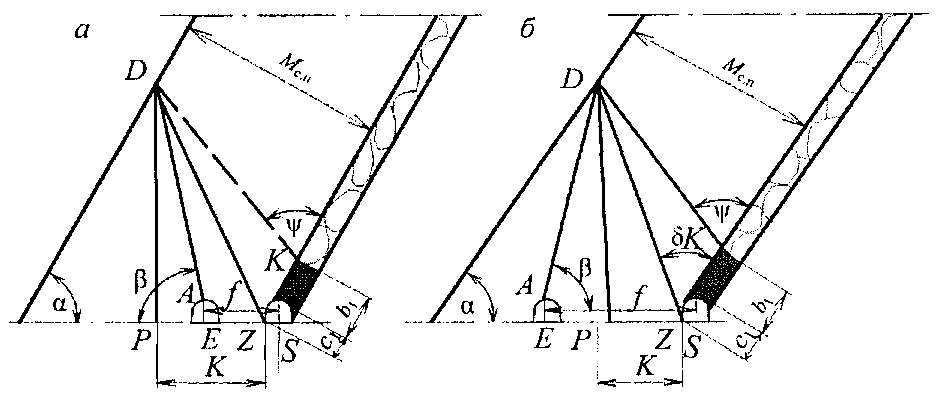

Рисунок 49 - Схема к определению параметров скважины,

буримой из группового откаточного штрека на вышележащий

сближенный пласт, в плоскости нормальной к простиранию

пласта и при наличии целика угля (бутовой полосы)

над штреком:

а - K > 00000246.wmz; б - К < 00000247.wmz; (K = PZ; 00000248.wmz = ES)

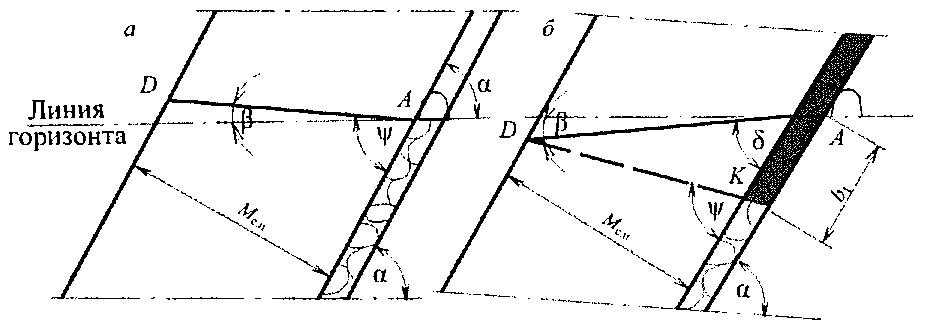

Рисунок 50 - Схема к определению направления скважины,

буримой из вентиляционного штрека на вышележащий сближенный

пласт, в плоскости нормальной к простиранию пласта:

а - при отсутствии целика угля (бутовой полосы) под штреком; б - при наличии целика угля (бутовой полосы) под штреком

Исходными данными для определения параметров дегазационных скважин являются угол залегания пластов 00000250.wmz, высота целика у выработки b1, из которой рекомендуется производить бурение скважин, и границы зон повышенной газоотдачи сближенных пластов, определяемые углами разгрузки горных пород 00000251.wmz (таблица N 20).

Таблица N 20 - Определение угла разгрузки на крутых пластах

Угол падения пласта 00000252.wmz, град.

Угол разгрузки горных пород 00000253.wmz, град.

при подработке 00000254.wmz

при надработке 00000255.wmz

45

59

77

47

59

77

49

60

77

51

61

76

53

62

76

55

63

76

57

65

75

59

66

75

61

68

75

63

71

74

65

73

74

67

76

74

69

80

73

167. В неизученных условиях расстояние между дегазационными скважинами на крутых пластах рекомендуется определять по таблице N 21 с последующей корректировкой.

Таблица N 21 - Определение расстояния между дегазационными скважинами на крутых пластах

Расстояние до дегазируемого сближенного крутого пласта, кратное вынимаемой мощности разрабатываемого пласта

(n = MС.П/mВ) м

Расстояние между дегазационными скважинами rС.К, м

10 - 20

15 - 25

20 - 30

25 - 35

30 - 40

35 - 45

40 - 60

45 - 60

более 60

60 - 70

168. Ориентировочные значения коэффициента дегазации крутых сближенных пластов рекомендуется определять по таблице N 22.

Таблица N 22 - Значение коэффициента дегазации крутых сближенных пластов

Место залегания сближенного пласта

Расстояние до сближенного пласта,

MС.П.t, м

Коэффициент дегазации источника kД.С,К, доли единицы

В кровле

10 - 20

0,2 - 0,3

20 - 30

0,3 - 0,4

30 - 10

0,4 - 0,5

40 - 60

0,5 - 0,6

Свыше 60

0,6 - 0,7

В почве

6 - 10

0,1 - 0,2

10 - 20

0,2 - 0,3

20 - 30

0,3 - 0,4

Свыше 30

0,4 - 0,6
