XIV. Рекомендации при дегазации выработанных пространств скважинами, пробуренными из подземных выработок

194. Дегазацию выработанного пространства рекомендуется применять для снижения метанообильности действующего участка, а также для извлечения метана из соседних с ним отработанных пространств или из старых ранее отработанных выемочных полей.

195. Извлекаемая газовоздушная смесь по трубопроводам отводится на поверхность или в исходящую струю выемочного поля (крыла, шахты).

196. Дегазацию выработанного пространства действующего участка рекомендуется осуществлять с помощью скважин, пробуренных над куполом обрушения из пластовых (рисунок 53 а, б) или полевых (рисунок 54) выработок или с помощью перфорированных труб и сбоечных скважин, заведенных в выработанное пространство (рисунки 53 в, 54 и 55).

197. При дегазации выработанного пространства действующей лавы с использованием скважин, пробуренных над целиком угля, расстояние между скважинами определяется паспортом выемочного участка согласно пункту 460 Инструкции по аэрологической безопасности угольных шахт.

Фланговые скважины рекомендуется располагать ближе к вентиляционной выработке.

198. При дегазации выработанного пространства действующей лавы с использованием сбоечных скважин и перфорированных труб (рисунки 53 в, 54) расстояние между скважинами определяется паспортом выемочного участка согласно пункту 555 Инструкции по аэрологической безопасности угольных шахт.

Сбоечные скважины рекомендуется проводить до подхода лавы и с обоих концов обсаживать трубами. К скважинам со стороны лавы рекомендуется подключать перфорированные трубы, которые охраняются кострами.

199. Герметизация скважин осуществляется в соответствии с пунктами 567 - 571 Инструкции по аэрологической безопасности угольных шахт.

а

б

в

Рисунок 53 - Схемы дегазации выработанного пространства

пологих угольных пластов:

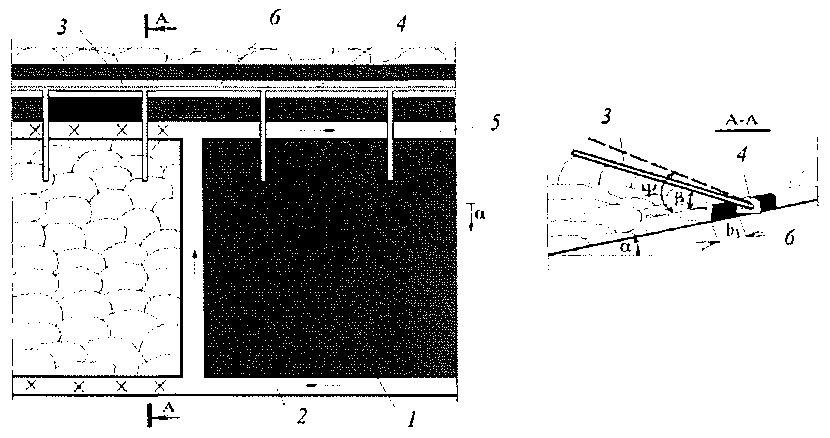

а - скважины пробурены над целиком угля при столбовой системе разработки пологих или наклонных пластов: 1 - разрабатываемый пласт; 2 - конвейерный штрек; 3 - дегазационная скважина; 4 - дегазационный газопровод; 5 - вентиляционный штрек; 6 - выработка, охраняемая целиком угля; - угол падения пласта; - угол разгрузки пород кровли; - угол возвышения скважины;

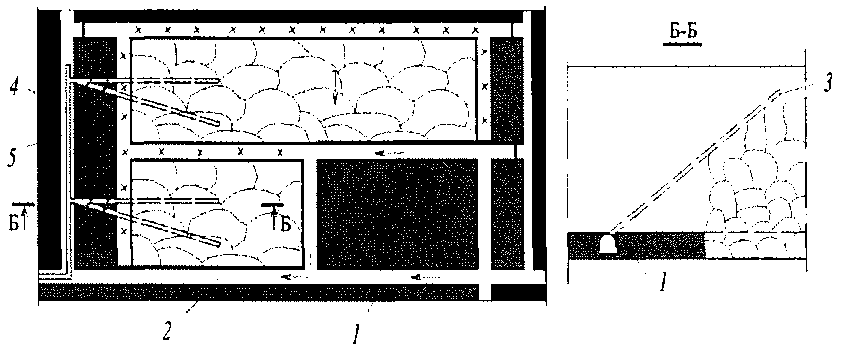

б - скважины пробурены из фланговой выработки при отработке пологих или наклонных пластов: 1 - разрабатываемый пласт; 2 - вентиляционная выработка; 3 - дегазационные скважины; 4 - дегазационный газопровод; 5 - фланговая выработка;

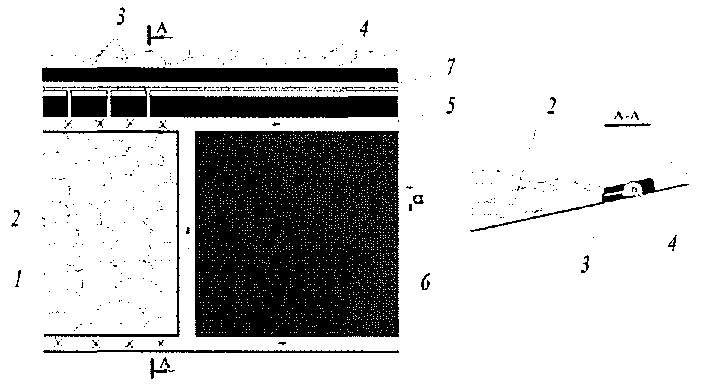

в - скважины пробурены в межлавном целике из дренажных выработок: 1 - очистной забой; 2 - выработанное пространство; 3 - сбоечная скважина; 4 - дегазационный газопровод; 5 - вентиляционный штрек лавы; 6 - отрабатываемый пласт; 7 - штрек

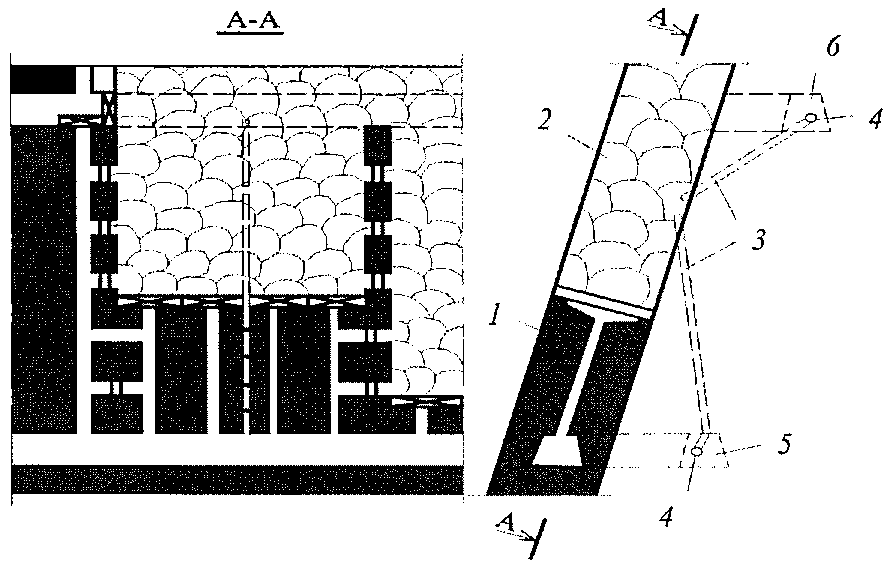

Рисунок 54 - Схема дегазации выработанных пространств

мощных крутых пластов скважинами, пробуренными

из полевых выработок:

1 - разрабатываемый пласт; 2 - выработанное пространство; 3 - дегазационные скважины; 4 - дегазационный газопровод; 5 - полевой штрек откаточного горизонта; 6 - полевой штрек вентиляционного горизонта

а

б

Рисунок 55 - Схема дегазации выработанного пространства

с использованием сбоечных скважин и перфорированных труб:

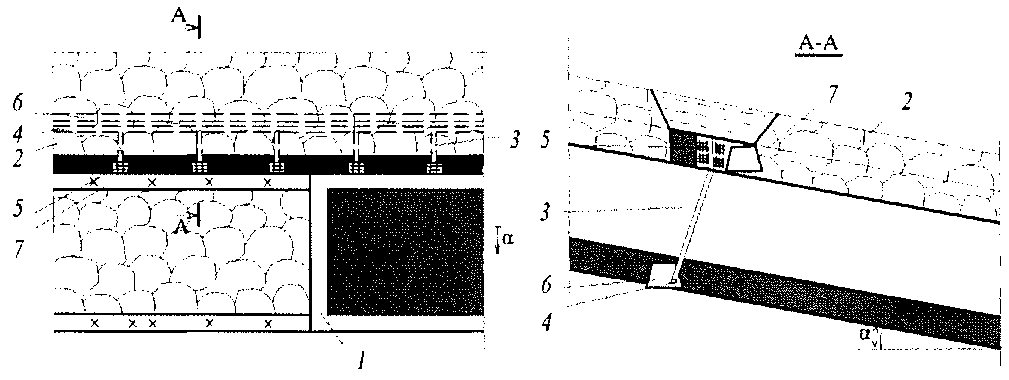

а - скважины пробурены из полевых выработок или из выработки сближенного угольного пласта: 1 - очистной забой; 2 - выработанное пространство; 3 - сбоечная скважина; 4 - дегазационный газопровод; 5 - перфорированная труба; 6 - штрек по нижнему пласту; 7 - вентиляционный штрек лавы;

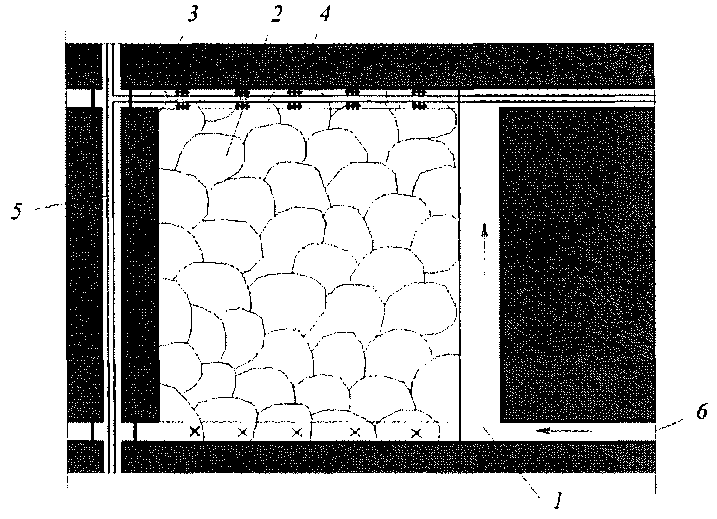

б - перфорированный дегазационный газопровод, оставляемый в выработанном пространстве: 1 - очистной забой; 2 - выработанное пространство; 3 - перфорированный дегазационный газопровод; 4 - костры; 5 - дегазационный газопровод; 6 - конвейерный штрек

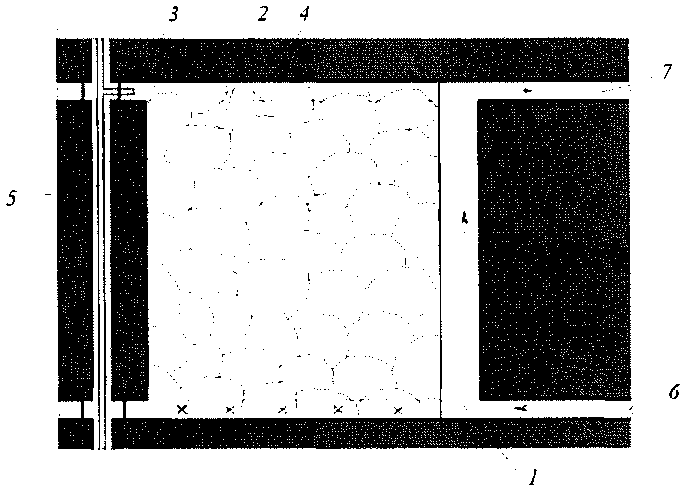

Рисунок 56 - Схема дегазации выработанного пространства

с использованием дегазационного газопровода

во фланговой выработке:

1 - очистной забой; 2 - выработанное пространство; 3 - перемычка; 4 - дегазационный газопровод; 5 - перфорированная труба; 6 - конвейерный штрек; 7 - вентиляционный штрек

200. Величину разрежения на устье скважин рекомендуется устанавливать в соответствии с таблицей N 24.

201. Дегазационные скважины и перфорированные трубы рекомендуется закладывать вблизи выработок с исходящей вентиляционной струей.

202. Перфорированные трубы рекомендуется подключать к дегазационному газопроводу, который проложен в соседней выработке или оставляется в завале.

203. Рекомендуемая величина разрежения, подводимого к перфорированным трубам, не менее 4,0 кПа (30 мм рт. ст.).

204. Рекомендуемая эффективность и условия применения схем дегазации выработанного пространства приведены в таблице N 24.

Таблица N 24 - Рекомендуемая эффективность и условия применения схем дегазации выработанного пространства
