X. РЕКОМЕНДАЦИИ ПРИ ДЕГАЗАЦИИ КРУТЫХ ПЛАСТОВ

155. На крутых пластах рекомендуется применять схемы дегазации сближенных пластов скважинами, пробуренными из выработок разрабатываемого пласта, сближенного с ним пласта или из полевой выработки (штрека, квершлага). Скважины рекомендуется бурить вкрест дегазируемого пласта или в его плоскости параллельно друг другу или веером.

156. При полевой или групповой схеме подготовки свиты пластов дегазацию рекомендуется осуществлять скважинами, пробуренными в крест надрабатываемого пласта (рисунок 41) или в его плоскости (рисунки 42, 43, 44). При этом скважины бурятся до начала разгрузки надрабатываемого пласта согласно пункту 576 Инструкции по аэрологической безопасности угольных шахт.

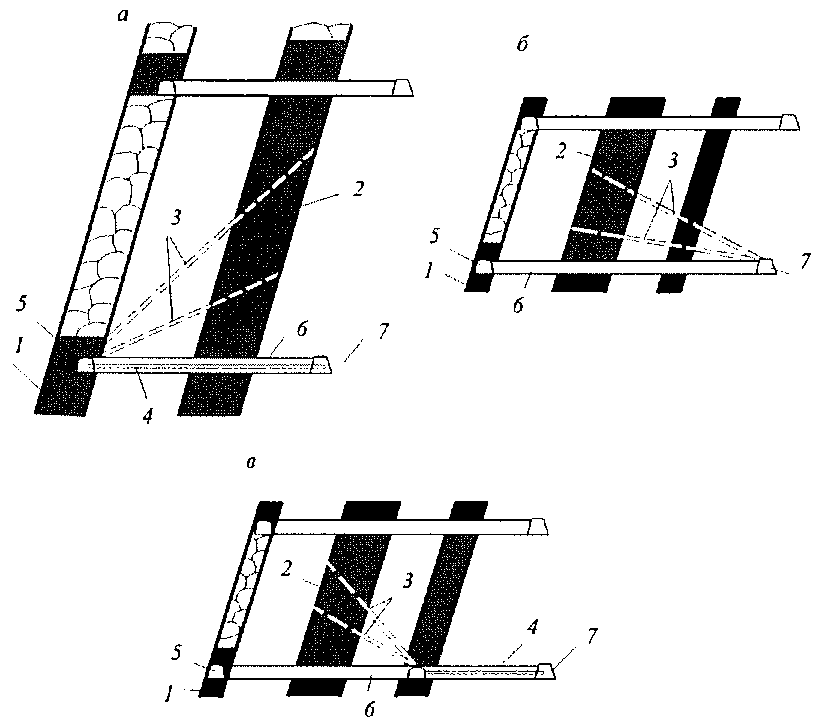

Рисунок 41 - Схема дегазации надрабатываемого

крутого пласта скважинами, пробуренными веером вкрест

его залегания:

а - скважины пробурены из выработок разрабатываемого пласта; б - скважины пробурены из полевого штрека; в - скважины пробурены из группового штрека. 1 - разрабатываемый пласт; 2 - сближенный пласт; 3 - дегазационные скважины; 4 - дегазационный трубопровод; 5 - откаточный штрек; 6 - промежуточный квершлаг; 7 - полевой штрек

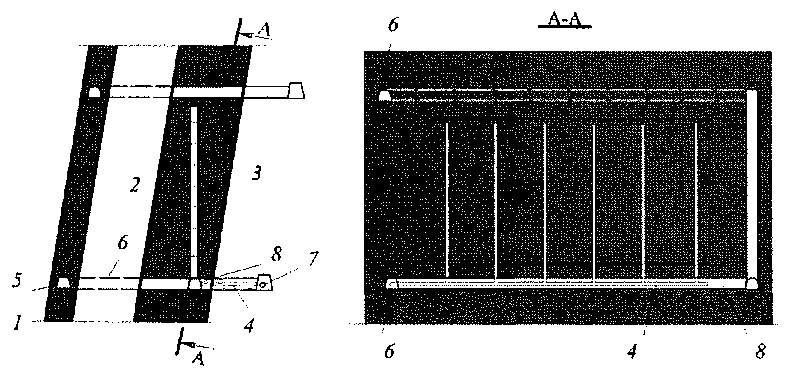

Рисунок 42 - Схема дегазации надрабатываемого пласта

скважинами, пробуренными по надрабатываемому пласту

из подготовительной выработки:

1 - разрабатываемый пласт; 2 - сближенный пласт; 3 - дегазационная скважина; 4 - дегазационный трубопровод; 5 - откаточный штрек; 6 - промежуточный квершлаг; 7 - полевой штрек; 8 - подготовительная выработка

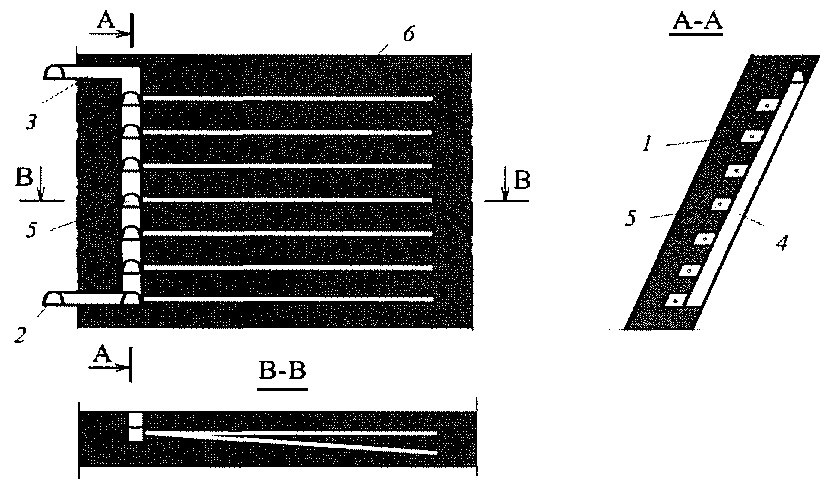

Рисунок 43 - Схема дегазации разрабатываемого пласта

скважинами, пробуренными по простиранию пласта

из подэтажных камер:

1 - разрабатываемый пласт; 2 - полевой штрек; 3 - промежуточный квершлаг; 4 - скат; 5 - камера; 6 - дегазационная скважина

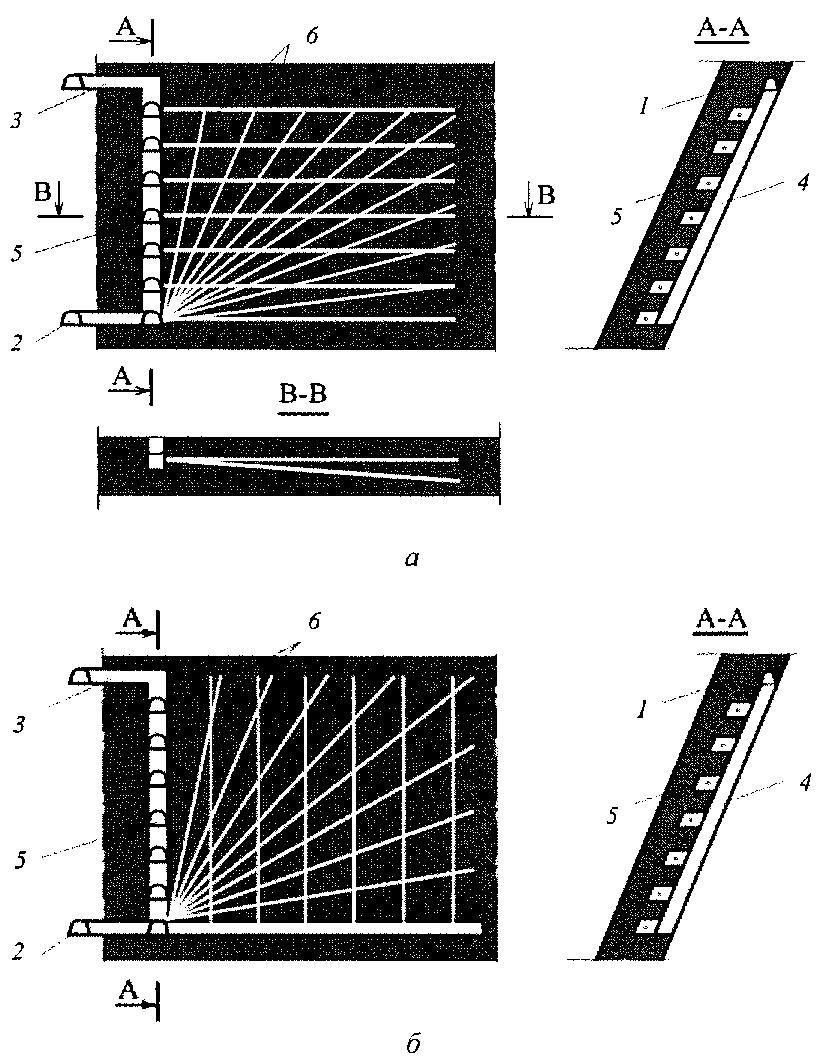

Рисунок 44 - Схема дегазации разрабатываемого пласта

перекрещивающимися скважинами, пробуренными из подэтажных

камер и из нижнего подэтажного штрека:

а - скважины пробурены из подэтажного штрека и подэтажных камер; б - скважины пробурены из подэтажного штрека и нижней подэтажной камеры; 1 - разрабатываемый пласт; 2 - полевой штрек; 3 - промежуточный квершлаг; 4 - скат; 5 - камера; 6 - дегазационная скважина.

157. Если промежуточные квершлаги пересекают надрабатываемый пласт, то скважины рекомендуется бурить веером в его плоскости из места его пересечения промежуточным квершлагом (рисунок 45).

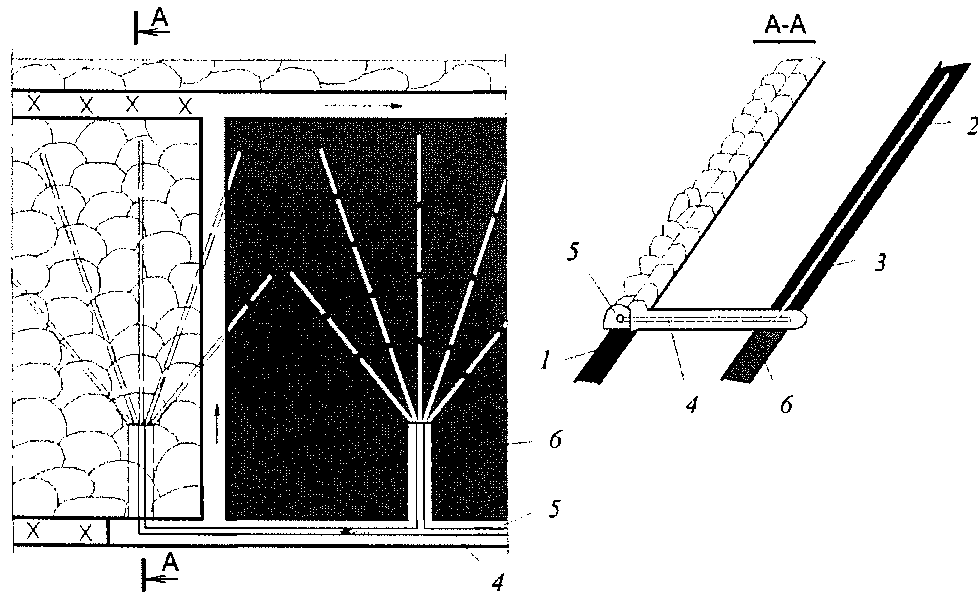

Рисунок 45 - Схема дегазации надрабатываемого

пласта скважинами, пробуренными веером

из промежуточного квершлага:

1 - разрабатываемый пласт; 2 - надрабатываемый пласт; 3 - дегазационные скважины; 4 - дегазационный трубопровод; 5 - выработка разрабатываемого пласта; 6 - квершлаг промежуточный

158. При пластовой подготовке крутого пласта дегазацию подрабатываемых и надрабатываемых пластов рекомендуется производить скважинами, пробуренными из выработок разрабатываемого пласта (рисунок 46).

159. При системе разработки длинными столбами по простиранию, когда штреки после прохода лавы погашаются, скважины на сближенный пласт рекомендуется бурить навстречу движению лавы (рисунок 46а).

160. При сплошной системе разработки скважины рекомендуется бурить из откаточного и (или) вентиляционного штрека разрабатываемого пласта на сближенные пласты в зону, разгружаемую от горного давления (рисунок 46б).

161. Скважины герметизируются на глубину не менее 10 м при их бурении из выработок разрабатываемого пласта и 6 м при бурении скважин в плоскости соседнего пласта или в плоскости пласта, вскрытого промежуточным квершлагом согласно пунктам 568 и 569 Инструкции по аэрологической безопасности угольных шахт.

162. Параметры дегазации сближенных крутых пластов рекомендуется устанавливать по рекомендациям, изложенным в разделе XI.

163. Рекомендуемая эффективность дегазации сближенных крутых пластов скважинами, пробуренными из горных выработок, приведена в таблице N 18.

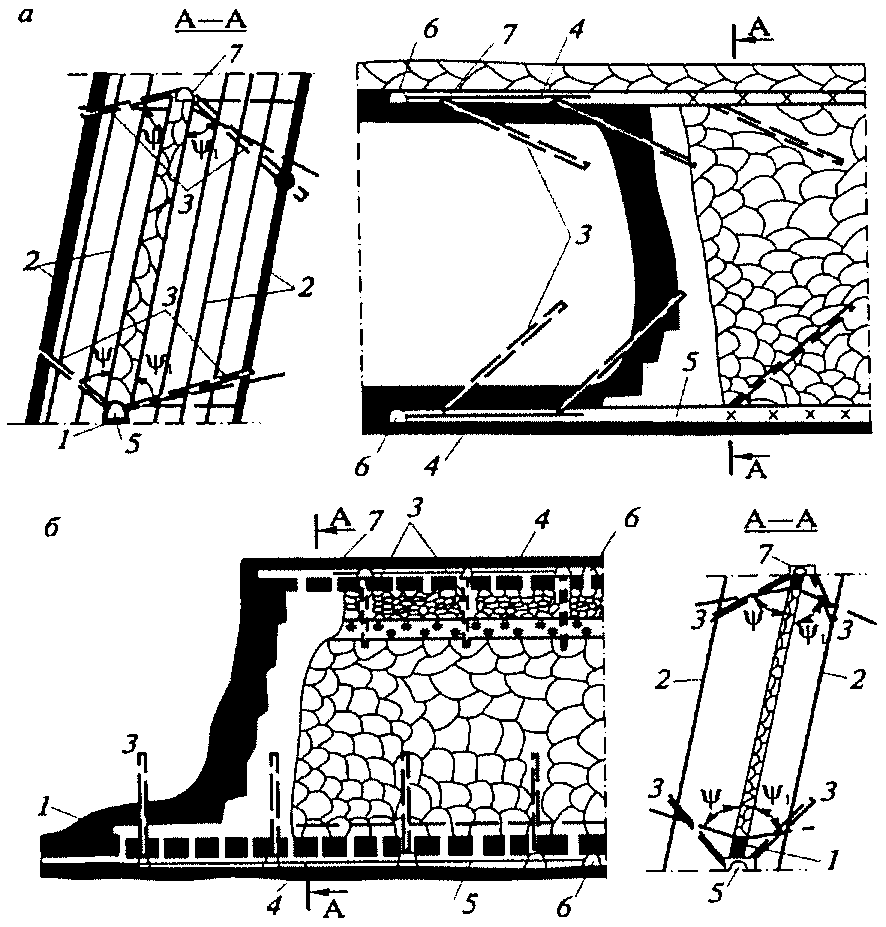

Рисунок 46 - Схема дегазации крутых сближенных

пластов скважинами, пробуренными из выработок

разрабатываемого пласта:

а - при столбовой системе разработки; б - при сплошной системе разработки. 1 - разрабатываемый пласт; 2 - сближенные пласты; 3 - дегазационные скважины; 4 - дегазационный трубопровод; 5 - откаточный штрек; 6 - промежуточный квершлаг; 7 - вентиляционный штрек; 00000231.wmz - угол разгрузки пород кровли; 00000232.wmz - угол разгрузки пород почвы

Таблица N 18 - Рекомендуемая эффективность схем дегазации сближенных крутых пластов

Схема дегазации	Условия применения и схема расположения скважин	Коэффициент дегазации источника, доли единицы	Минимальная величина разрежения у устья скважины
Схема дегазации	Условия применения и схема расположения скважин	Коэффициент дегазации источника, доли единицы	кПа	мм рт. ст.
Скважины пробурены вкрест надрабатываемого пласта	Скважины пробурены из полевого или группового штрека (рисунок 41 б, в)	0,5	6,7	50
Скважины пробурены вкрест надрабатываемого пласта	Скважины пробурены из откаточного штрека разрабатываемого пласта (рисунок 41а)	0,4	6,7	50
Скважины пробурены по восстанию надрабатываемого пласта	Скважины пробурены параллельно из выработки разрабатываемого пласта (рисунок 42)	0,6	6,7	50
Скважины пробурены по восстанию надрабатываемого пласта	Скважины пробурены веером из промежуточных квершлагов (рисунок 45)	0,7	6,7	50
Скважины пробурены веером на подрабатываемые и надрабатываемые пласты	Скважины пробурены из откаточного и вентиляционного штреков при столбовой системе разработки с погашением выработок за лавой (рисунок 46а)	0,4	6,7	50
	Скважины пробурены из откаточного и вентиляционного штреков при сплошной системе разработки (рисунок 46б)	0,5	6,7	50
Скважины пробурены по разрабатываемому пласту	Скважины пробурены по простиранию пласта (рисунок 43)	0,2	6,7	50
Скважины пробурены по разрабатываемому пласту	Перекрещивающиеся скважины (рисунок 44)	0,3	6,7	50

При невозможности обеспечения концентрации метана в газовоздушной смеси в дегазационном трубопроводе более 25% допускается снижение минимальной величины разряжения в дегазационных скважинах.
