Приложение

к приказу Федеральной службы

по экологическому, технологическому

и атомному надзору

от 8 декабря 2023 г. N 442

ИЗМЕНЕНИЯ,

ВНОСИМЫЕ В ФЕДЕРАЛЬНЫЕ НОРМЫ И ПРАВИЛА В ОБЛАСТИ

ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ "ИНСТРУКЦИЯ ПО ЛОКАЛИЗАЦИИ

И ЛИКВИДАЦИИ ПОСЛЕДСТВИЙ АВАРИЙ НА ОПАСНЫХ ПРОИЗВОДСТВЕННЫХ

ОБЪЕКТАХ, НА КОТОРЫХ ВЕДУТСЯ ГОРНЫЕ РАБОТЫ", УТВЕРЖДЕННЫЕ

ПРИКАЗОМ РОСТЕХНАДЗОРА ОТ 11 ДЕКАБРЯ 2020 Г. N 520

1. Пункт 27 изложить в следующей редакции:

"27. В подземных горных выработках горноспасательные работы приостанавливаются, и организуется вывод из зоны аварии людей, задействованных в данных работах, в следующих случаях:

рудничная атмосфера на аварийном участке, в котором действует пожар, находится во взрывоопасном состоянии;

концентрация метана у места тушения пожара на поступающей к очагу пожара или исходящей от пожара вентиляционной струе составляет 2% и более;

пожар в горной выработке или в выработанном пространстве начал сопровождаться вспышками и (или) взрывами горючих газов;

концентрация сернистого газа в рудничной атмосфере в горных выработках составляет 0,5% и более;

концентрация водорода в зарядных камерах составляет 0,5% и более;

концентрация оксида углерода в рудничной атмосфере в горных выработках составляет 5% и более;

произошли не предусмотренные ПЛА или действующим оперативным планом изменения режима проветривания горных выработок;

при пожаре в не изолированном взрывоустойчивыми изоляционными перемычками выработанном пространстве и (или) горных выработках, используемых для изолированного отвода метана, в которых возможно возникновение взрывоопасных концентраций горючих газов;

при пожаре в местах ведения взрывных работ, в складах взрывчатых материалов (далее - ВМ) и других местах их хранения, на транспортных средствах, перевозящих ВМ, когда пожар потушить первичными средствами пожаротушения не удалось;

параметры рудничной атмосферы превышают технические (функциональные) характеристики используемых изолирующих костюмов, средств индивидуальной защиты от высоких температур и (или) автономных изолирующих дыхательных аппаратов со сжатым кислородом (кислородно-азотной смесью) или химически связанным кислородом с номинальным временем защитного действия не менее четырех часов (далее - ДА);

в зоне высоких температур (температура воздуха равняется или превышает 27 °C) (далее - ЗВТ) при наличии непригодной для дыхания рудничной атмосферы температура воздуха в течение пяти минут повысилась на 3 °C и более;

получена информация о наличии других опасных факторов аварии, угрожающих жизни и здоровью лиц, выполняющих работы по локализации и ликвидации последствий аварии.".

2. Абзац второй пункта 12 приложения N 8 признать утратившим силу.

3. Приложение N 11 дополнить разделом следующего содержания:

"РАСЧЕТ ВЗРЫВООПАСНОСТИ РУДНИЧНОЙ АТМОСФЕРЫ НЕФТЯНЫХ ШАХТ

Расчет взрывоопасности рудничной атмосферы нефтяных шахт выполняется по сумме концентраций горючих газов - оксида углерода (CO), водорода (H₂), углеводородных газов (метан (CH₄), этан (C₂H₆), пропан (C₃H₈), н-бутан и изобутан (C₄H₁₀)) и паров жидких и твердых углеводородов (пентан, изопентан C₆ и выше) в смеси с кислородом (O₂).

Взрывоопасность рудничной атмосферы рассчитывается в следующем порядке:

рассчитывается общее содержание в рудничной атмосфере горючих газов C_г, %, по формуле:

, (19)

где: C_CO - концентрация оксида углерода в рудничном воздухе, %;

- концентрация водорода в рудничном воздухе, %;

- суммарные концентрации углеводородных газов в рудничном воздухе, %;

- суммарные концентрации паров жидких и твердых углеводородов в рудничном воздухе, %;

рассчитывается доля CO, H₂, углеводородных газов УВг и паров УВп в смеси по формулам:

; (20)

; (21)

; (22)

. (23)

При этом должно выполняться условие:

(24)

Взрывоопасность рудничной атмосферы определяется по треугольникам взрываемости, представленным на рисунках 10 - 27 настоящего приложения. Для этого из представленных на рисунках 10 - 27 треугольников взрываемости необходимо найти треугольник взрываемости, соответствующий рассчитанным по формулам (20) и (23) настоящей приложения значениям P_CO и P_УВп, далее на выбранном треугольнике наносится точка с координатами (C_г, O₂), где O₂ - концентрация кислорода в рудничном воздухе, %. Если нанесенная точка находится внутри треугольника взрываемости, соответствующего рассчитанному по формуле (22) настоящего приложения значению , рудничная атмосфера находится во взрывоопасном состоянии.

Уровень взрывоопасности состояния оценивается удаленностью точки от предельных линий внутри каждого из треугольников.

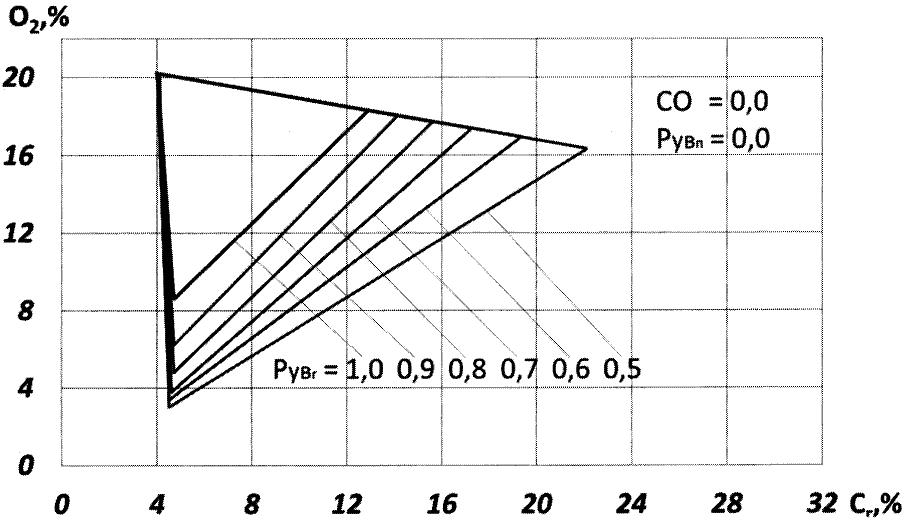

Рис. 10. Треугольник взрываемости при P_CO = 0,0 и P_УВп = 0,0

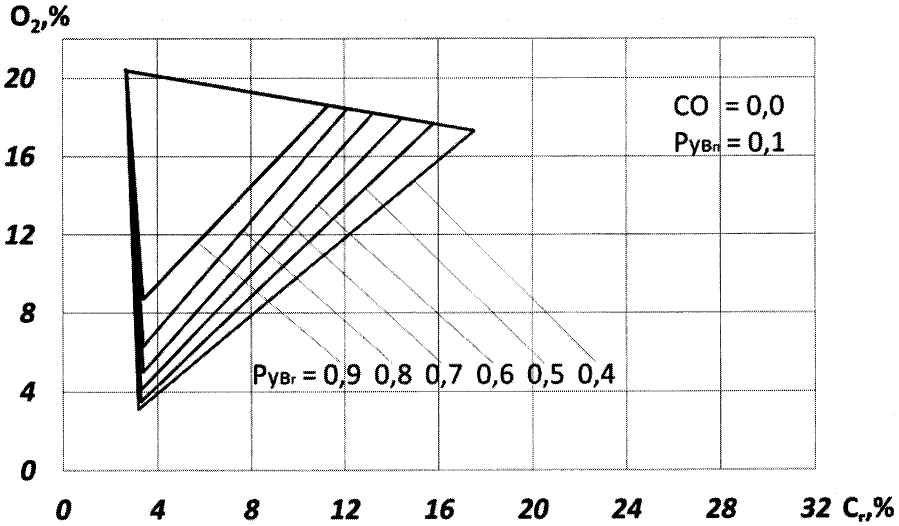

Рис. 11. Треугольник взрываемости при P_CO = 0,0 и P_УВп = 0,1

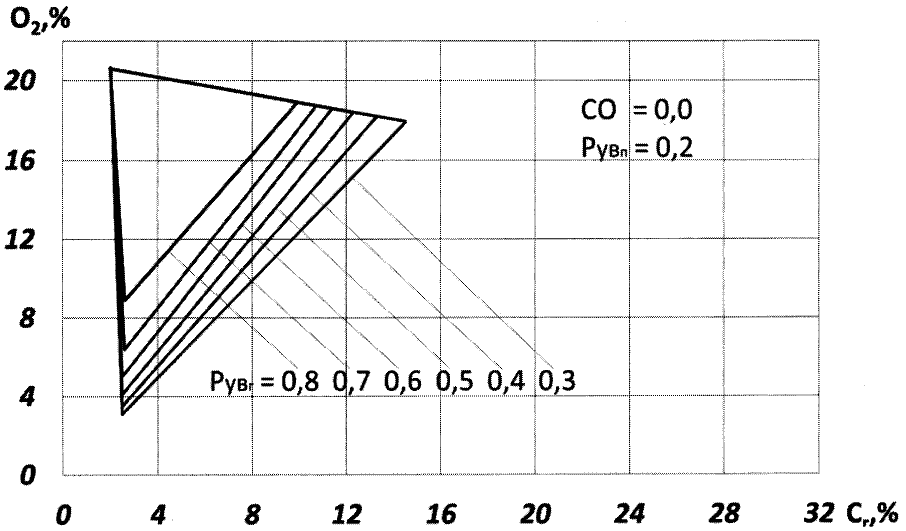

Рис. 12. Треугольник взрываемости при P_CO = 0,0 и P_УВп = 0,2

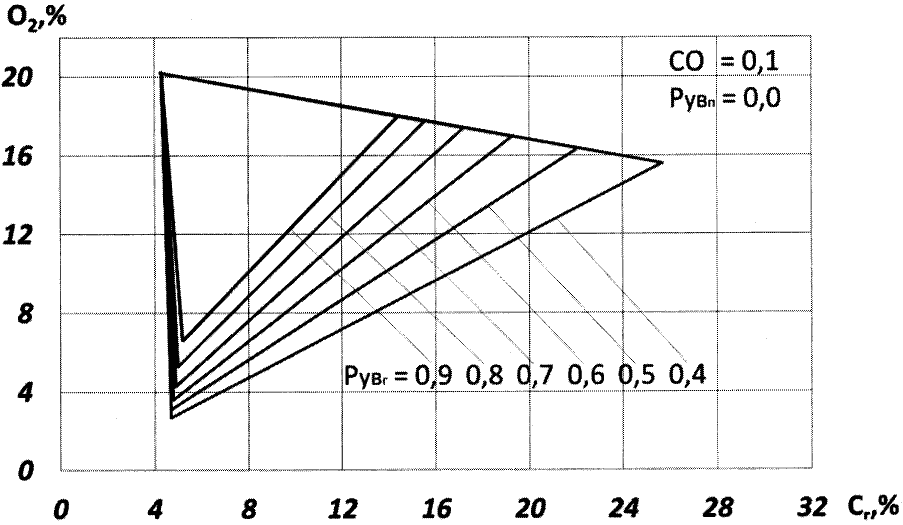

Рис. 13. Треугольник взрываемости при P_CO = 0,1 и P_УВп = 0,0

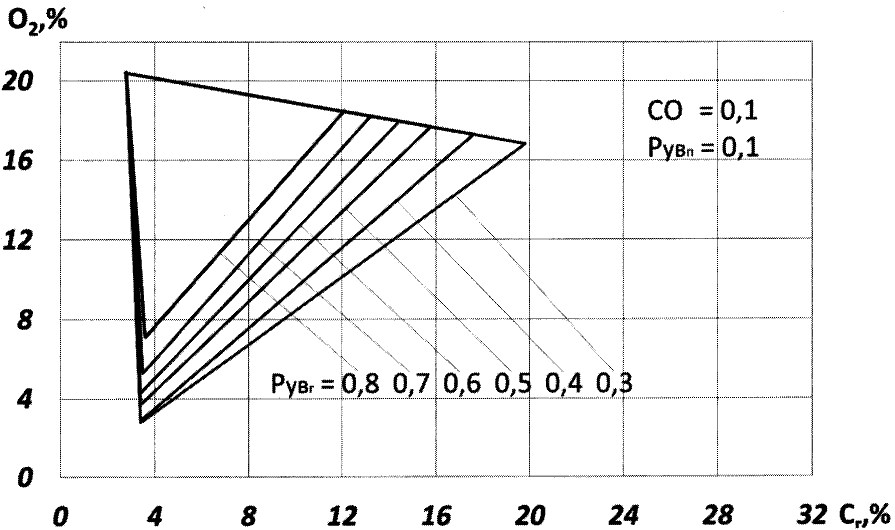

Рис. 14. Треугольник взрываемости при P_CO = 0,1 и P_УВп = 0,1

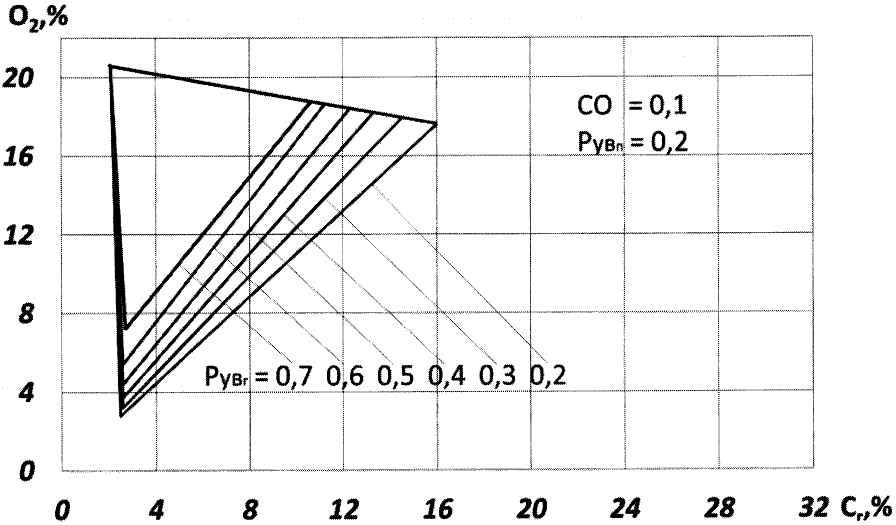

Рис. 15. Треугольник взрываемости при P_CO = 0,1 и P_УВп = 0,2

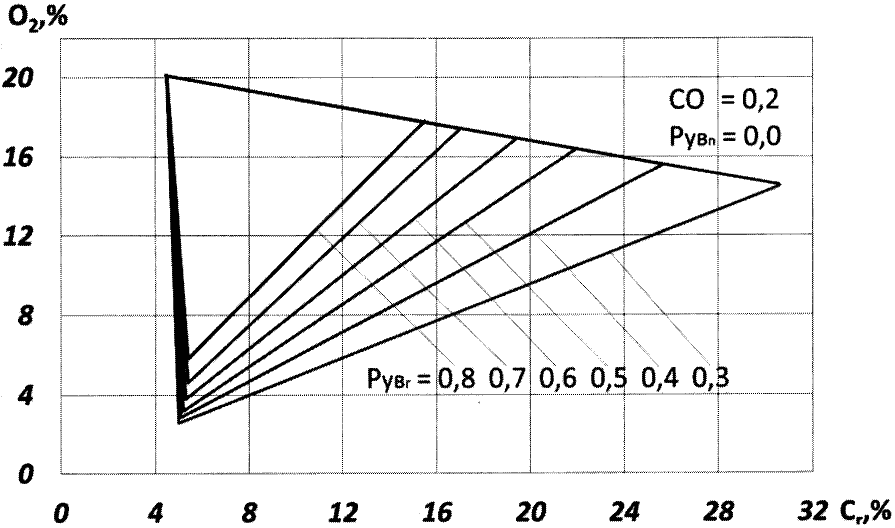

Рис. 16. Треугольник взрываемости при P_CO = 0,2 и P_УВп = 0,0

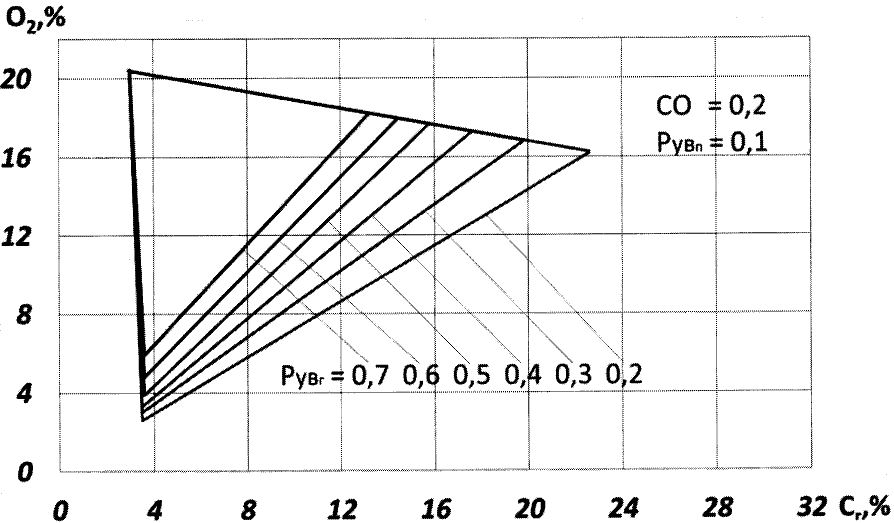

Рис. 17. Треугольник взрываемости при P_CO = 0,2 и P_УВп = 0,1

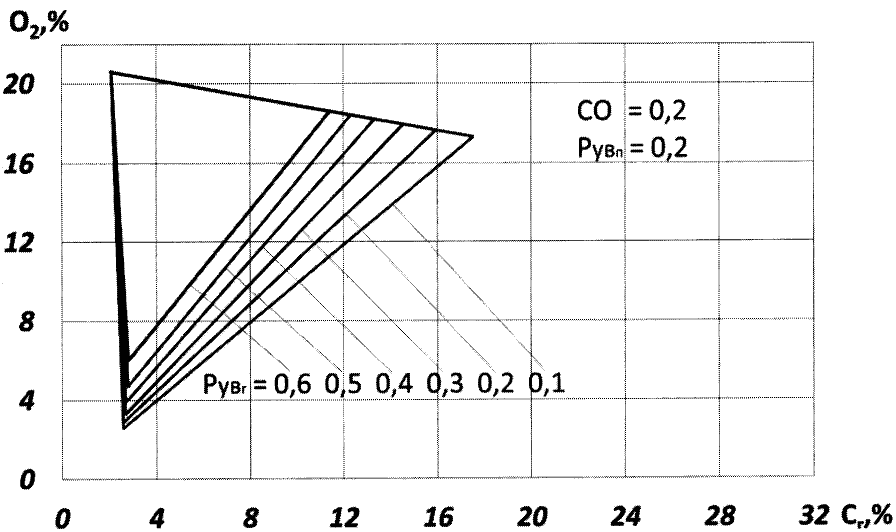

Рис. 18. Треугольник взрываемости при P_CO = 0,2 и P_УВп = 0,2

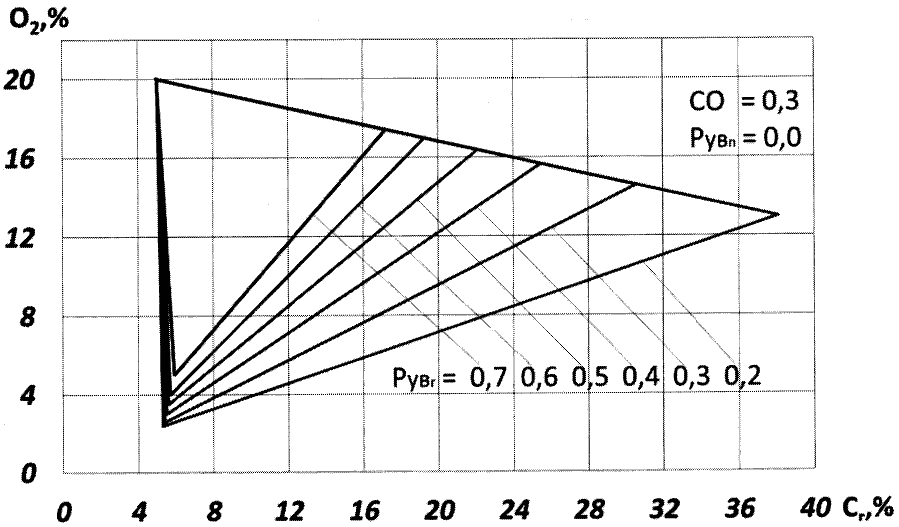

Рис. 19. Треугольник взрываемости при P_CO = 0,3 и P_УВп = 0,0

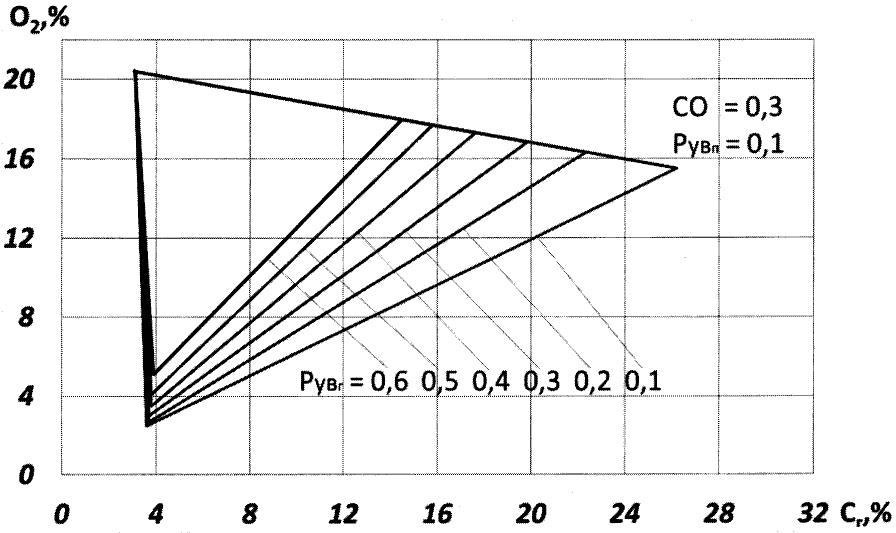

Рис. 20. Треугольник взрываемости при P_CO = 0,3 и P_УВп = 0,1

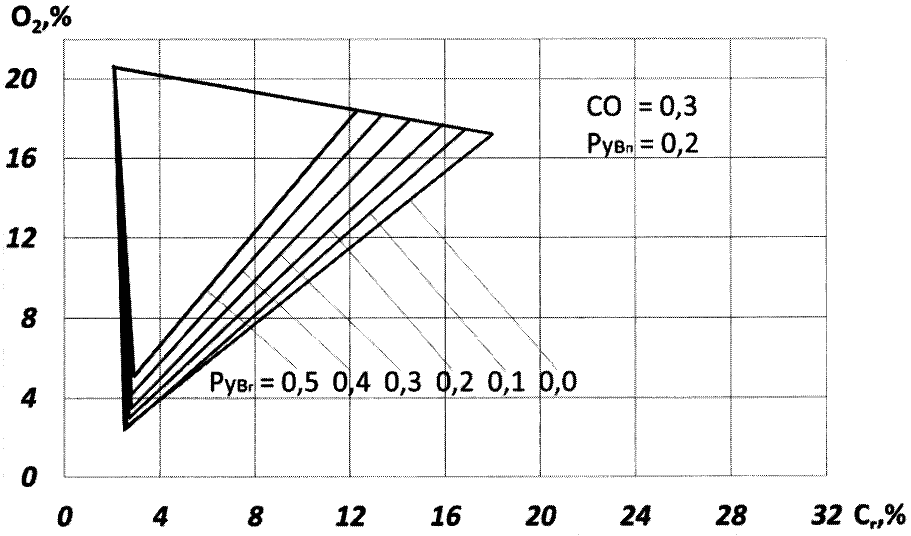

Рис. 21. Треугольник взрываемости при P_CO = 0,3 и P_УВп = 0,2

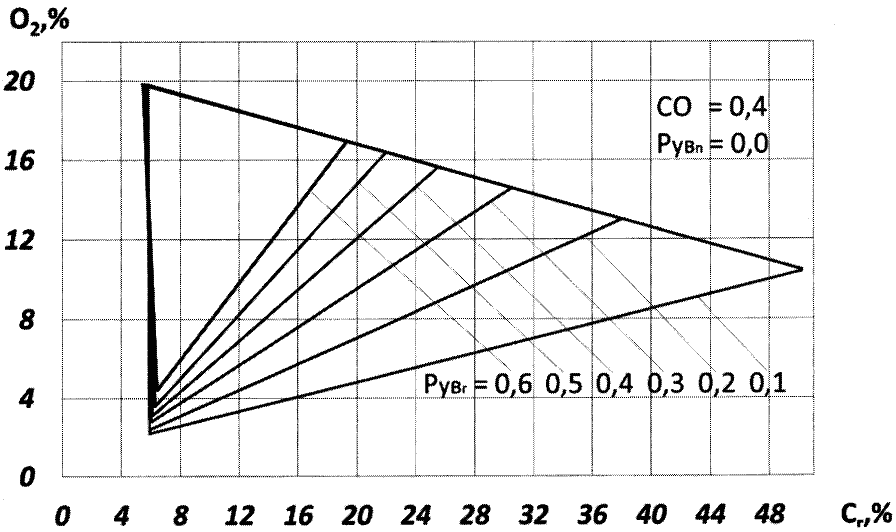

Рис. 22. Треугольник взрываемости при P_CO = 0,4 и P_УВп = 0,0

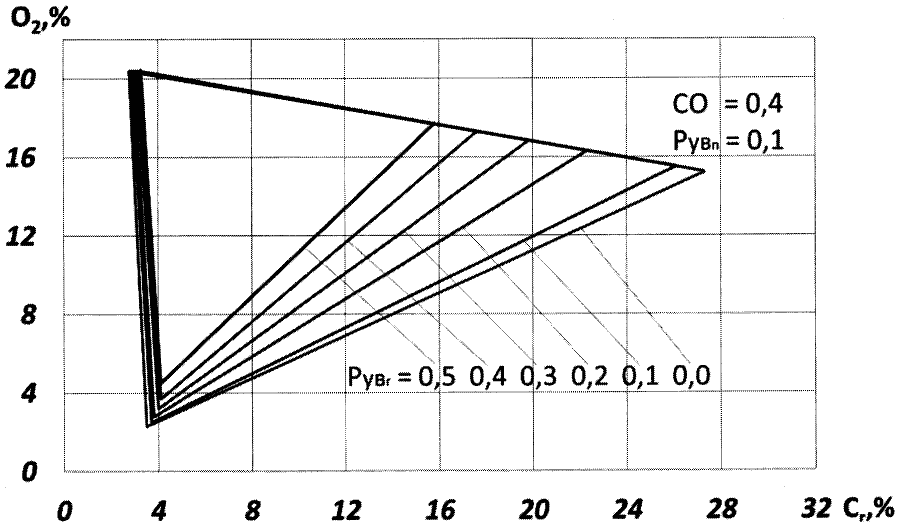

Рис. 23. Треугольник взрываемости при P_CO = 0,4 и P_УВп = 0,1

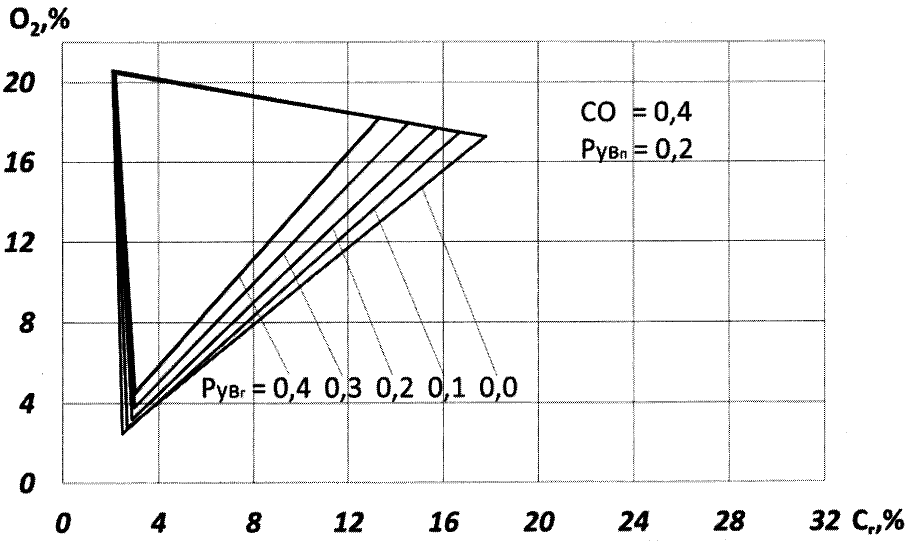

Рис. 24. Треугольник взрываемости при P_CO = 0,4 и P_УВп = 0,2

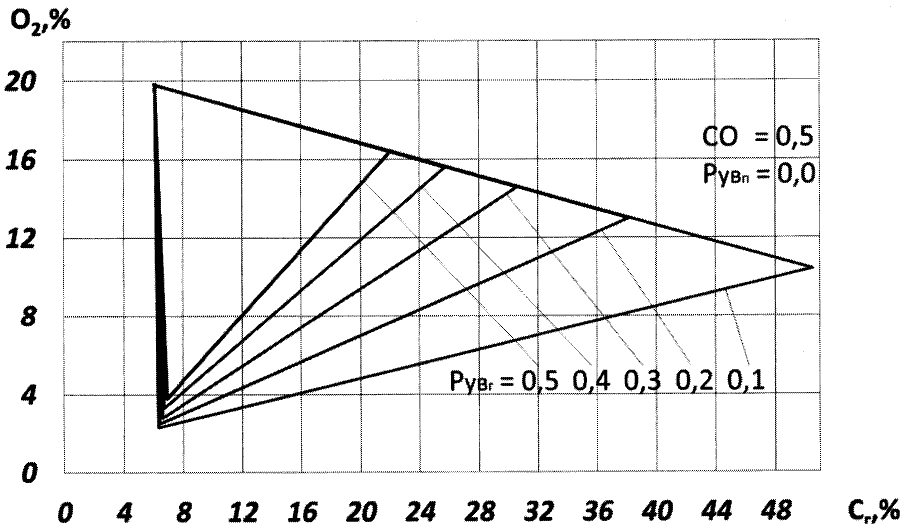

Рис. 25. Треугольник взрываемости при P_CO = 0,5 и P_УВп = 0,0

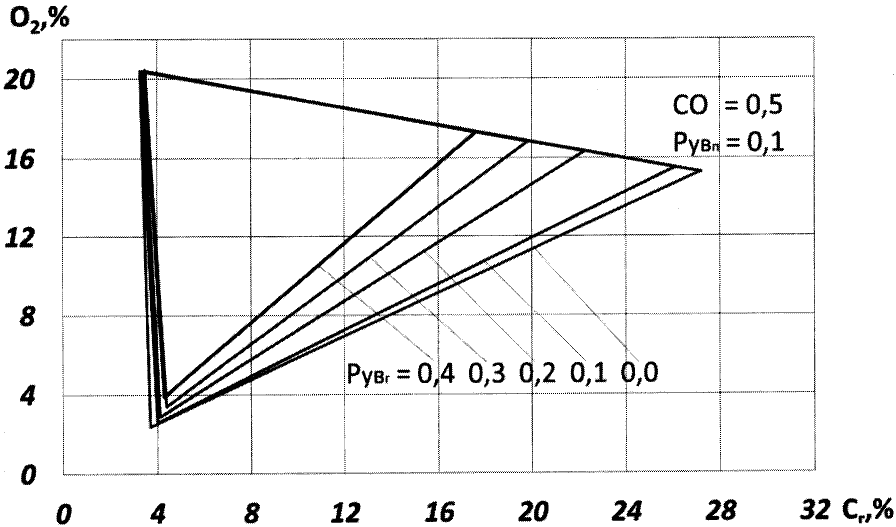

Рис. 26. Треугольник взрываемости при P_CO = 0,5 и P_УВп = 0,1

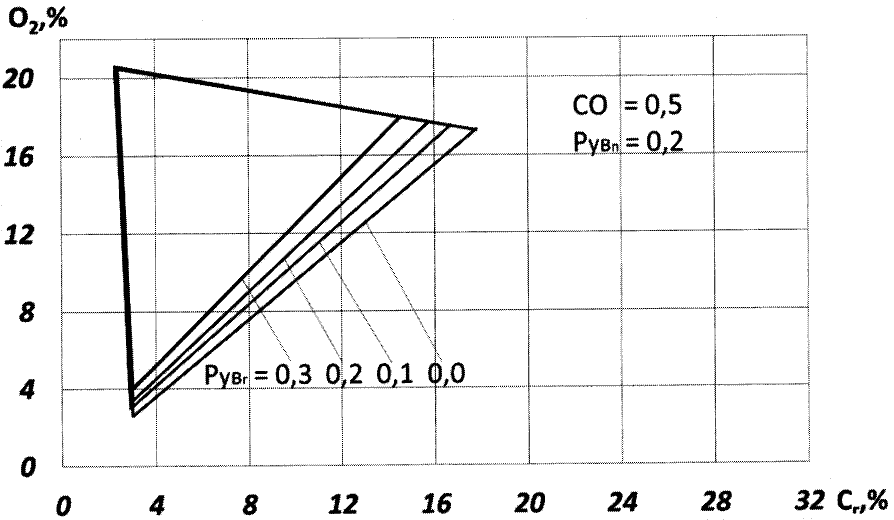

Рис. 27. Треугольник взрываемости при P_CO = 0,5 и P_УВп = 0,2

".
