Эффективность топологии оконечных средств оповещения населения рекомендуется определять как значение дроби, в которой числитель это расчетная численность людей, гарантированно получающих сигналы оповещения и речевую информацию в зоне адекватной идентификации информации, а знаменатель - общая численность людей, находящихся в зоне оповещения.

Эффективность топологии зоны оповещения считается удовлетворительной при значении дроби:

не менее 0,99 в зоне оповещения при доведении до населения звукового сигнала оповещения (звук сирены);

не менее 0,75 в зоне оповещения при доведении до населения сигнала оповещения и речевой информации.

Для оценки эффективности топологии зоны оповещения рассчитываются два основных показателя:

коэффициент эффективности по площади;

коэффициент эффективности по населению.

Значение коэффициента также лежит в пределах от 0 до 1, а при выражении в процентах от 0% до 100%.

Первый коэффициент показывает соотношение величины суммарной площади, на территории которой выполняется условие превышения на заданную величину уровня сигнала над уровнем шума (далее - зона адекватной идентификации информации) к величине площади территории, подлежащей озвучиванию (далее - зона уличного оповещения).

Второй коэффициент показывает отношение количества людей, находящихся в зоне адекватной идентификации звукового сигнала оповещения и речевой информации к количеству людей, находящихся в границах зоны уличного оповещения.

Величина коэффициента эффективности по площади указывает на оптимальность топологии оконечных средств звукового оповещения с точки зрения охвата наибольшей площади и характеризует качество проработки электроакустического расчета - чем больше данный коэффициент, тем более оптимально произведен электроакустический расчет.

Величина коэффициента эффективности по населению (величина коэффициента эффективности топологии зоны оповещения) указывает на достижение требуемых показателей по оповещению населения, то есть на то, какая часть населения в зоне уличного оповещения находится в зоне адекватной идентификации информации.

При равномерном распределении плотности населения в зоне уличного оповещения величины первого и второго коэффициентов равны.

Однако, коэффициент эффективности по населению может быть, как больше величины коэффициента эффективности по площади, так и меньше и зависит от распределения плотности населения в пределах зоны уличного оповещения.

Последовательность расчета сводится к расчету коэффициента эффективности по площади и последующему расчету на его основе коэффициента эффективности по населению.

Для расчета коэффициента эффективности по площади необходимы два параметра: площадь зоны уличного оповещения, определение которой лежит вне плоскости настоящей методики и определяется требованиями нормативных актов и площадь зоны адекватной идентификации сигналов оповещения и речевой информации, значение которых определяется в ходе электроакустического расчета.

При вычислении значения площади адекватной идентификации информации рекомендуется придерживаться следующего порядка:

1. Определение границ зоны уличного оповещения.

2. Сбор данных о шумовой обстановке.

3. Определение зоны адекватной идентификации, созданной средствами оповещения населения за пределами зоны уличного оповещения.

4. Расчет минимального звукового давления, обеспечивающего превышение уровня сигнала над уровнем шума на заданную величину на границе зоны уличного оповещения.

5. Выбор места размещения громкоговорителей.

6. Расчет уровня звукового давления.

7. Подбор марки и модели громкоговорителей речевоспроизводящей установки с параметрами не менее, рассчитанных на предыдущем этапе. Определение параметров его установки.

8. Расчет уровня звукового давления на границе территории, подлежащей озвучиванию с учетом выбранной модели громкоговорителя.

9. Корректировка решений, принятых на предыдущем этапе, в случае не достижения требуемого уровня звукового давления на границе зоны уличного оповещения.

10. Расчет в вертикальной и горизонтальной плоскостях векторов излучения, определения влияния препятствий, определение зон акустической тени.

11. Расчет санитарно-защитной зоны (далее - СЗЗ). Определение перечня организационно-технических мероприятий по ограничению доступа в СЗЗ.

12. Оценка эффективности топологии оконечных средств звукового оповещения.

13. Оформление результатов расчета (графическая и текстовая часть).

Определение границ зоны уличного оповещения производится исходя из требований законодательства Российской Федерации и технического задания на создание или реконструкцию системы оповещения населения (рис. N 1).

Рисунок N 1. Граница зоны уличного оповещения.

При определении зон уличного оповещения принимаются во внимание границы селитебных территорий и границы зон адекватной идентификации информации, создаваемые иными оконечными средствами оповещения (рис. N 2).

Рисунок N 2. Граница селитебной территории и граница

зоны адекватной идентификации информации.

Такие зоны являются импликативными по отношению к зоне уличного оповещения. Импликация таких зон необходима для обеспечения превышения не менее, чем на 15 дБА <19> суперпозиции звуковых сигналов, поступающих от других источников звука.

--------------------------------

<19> "ГОСТ Р 55199. Национальный стандарт Российской Федерации. Гражданская оборона. Оценка эффективности топологии оконечных устройств оповещения населения. Общие требования".

После определения границ зоны уличного оповещения производится измерение уровня фонового шума в пределах границ зоны уличного оповещения для расчета минимального, но достаточного уровня звукового давления, создаваемого оконечным средством оповещения типа "речевоспроизводящая установка" на территории зоны уличного оповещения.

При отсутствии подтвержденных данных об уровне шума в зоне уличного оповещения измерение уровней шума рекомендуется производить приборами прошедшими установленным образом метрологическую поверку в режиме интеграции по времени (Slow) с применением частотной коррекции А (дБА).

Измерение уровней шумов может на выбор проводится с применением двух методов: как снятие сетки шумов, так и снятие карты шумов, а также комбинации этих методик.

Формирование сетки шумов предполагает измерение уровней шумов через регулярные расстояния, как правило от 50 до 250 метров. При этом, чем более неоднородный уровень шума в зоне уличного оповещения, тем меньше должен быть шаг. Применение метода сетки шумов наиболее часто применяется на больших открытых площадках.

Снятие карты шумов подразумевает измерение уровня шумов в местах наиболее вероятного пребывания людей и на маршрутах их передвижения в часы "пик" (максимального уровня шума). Формирование карты шумов предполагает измерение уровней шумов через регулярные расстояния, также от 50 до 250 метров. При этом, чем более неоднородный уровень шума в зоне уличного оповещения, тем меньше должен быть шаг. Применение метода карты шумов наиболее часто применяется на территориях со сложившейся застройкой или на площадях с ограниченным доступом.

После формирования карты/сетки шумов рекомендуется произвести верификацию измерений с целью исключения ошибочных измерений. В случае, когда измерение уровня шума нецелесообразно, например, на строящихся объектах при высоком уровне фоновых шумов, создаваемых строительным процессом или наоборот в случае отсутствия технологических шумов, создаваемых объектом в процессе его нормальной эксплуатации, допускается применение значений уровней шумов рассчитанных в рамках разработки разделов 2 - 4 проектно-технической документации на создание или реконструкцию системы оповещения населения и/или применение типовых значений уровней шумов, характерных для объектов и территорий аналогичного назначения. При этом необходима последующая проверка уровней фонового шума и корректировка решений по количественному и номенклатурному составу оконечных средств оповещения, в случае если расчетный уровень шума ниже, измеренного.

Определение наличия иных (не относящихся к системам оповещения населения) средств оповещения рекомендуется выполнять для обеспечения соответствия требованиям "ГОСТ 55199. Национальный стандарт Российской Федерации. Гражданская оборона. Оценка эффективности топологии оконечных устройств оповещения населения. Общие требования". Рекомендуется учитывать территории, озвучиваемые ранее установленными средствами оповещения. Сбор информации производится на основе данных, ранее указанных в техническом задании и проектно-технической документации действующей системы оповещения населения и результатах обследования территории. При осуществлении сбора данных важно принимать во внимание не только те средства оповещения, которые установлены непосредственно на территории зоны уличного оповещения, но и расположенные за ее пределами, но имеющие зону звукопокрытия, перекрывающуюся с озвучиваемой территорией.

При этом, в случае отсутствия сведений о формируемой сторонними средствами оповещения зоны адекватной идентификации сигнала (речевой информации), рекомендуется произвести ее расчет в соответствии с настоящей методикой, для определения границ этой зоны и проанализировать ее влияние на зону уличного оповещения нового объекта или территории (рис. N 3).

Рисунок N 3. Граница зоны адекватной идентификации

информации с учетом сторонних средств оповещения.

При этом отображение зон звукового покрытия этих средств должно иметь существенные визуальные различия как от вновь рассчитываемых для формирования зоны уличного оповещения, так и между ранее введенными в эксплуатацию.

Следующим этапом является расчет минимальных уровней звукового давления на границе зоны уличного оповещения с учетом превышения уровня сигнала оповещения над уровнем шума на заданную величину. Минимальный уровень сигнала оповещения вычисляется по формуле:

P_мин = P_шум + 15 дБА, где

P_мин - искомая величина минимального уровня звукового давления на границе зоны уличного оповещения

P_шум - измеренный уровень шума в точке наиболее близкой к границе зоны уличного оповещения.

15 дБА - величина превышения уровня сигнала над уровнем шума

Рисунок N 4. Минимальные уровни звукового давления

на границах зоны уличного оповещения.

Расчет рекомендуется производить для всех точек измерения, находящихся у границы зоны уличного оповещения (рис. N 4).

Далее, осуществляется выбор предполагаемого места установки громкоговорителей для оповещения территории зоны уличного оповещения.

При выборе мест установки рекомендуется использовать расчетные значения длин векторов вдоль оси излучения для основных типов и моделей громкоговорителей для уровней шума определенных на предыдущем этапе. Использование этих данных сократит количество итераций при выборе мест расположения и модели громкоговорителей. Также одними из важных параметров выбора места расположения являются наличие стационарной сети напряжения, системы заземления и стационарной сети связи.

От выбранной точки размещения громкоговорителей к каждой точке с измеренным уровнем шума на границе зоны уличного оповещения восстанавливается вектор (рис. N 5). Для каждого вектора вычисляется его длина.

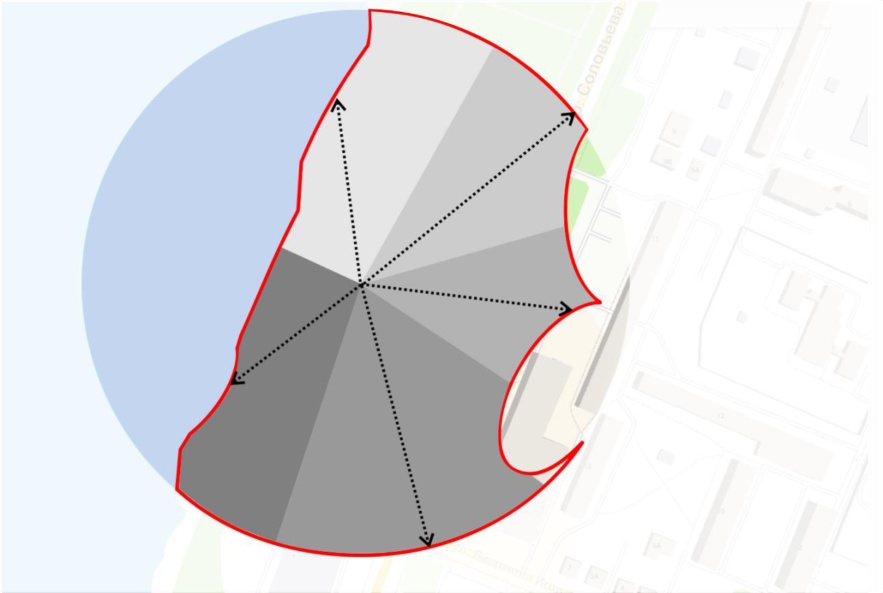

Рисунок N 5. Векторы вдоль осей

излучения громкоговорителей.

На следующем этапе векторы объединяются в группы. Как правило в одну группу объединяются вектора расстояние между крайними векторами, которых не превышает угол 60 градусов. Однако, для различных моделей громкоговорителей и на различных частотах этот параметр отличается и подбирается экспериментально, либо по заранее сформированным данным.

Назначение группы векторов - определить количество громкоговорителей, при этом группа векторов будет излучаться одним громкоговорителем.

Далее рекомендуется определить способ установки громкоговорителей.

Исходя из предполагаемого способа определяется высота установки громкоговорителей.

На основании полученных данных производится расчет длины вектора распространения для каждого вектора по формуле:

где:

L - (м), протяженность вектора распространения звука вдоль оси громкоговорителя;

h - (м), высота установки громкоговорителя. Складывается из высоты точки установки и высоты конструкции крепления громкоговорителя;

1,5 - коррекция высоты установки громкоговорителя относительно высоты органов слуха среднестатистического человека ("ГОСТ Р 55199. Национальный стандарт Российской Федерации. Гражданская оборона. Оценка эффективности топологии оконечных устройств оповещения населения. Общие требования");

L проекции (м) длина вектора, определенная на предыдущем этапе.

Осуществляется расчет минимально необходимого уровня звукового давления для каждого вектора в точке излучения по формуле:

SP_L = SP_мин + 20lg L - 1

SP_L (дБ) - уровень звукового давления, который должен быть создан громкоговорителем;

SP_мин (дБ) - минимальный уровень звукового давления на границе зоны уличного оповещения;

L (м) - протяженность вектора распространения звука вдоль оси громкоговорителя.

"- 1" (м) поправка на точку измерения SPL громкоговорителя

Рисунок N 6. Зоны покрытия громкоговорителями

относительно векторов.

Полученный результат определяет минимальный уровень звукового давления, который позволит создать на границе зоны уличного оповещения уровень звукового давления сигнала оповещения, не менее рассчитанного на предыдущих этапах и обеспечивающего превышение уровня сигнала над уровнем шума на заданную величину (рис. N 6).

В соответствии с полученными данными о звуковом давлении в точке излучения подбираются марки и модели громкоговорителей, удовлетворяющие требованиям по звуковому давлению. При этом рекомендуется учитывать не только расчет вдоль оси излучения громкоговорителя, но и поправочные коэффициенты снижения звукового давления для векторов с отклонением от оси излучения.

После определения для каждой группы векторов марки и модели громкоговорителя рассчитывается уровень звукового давления, на границе зоны уличного оповещения с учетом снижения уровня звукового давления при отклонении от оси излучения, затухания звуковой волны в свободном пространстве и поправочного коэффициента, учитывающего тип транслируемого сигнала.

Данный расчет производится по формуле:

где:

SP_{номинал} (дБ) уровень звукового давления на частоте 1 кГц на номинальной мощности. (Важно принимать именно значение на частоте 1 кГц, а не в полосе частот);

SP_речь (дБ) поправочный коэффициент транслируемого сигнала. Для сиренного оповещения = 0 дБ, для обработанного речевого сообщения = 6 дБ;

- (дБ) коэффициент снижения уровня звукового давления в зависимости от угла отклонения от оси громкоговорителя.

Для построения зоны покрытия громкоговорителем рекомендуется провести расчет уровня звукового давления для каждого из векторов. Для более точного построения зоны передачи сигналов оповещения и экстренной информации рекомендуется провести аналогичные операции и внутри зоны уличного оповещения, однако, при равномерном уровне шума, данную операцию можно не производить.

Полученные результаты уровня звукового давления на границе территории, подлежащей оповещению вносятся в графический раздел акустического расчета. Расчет выполняется для каждого громкоговорителя.

По завершению расчетов рекомендуется произвести проверку полученных результатов, в частности проверить обеспечение превышения уровня сигнала над уровнем шума на границе зоны уличного оповещения на заданную величину, особое внимание следует уделить значению уровня звукового давления в направлениях, отличных от оси излучения громкоговорителя. В случае, если уровень звукового давления ниже требуемого - осуществляется корректировка положения громкоговорителя. Корректировка может быть осуществлена несколькими способами:

изменением азимута установки громкоговорителя;

изменением угла места установки громкоговорителя;

изменением места установки громкоговорителя путем его смещения ближе к границе зоны озвучивания или перпендикулярно оси излучения.

При невозможности достичь требуемых показателей рекомендуется выполнить одно и или несколько из предложенных действий:

изменить модель применяемого громкоговорителя;

изменить группировку векторов;

изменить параметры установки громкоговорителей (местоположение, углы и азимут установки);

изменить топологию построения системы оповещения.

Для определения зон акустической тени, создаваемых зданиями и сооружениями, расположенными на пути распространения звуковых волн, рекомендуется построение профилей трасс в горизонтальной и вертикальной плоскостях. При этом построение профиля в горизонтальной плоскости позволяет определить препятствия, оказывающие влияние на распространение звуковых волн, а в вертикальной плоскости - определить степень влияния этих препятствий (рис. N 7).

Рисунок N 7. Определение зон акустической тени.

Для определения влияния, окружающих объект, конструкций, зданий и сооружений рекомендуется на плане определить их местоположение и высоту (рис. N 8).

Рисунок N 8. Влияние на распространение звука, окружающих

объект, конструкций, зданий и сооружений.

После этого определить количество векторов, которые на пути распространения встречаются с препятствием.

В вертикальном разрезе нанести на горизонтальной оси в начале координат точку установки громкоговорителя.

На вертикальной оси отметить высоту установки громкоговорителя - точка "A".

По горизонтальной оси отложить расстояние от точки установки громкоговорителя до границы зоны уличного оповещения, соответствующего вектора и на высоте 1,5 метра по вертикальной оси установить точку "B".

Отложить на горизонтальной оси длины от места установки громкоговорителя до препятствий, находящихся на пути распространения и на вертикальной оси отложить высоты препятствий.

Соединить точку "A" (место установки громкоговорителя) с точкой "B" (место наблюдателя на границе зоны уличного оповещения). Определить пересекает ли препятствие вектор, направленный вдоль оси громкоговорителя в случае, если вектор пересекает препятствие, то область от места нахождения препятствия до границы зоны уличного оповещения попадает в зону акустической тени.

В случае, если вектор не пересекает препятствие, то необходимо от точки установки громкоговорителя восстановить еще один вектор, имеющий угол места меньший, чем угол места осевого вектора громкоговорителя.

Шаг, с которым необходимо восстанавливать вектор определяется экспериментально и в большинстве случаев его значение находится от 1° до 5°.

После восстановления вектора производится проверка на предмет пересечения вектора с препятствием.

В случае если вектор пересекает препятствие, то целесообразно восстановить еще один вектор, угол места которого, является биссектрисой между вектором, пересекающимся с препятствием и ближайшим вектором, не пересекающим препятствие. Зона от начала препятствия до точки окончания вектора на высоте 1,5 метра - есть зона акустической тени.

Точки для каждого из векторов, имеющих пересечение с препятствием наносят на план территории.

Последовательное соединение соседних точек образует замкнутую область, являющуюся зоной акустической тени.

При расчете зоны оповещения и размещения оконечных средств оповещения населения необходимо производить расчет санитарно-защитных зон оконечных средств оповещения населения, в которых уровень звукового давления сигнала на номинальной мощности превышает уровень 120 дБА, для принятия мер по исключению попадания в них людей без защиты органов слуха.

Для этого вычисляются длины векторов громкоговорителя в направлении наиболее вероятного нахождения людей. Вычисление длины векторов производится по формуле:

L_сзз = 10^{(sp - sp120) / 20}, где:

L_сзз (м) - протяженность санитарно-защитной зоны в направлении вектора, отсчитывается от раскрыва рупорного громкоговорителя;

SP (дБА) уровень звукового давления на частоте 1 кГц на номинальной мощности;

SP120 - (дБА) пороговое значение допустимого уровня звукового давления.

Образованные окончанием векторов последовательно соединенные точки очерчивают область, в которой уровень звукового давления сигнала на номинальной мощности превышает уровень 120 дБА. В случае возможности неконтролируемого нахождения в ней людей, рекомендуется предусмотреть организационные мероприятия по недопущению нахождения людей в данной области во время сеанса оповещения без средств защиты от звука.

Для оповещения людей на открытых территориях, в зданиях и сооружениях с уровнем шума более 105 дБА необходимо предпринимать дополнительные технические и/или организационные меры (дополнительные световые оповещатели и т.п.) для привлечения внимания населения к сигналам оповещения и экстренной информации.

Эффективность топологии оконечных устройств оповещения в отношении озвучиваемой площади вычисляется по формуле:

где:

E_S - безразмерная величина, эффективность топологии оконечных устройств оповещения в отношении площади озвучивающей территории. В случае необходимости выражения величины в процентах, необходимо произвести умножение данной величины на 100%.

S_аиио - м², площадь адекватной идентификации информации оповещения. Вычисляется на предыдущих этапах, путем вычитания из значения площади зоны уличного оповещения, значения суммы площадей акустической тени, вычисляемую в соответствии с ранее описанными правилами.

S_зуо - м², площадь зоны уличного оповещения. Вычисляется как разность значения площади зоны, подлежащей озвучиванию и значений площадей зон, ограниченных границами промышленных зон, потенциально опасных и опасных производственных объектов (промышленных территорий).

Эффективность топологии оконечных устройств оповещения в отношении населения, находящегося в зоне уличного оповещения, оценивается с учетом плотности населения на оповещаемой территории (рис. N 9).

Рисунок N 9. Зона эффективной работы оконечных

устройств оповещения.

При равномерном распределении населения в зоне уличного оповещения показатели эффективности по площади в численном значении полностью совпадают с показателями эффективности по населению. При неравномерном распределении населения в зоне уличного оповещения рекомендуется при расчете использовать средневзвешенное значение. Ввиду высокой трудоемкости вычисления, средневзвешенного значения рекомендуется применение средств автоматизации.

Рассмотрим применение методики на примере.

Территория, подлежащая озвучиванию представляет собой открытую площадь для проведения массовых мероприятий прямоугольной формы протяженностью с запада на восток 500 метров и с севера на юг 600 метров. В центре территории расположено здание технической службы круглой формы в плане диаметром наружных стен 12 метров и высотой 13,5 метров.

Зона уличного оповещения, установленная нормативными актами представлена в виде прямоугольника, совпадающего с территорией, подлежащей озвучиванию. С северной стороны имеется зона, представляющая собой полосу протяженностью 100 метров с севера на юг и 500 метров с запада на восток на территории которой выполняется требование о превышении уровня сигнала над уровнем шума на заданную величину, озвучивание которой обеспечивается средствами оповещения, размещенными вне рассматриваемой территории.

1. Определяем зону уличного оповещения в соответствии с требованиями нормативных актов;

2. Производим сбор данных о шумовой обстановке в зоне уличного оповещения.

Ввиду большой площади и свободного доступа к любой точке в зоне измерений выбираем метод снятия сетки шумов, то есть с регулярными расстояниями между соседними точками. Для упрощения примера применяем сетку без смещения точек измерения. Шаг сетки устанавливаем 100 метров, так как уровень шума на территории имеет равномерный характер.

Производим измерения уровня шума в 25 точках.

3. Производим вычисление площади зоны уличного оповещения:

а) вычисляем площадь по границам объекта

S_{объекта} = 600 x 500 = 300.000 м²

б) из площади исключаем зоны, не подлежащие оповещению - территорию по фундаменту здания

S_{территории} = 300.000 - 113 = 299.887 м²

в) вычисляем величину и исключаем из площади зоны территорию, озвученную иными средствами оповещения;

S_ЗУО = 299.887 - 100 x 500 = 249.887 м²

4. Производим определение минимального уровня сигнала с требуемым превышением на 15 дБА над уровнем шума на границе зоны уличного оповещения в количестве 20 штук, по периметру зоны уличного оповещения (в данном примере выполняем расчет для одной точки).

P_мин = P_шум + 15 дБА

P_мин = 58 + 15 = 73 дБА

5. Производим выбор предполагаемого места установки громкоговорителей для озвучивания зоны уличного оповещения:

а) установку производим в центре кровли здания с использованием мачты высотой 3 метра;

б) выполняем восстановление векторов от точки установки громкоговорителей к каждой из точек на границе зоны оповещения;

в) выполняем расчет протяженности для каждого из 20 векторов (в данном примере выполняем расчет для одного вектора)

г) производим расчет высоты подвеса громкоговорителей путем сложения высоты здания и высоты мачты для установки громкоговорителей

h = 13,5 + 3 = 16,5 м

6. Выполняем расчет минимальных уровней звукового давления для каждого из 20 векторов в точке установки громкоговорителей (в данном примере выполняем расчет для одного вектора)

SP_L = SP_мин + 20lg L - 1

SP_L = 73 + 20lg 250,45 - 1 = 120,8 дБА.

7. Подбор марки, модели громкоговорителя с параметрами не менее, рассчитанных в предыдущем этапе. Определение параметров его установки.

Выбираем модель громкоговорителя, имеющего уровень звукового давления не менее 120,8 дБА.

При выборе громкоговорителя принимаем во внимание, что при трансляции речевого сообщения его уровень будет на 6 дБ ниже однотонального сигнала, поэтому целесообразно на данном этапе учесть эту поправку при выборе громкоговорителя.

SP = 120,8 + 6 = 126,8 дБА

Также целесообразно учесть величину снижения уровня звукового давления при отклонении от оси излучения.

Допустим у выбранного громкоговорителя при отклонении от оси излучения на 30 градусов снижение составляет 3 дБА, таким образом целесообразно выбирать громкоговоритель с величиной звукового давления на номинальной мощности.

SP = 126,8 + 3 = 129,8 дБА

Выбираем модель с условным наименованием ГР. Уровень звукового давления которой на номинальной мощности составляет 131 дБА.

8. Расчет уровня звукового давления на границе территории, подлежащей озвучиванию с учетом выбранной модели громкоговорителя.

SP = 131 - 20lg(250,45) - 0 - 6 = 77 дБА

вдоль оси излучения,

SP = 131 - 20lg(250,45) - 3 - 6 = 74 дБА

при отклонении от оси излучения на 30°.

9. Корректировка решений, принятых на предыдущем этапе, в случае недостижения требуемого уровня звукового давления на границе зоны уличного оповещения.

Так как в рассматриваемом варианте полученный уровень звукового давления на границе зоны уличного оповещения не менее минимально требуемого уровня (превышает на 1 4 дБА), то корректировка не требуется.

10. Расчет в вертикальной и горизонтальной плоскостях векторов излучения, определения влияния препятствий, определение зон акустической тени.

С учетом того, что зона уличного оповещения свободна от застройки, то необходимо рассчитывать только зону акустической тени, создаваемой парапетом здания.

Площадь зоны акустической тени вычисляется следующим образом:

производится вычисление величины тангенса угла, образованного вертикалью мачты и вектором с наименьшим значением угла места, направленного на кромку парапета здания;

в данном случае высота мачты 3 метра, расстояние по кровле от мачты до кромки парапета 6 метров:

tga = 6 / 3 = 2

на основании полученных значений тангенса угла, определяем величину катета от центра здания до ближайшей к зданию точки озвучивания;

высота подвеса громкоговорителей относительно уровня 1,5 м от поверхности земли:

h = 13,5 - 1,5 + 3 = 15 метров;

вычисляем расстояние от центра здания до ближайшей к зданию точки озвучивания:

L = h * tga = 15 * 2 = 30 метров;

вычисляем площадь акустической тени:

S_тени = 3,14 * 30² = 2.826 метров².

Производим вычисление величины зоны адекватной идентификации информации:

S_заии = 300.000 - 100 x 500 - 2.826 = 247.174 метра².

11. Расчет санитарно-защитной зоны. Определение перечня организационно-технических мероприятий по ограничению доступа в СЗЗ (в данном примере выполняем расчет для одного громкоговорителя):

L_сзз = 10^{(sp - sp120) / 20} + 1

L_сзз = 10^{(131 - 120) / 20} + 1 = 10^0,55 + 1 = 4,55 метра.

На расстоянии 4,55 метра от кромки рупора громкоговорителя начинает выполняться условие соблюдения санитарно-защитной зоны.

12. Оценка эффективности топологии оконечных устройств оповещения.

Для получения оценки эффективности топологии оконечных устройств оповещения найдем соотношение площадей зоны адекватной идентификации информации и зоны уличного оповещения:

Es = 247.174 / 249.887 = 0,99 или,

выраженное в процентах 99%.

Так как, распределение населения на указанной территории имеет равномерный характер, то эффективность по населению (эффективность топологии зоны оповещения) имеет такое же численное значение, что и эффективность по площади:

Eн = Es = 0,99.

По результатам расчетов производится оформление графической и расчетной частей раздела 5 "Зоны звукопокрытия оконечными средствами оповещения" проектно-технической документации на систему оповещения населения.

При оформлении указываются исходные данные о территории, а также источники получения данных о шумовой обстановке.

Допускается применение программных средств оценки эффективности топологии оконечных средств звукового оповещения при условии встроенной в программный комплекс системы верификации расчетов, позволяющей осуществить подтверждение произведенных расчетов.
