Приложение N 2. Требования к параметрам цифрового стыка первичного доступа

Приложение N 2

к Правилам применения технических

средств (интерфейсных плат),

встраиваемых в персональные компьютеры

для обеспечения стыка с сетями

фиксированной телефонной связи

ТРЕБОВАНИЯ

К ПАРАМЕТРАМ ЦИФРОВОГО СТЫКА ПЕРВИЧНОГО ДОСТУПА

1. Параметры первичного цифрового стыка интерфейсных плат соответствуют следующим требованиям:

1.1. Цифровой сигнал с линейным кодом HDB3.

1.3. Тип входной (выходной) линии - симметричная пара с волновым сопротивлением 120 Ом.

1.4. Сопротивление нагрузки - (120 +/- 1,2) Ом.

1.5. Форма и параметры сигнала на выходе оборудования интерфейсных плат, измеренные при сопротивлении нагрузки (120 +/- 1,2) Ом:

1) форма импульсов - прямоугольная с отклонениями, не превышающими значений, определяемых шаблоном, приведенном на рисунке 1, независимо от полярности напряжений;

2) номинальное напряжение выходного импульса положительной или отрицательной полярности составляет 3 В;

3) пиковое напряжение любой полярности в отсутствие импульса на выходе оборудования интерфейсных плат - не более 0,3 В;

4) номинальная длительность импульса - 244 нс;

5) отношение длительностей импульсов положительной и отрицательной полярности на уровне 0,5 номинальной амплитуды импульса - от 0,95 до 1,05;

6) отношение амплитуд импульсов положительной и отрицательной полярности в середине тактового интервала - от 0,95 до 1,05.

1.6. Затухание несогласованности относительно выходного сопротивления 120 Ом, не менее:

1) 6 дБ - в диапазоне от 51 до 102 кГц;

2) 8 дБ - в диапазоне частот от 102 до 3072 кГц.

1.7. Затухание несогласованности относительно входного сопротивления 120 Ом, не менее:

1) 12 дБ - в диапазоне от 51 до 102;

2) 18 дБ - в диапазоне частот от 102 до 2048 кГц;

3) 14 дБ - в диапазоне частот от 2048 до 3072 кГц.

1.8. Допустимые значения синусоидального изменения фазы цифрового сигнала (фазовое дрожание и дрейф фазы) на входе оборудования соответствуют рисунку 2.

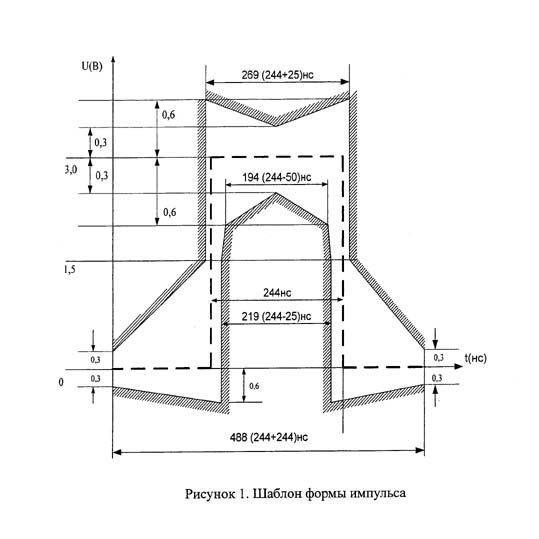

Рисунок 1. Шаблон формы импульса

Примечание:

2. A - полный размах синусоидального фазового дрожания и дрейфа фазы принимаемого цифрового сигнала (логарифмическая шкала), измеренный в единичных интервалах (далее - ЕИ). Значение одного ЕИ - 488 нс.

3. F - частота синусоидального фазового дрожания и дрейфа фазы принимаемого цифрового сигнала (логарифмическая шкала), измеренная в Гц (кГц).

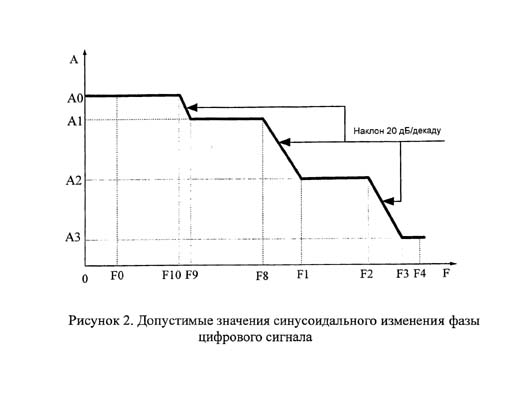

Рисунок 2. Допустимые значения синусоидального

изменения фазы цифрового сигнала

1.9. Максимальное затухание входного соединительного кабеля на частоте 1024 кГц составляет 6 дБ.

1.10. Помехозащищенность от отраженного сигнала не менее 18 дБ.
