Таблица. Требования к параметрам таксофона с аналоговым интерфейсом

┌──────────────────────────────────┬─────────────────────────────┐

│ Наименование параметра │ Значение параметра │

├──────────────────────────────────┼─────────────────────────────┤

│ 1 │ 2 │

├──────────────────────────────────┼─────────────────────────────┤

│1. Модуль полного электрического │ │

│сопротивления таксофона с │ │

│аналоговым интерфейсом при │ │

│приеме сигналов тарифных посылок │ │

│на частоте 16 кГц, Ом │ от 160 до 320 │

├──────────────────────────────────┼─────────────────────────────┤

│2. Параметры предупредительной │ │

│сигнализации: │ │

│а) частота сигнала, Гц │ 1400 +/- 140 │

│б) абсолютный уровень сигнала по │ │

│напряжению на клеммах телефона, дБ│ от минус 20 до минус 12 │

│в) длительность посылки сигнала │ │

│и длительность паузы между │ │

│посылками сигнала, с │ 1,0 +/- 0,1 │

│г) количество посылок сигнала │ 2 - 3 │

├──────────────────────────────────┼─────────────────────────────┤

│3. Чувствительность таксофона с │ │

│аналоговым интерфейсом к приему │ │

│информационных сигналов │ │

│тональных частот, дБн, не более │ минус 30 │

├──────────────────────────────────┼─────────────────────────────┤

│4. Параметры тарифных сигналов │ │

│на частоте 16 кГц: │ │

│а) принимаемых таксофоном с │ │

│аналоговым интерфейсом: │ │

│- частота заполнения посылок и │ │

│сигнала, кГц │ 16,0 +/- 0,1 │

│- абсолютный уровень сигнала по │ │

│напряжению, дБ │ от минус 24 до 1 │

│- длительность посылки сигнала, мс│ 100 +/- 50 │

│ -1 │ │

│- частота следования посылок, с ,│ │

│не более │ 5 │

│б) не принимаемых таксофоном с │ │

│аналоговым интерфейсом: │ │

│- частота заполнения посылки │ │

│сигнала при уровне от минус 24 до │ │

│1 дБн и длительности (100 +/- 50) │ │

│мс, кГц │ менее 15 и более 17 │

│- уровень сигнала при частоте │ │

│заполнения посылки (16,0 +/- 0,1) │ │

│кГц и длительности (100 +/- 50) │ │

│мс, дБн, менее │ минус 36 │

│- длительность посылки сигнала │ │

│при частоте заполнения (16,0 +/- │ │

│0,1) кГц и абсолютном уровне от │ │

│минус 24 до 1 дБн, мс, менее │ 10 │

├──────────────────────────────────┼─────────────────────────────┤

│5. Параметры тарифных сигналов │ │

│переполюсовки напряжения │ │

│станционного источника │ │

│постоянного тока, принимаемых │ │

│таксофоном с аналоговыми │ │

│интерфейсами, соответствуют: │ │

│- структура тарифного сигнала │ Рисунки 1 - 3 │

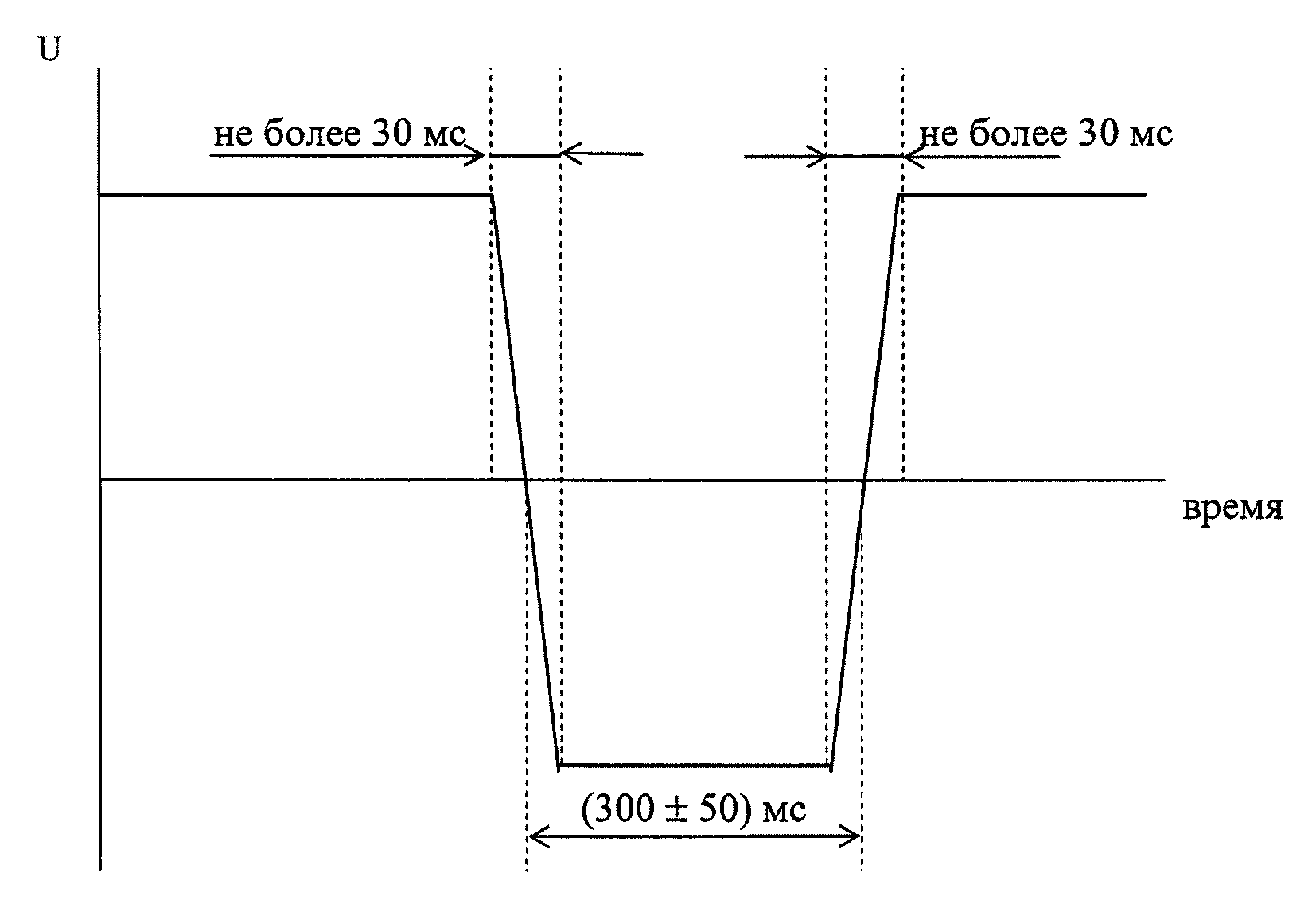

│- временные параметры сигнала при │ │

│изменении полярности напряжения │ Рисунок 4 │

└──────────────────────────────────┴─────────────────────────────┘

│ Tу │ Tд │

U <─────> <─────────┬────────────────────────────────────>

│ │ │ │

Tн

│ │<────────>│ │

│ │ │ │

├───────┤

│ │ │ │

│ │

0 ├───────┼──────────┼─────────────────────────────────────┼──────

│ │ │время

│ │ │ │

│ └──────────┴─────────────────────────────────────┘

Занятие Ответ Отбой

приборов

│ Tт │ Tв │

<─────> <──>

│ │ │

│ │ │

U ┌───────┤ ├────┤ ┌────┐ ┌────┐

│ │ │ │ │ │ │ │

0 └───────┼───────┼────┼───────┼────┼───────┼────┼───────┬────────

│ │ │ │ │ │ │ │время

└───────┘ └───────┘ └───────┘ └───────┘

Занятие Ответ Отбой

приборов

│ │ │

│ Tп │ Tт │

<──> <─────>

│ │ │

U ┌───────┤ ├───────┤ ┌───────┐ ┌───────┐ ┌─────

│ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │

0 └───────┼────┼───────┼────┼───────┼────┼───────┼────┼───────────

│ │ │ │ │ │ │ │ время

└────┘ └────┘ └────┘ └────┘

Занятие Ответ Отбой

приборов
