Приказ Мининформсвязи России от 21.12.2006 N 176 (ред. от 23.04.2013) "Об утверждении Правил применения таксофонного оборудования" (Зарегистрировано в Минюсте России 15.01.2007 N 8738)

Таблица N 6. Отношение мощности принимаемого сигнала к мощности суммарных искажений (включая искажения квантования)

Таблица N 6

┌────────────────────────────┬───────────────────────────────────┐

│ Уровень аналогового │ Отношение мощности сигнала к │

│ измерительного сигнала, │ мощности суммарных искажений, дБ │

│преобразованного в цифровую ├───────────────────────────────────┤

│ форму на входе ЦТА, дБм0 │ ИКМ (64 кбит/с) │

├────────────────────────────┼───────────────────────────────────┤

│ -45 │ 17,5 │

├────────────────────────────┤ │

│ -40 │ 22,5 │

├────────────────────────────┤ │

│ -30 │ 30,5 │

├────────────────────────────┤ │

│ -20 │ 33,0 │

├────────────────────────────┤ │

│ -10 │ 33,5 │

├────────────────────────────┤ │

│ -3 │ 31,2 │

├────────────────────────────┤ │

│ 0 │ 25,5 │

└────────────────────────────┴───────────────────────────────────┘

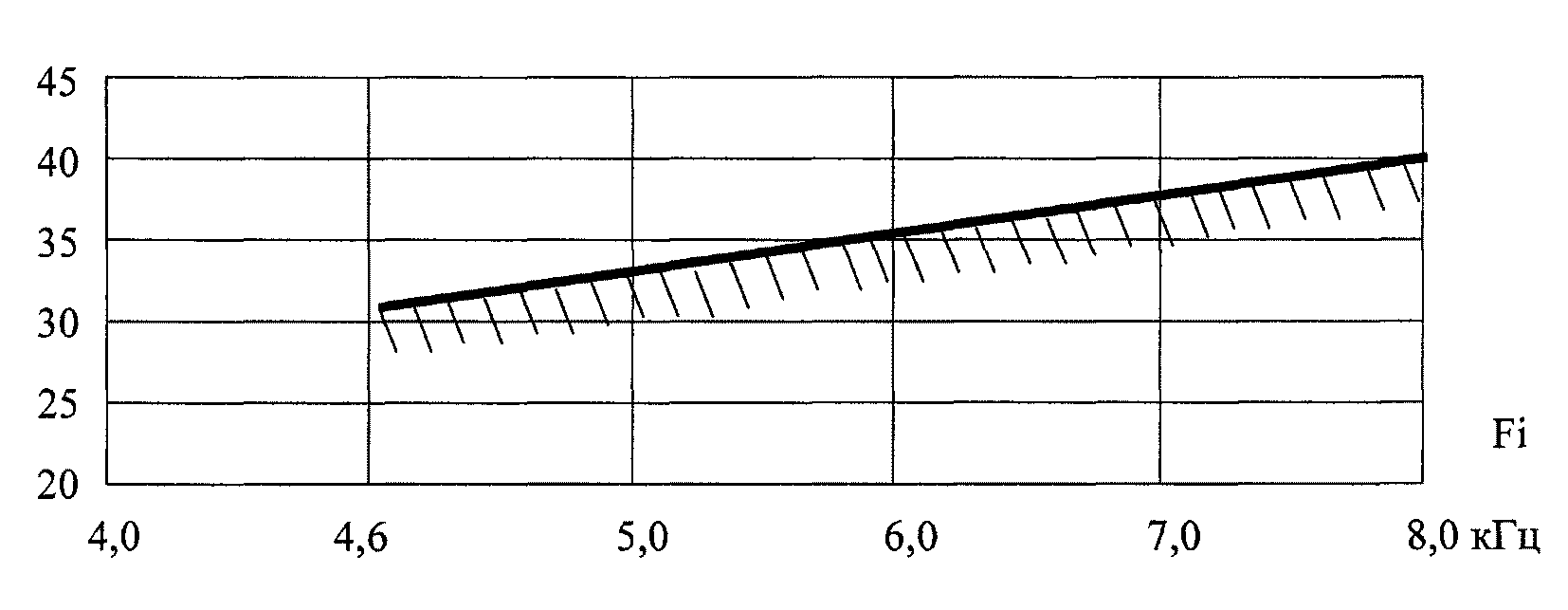

7. Для передающей части таксофона с интерфейсами базового и (или) первичного доступа значения граничных значений отношения уровня сигнала к уровню помехи приведены на рисунке 3.

Рисунок 4

Рисунок 3

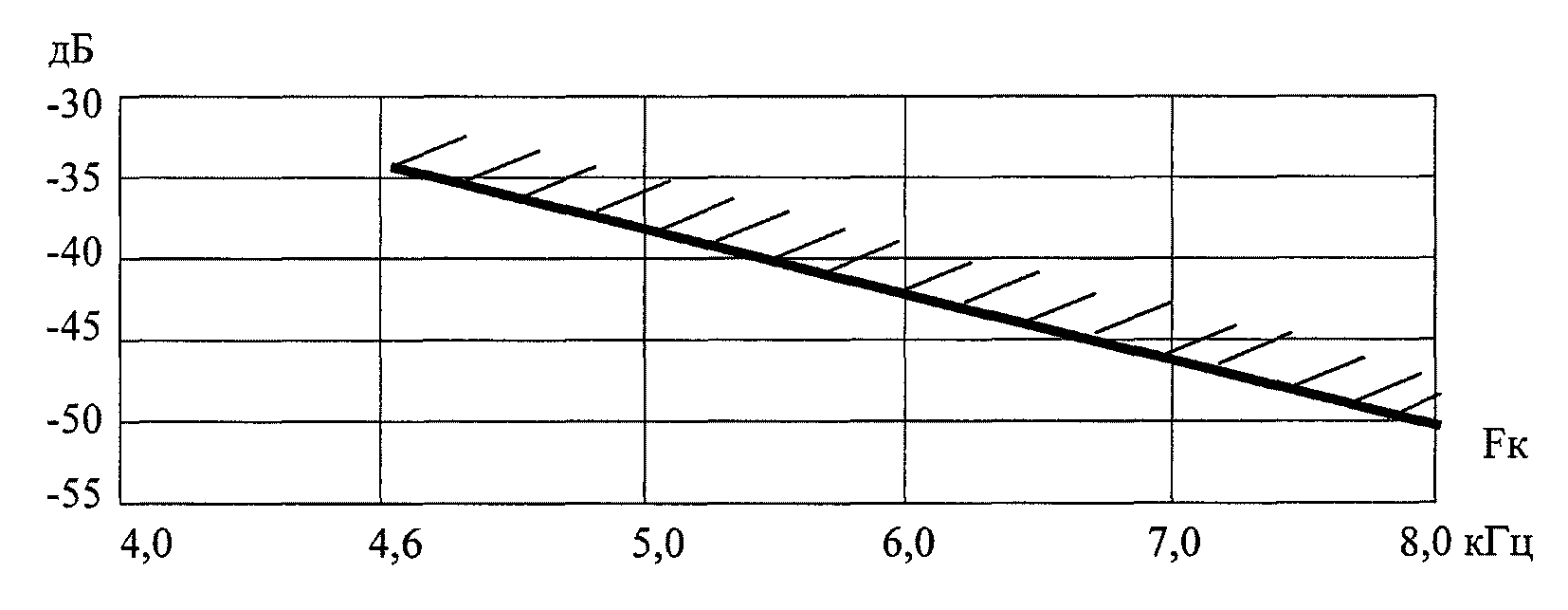

8. Для приемной части таксофона с интерфейсами базового и (или) первичного доступа значения граничных значений отношения уровня акустического сигнала к уровню любого внеполосного паразитного акустического сигнала приведены на рисунке 4.

Рисунок 5

Рисунок 4

9. Изменение усиления передающей части таксофона с интерфейсами базового и (или) первичного доступа представлено в таблице N 7.

Таблица N 5. Отношение мощности передаваемого сигнала к мощности суммарных искажений (включая искажения квантования) Таблица N 7. Изменение усиления передающей части таксофона с интерфейсами базового и (или) первичного доступа
