Часть I, часть III и часть IV Правил применения оборудования цифровых систем передачи плезиохронной цифровой иерархии введены в информационный банк отдельными документами.

Таблица N 6

┌──────────────────────────────────────┬─────────────────────────┐

│ Частота f, Гц │ Значение в размахе │

├──────────────────────────────────────┼─────────────────────────┤

│ -3 -3 │ │

│от 10 x 10 до 32 x 10 │ 4 мкс │

├──────────────────────────────────────┼─────────────────────────┤

│ -3 -3 │ -1 │

│от 32 x 10 до 130 x 10 │ 0,13f мкс │

├──────────────────────────────────────┼─────────────────────────┤

│ -3 │ │

│от 130 x 10 до 4,4 │ 1 мкс │

├──────────────────────────────────────┼─────────────────────────┤

│ │ -1 │

│от 4,4 до 100 │ 4,4f мкс │

├──────────────────────────────────────┼─────────────────────────┤

│ 3 │ │

│от 100 до 1 x 10 │ 1,5 ЕИ │

├──────────────────────────────────────┼─────────────────────────┤

│ 3 3 │ 3 -1 │

│от 1 x 10 до 10 x 10 │ 1,5 x 10 f ЕИ │

├──────────────────────────────────────┼─────────────────────────┤

│ 3 3 │ │

│от 10 x 10 до 800 x 10 │ 0,15 ЕИ │

├──────────────────────────────────────┴─────────────────────────┤

│Примечание. Номинальная длительность ЕИ составляет 29,1 нс. │

└────────────────────────────────────────────────────────────────┘

14. Допустимый относительный уровень помех на входе составляет не менее 20 дБ.

15. Внешний проводник коаксиальной пары заземлен на выходе или на входе и выходе.

16. Обеспечивается защита от перенапряжений до 500 В.

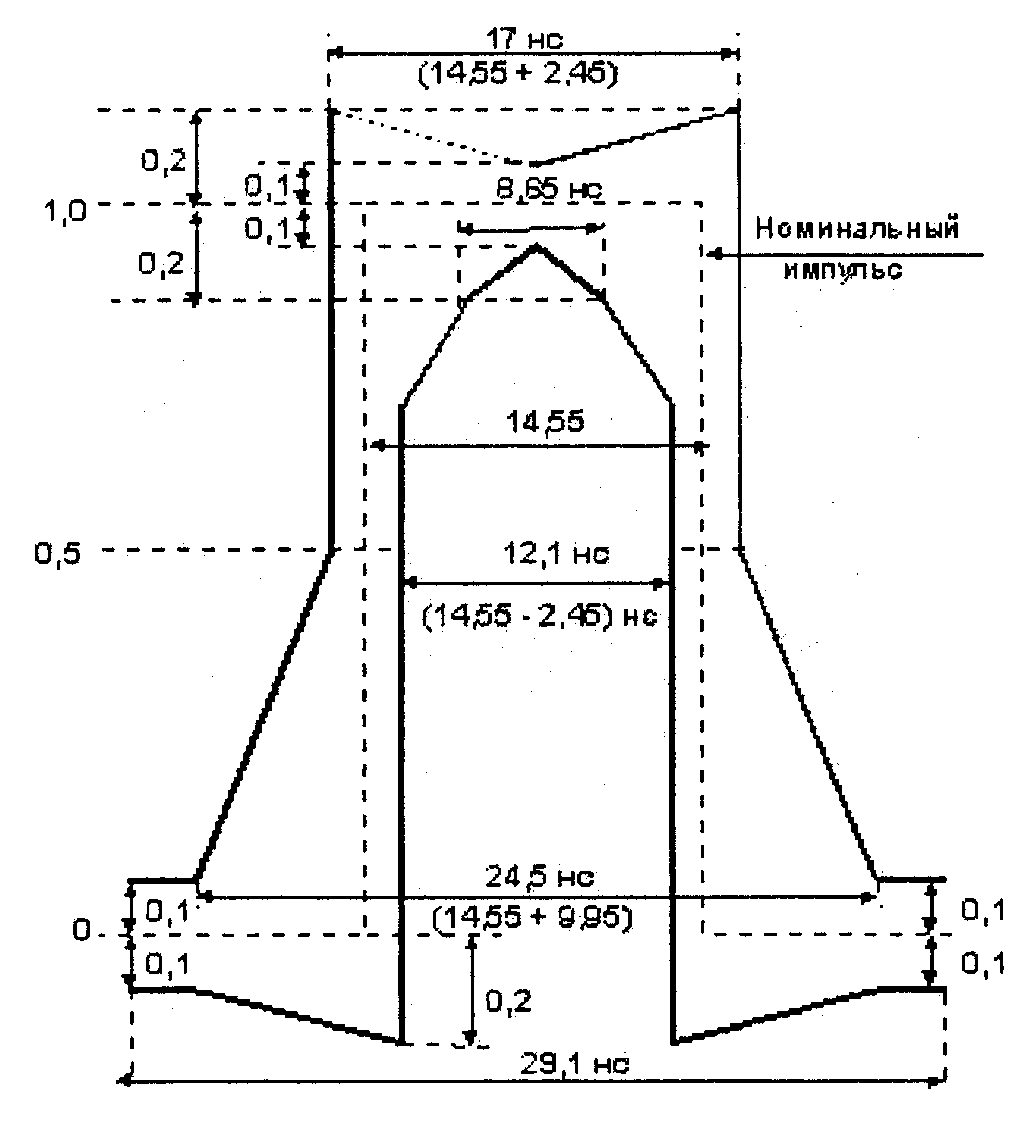

Рисунок
