Приложение N 3. Требования к параметрам модемного оборудования

Приложение N 3

к Правилам применения

систем радиорелейной связи.

Часть II. Правила

применения цифровых

радиорелейных систем связи

синхронной цифровой иерархии

ТРЕБОВАНИЯ

К ПАРАМЕТРАМ МОДЕМНОГО ОБОРУДОВАНИЯ

При пакетной передаче сигналов при скорости передачи 100 Мбит/с и выше остаточный коэффициент ошибок по кадрам (RFER) составляет не более 5 x .

2. Модуляция цифровым сигналом - с числом позиций: 4, 8, 16, 32, 64, 128, 256 и более высоких уровней (одной или нескольких) с использованием или без использования OFDM.

3. Скорость для передачи сигналов трафика - один или несколько сигналов в любых комбинациях в пределах пропускной способности оборудования.

4. Требования к параметрам электрического интерфейса (при наличии):

4.2. Код HDB-3 (биполярный код с высокой плотностью 3-го порядка) для 2,048; 34,368; 51,84 Мбит/с или CMI (код с инверсией кодовых посылок) для 51,84 и 155,520 Мбит/с.

4.3. Форма импульса на выходе цифрового интерфейса находится в пределах масок:

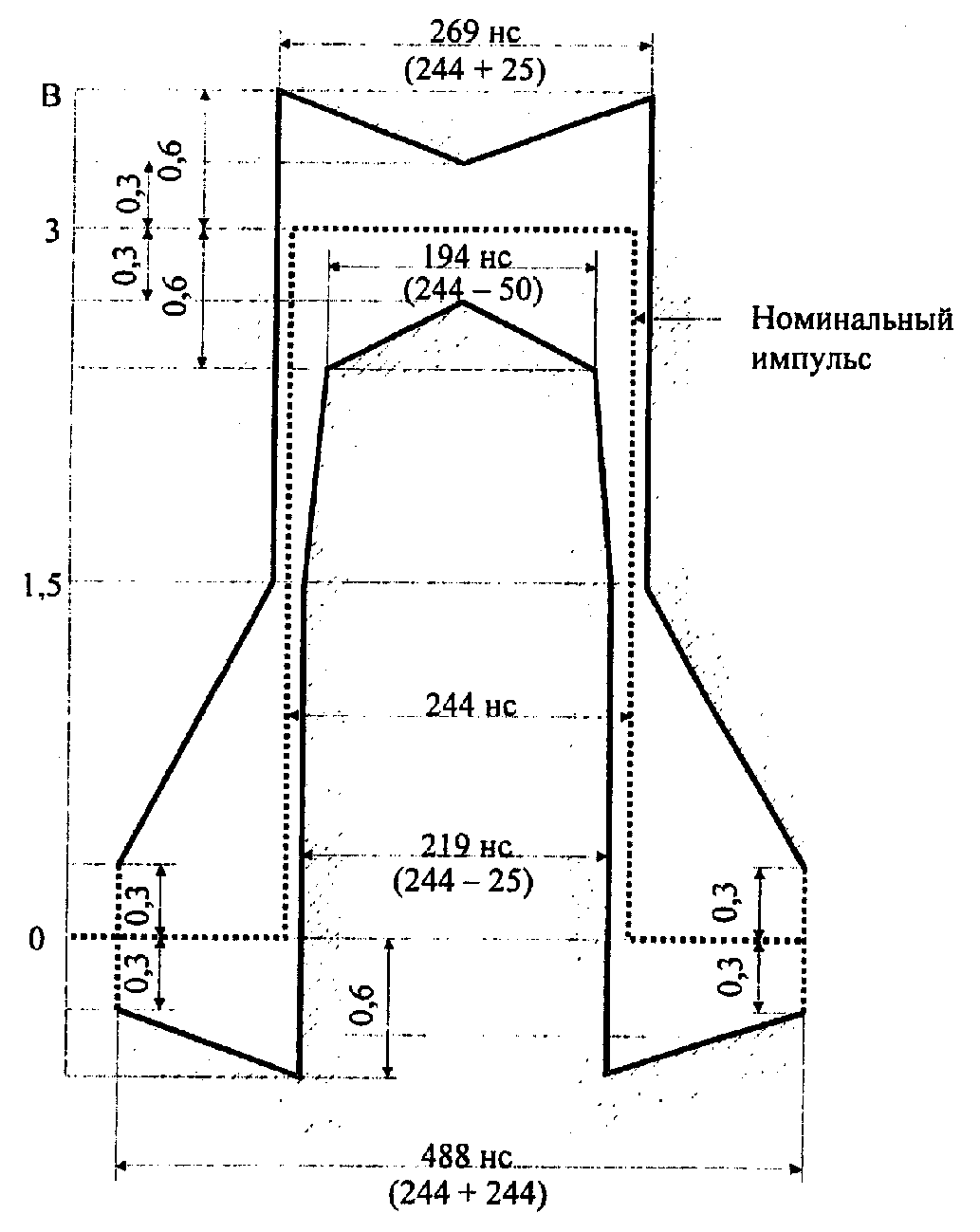

4.3.1. Маска импульса на интерфейсе 2,048 Мбит/с приведена на рисунке 1.

Рисунок 1

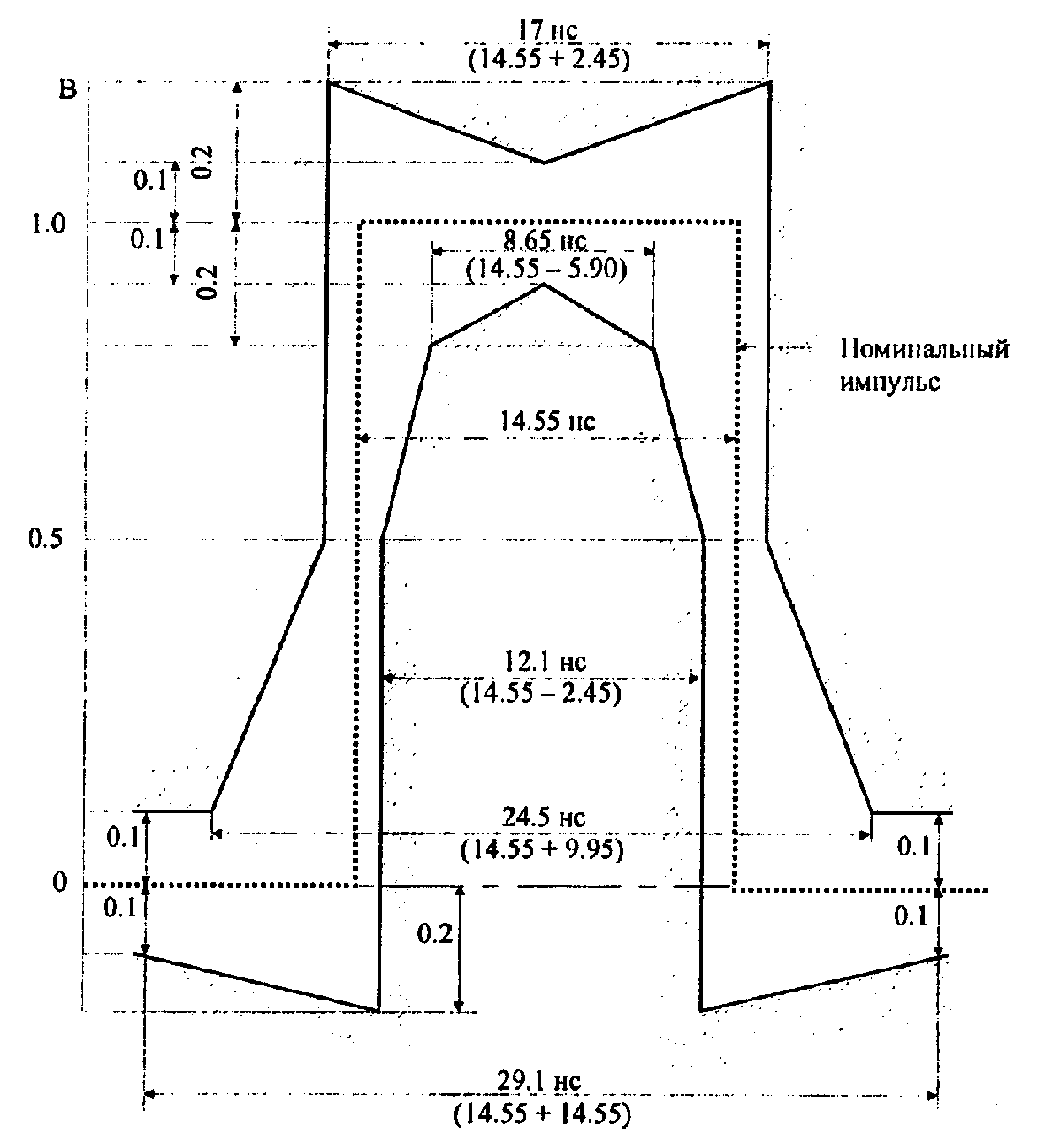

4.3.2. Маска импульса на интерфейсе 34,368 Мбит/с приведена на рисунке 2.

Рисунок 2

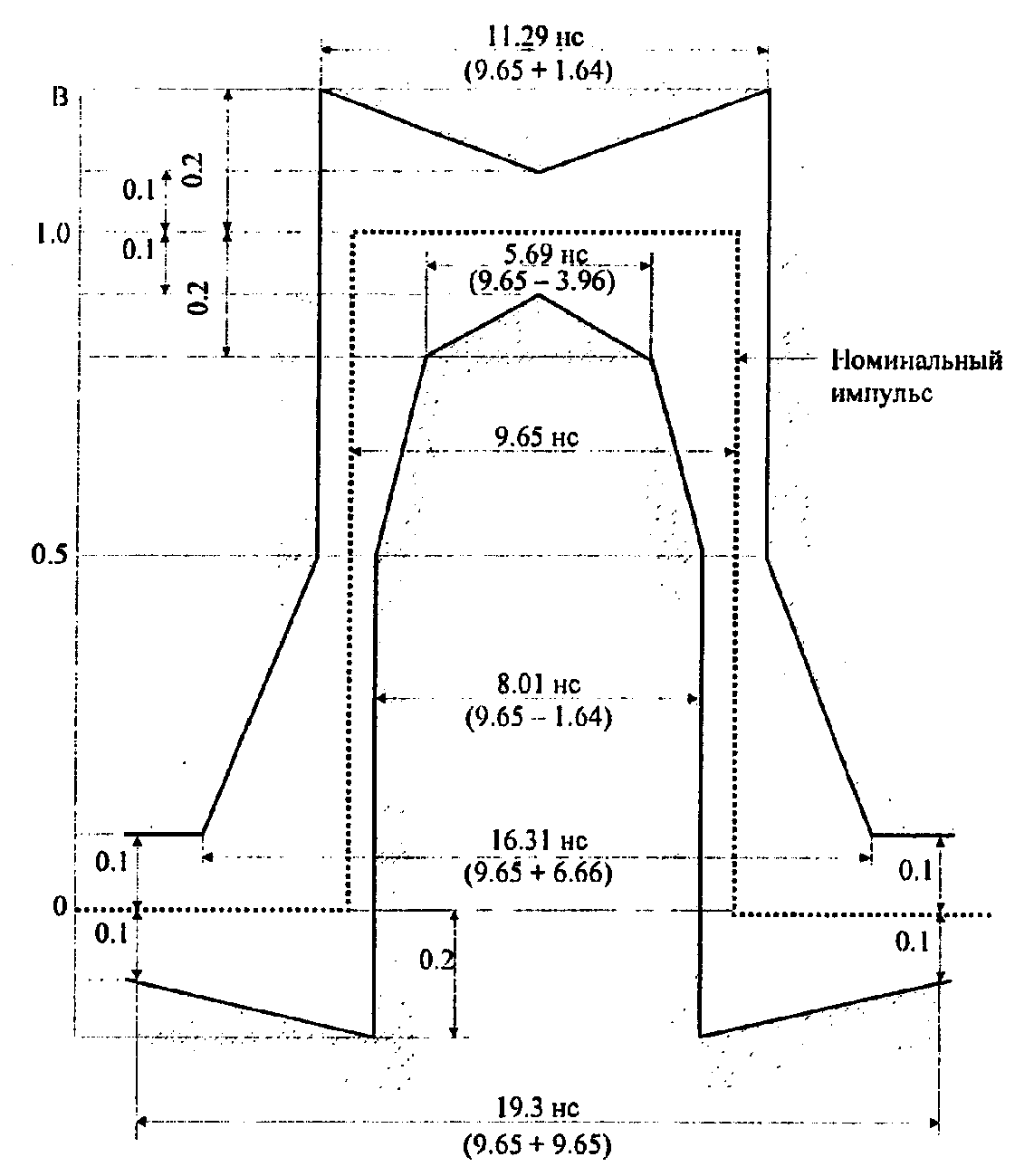

4.3.3. Маска импульса в коде HDB-2 или HDB-3 на интерфейсе 51,84 Мбит/с приведена на рисунке 3.

Рисунок 3

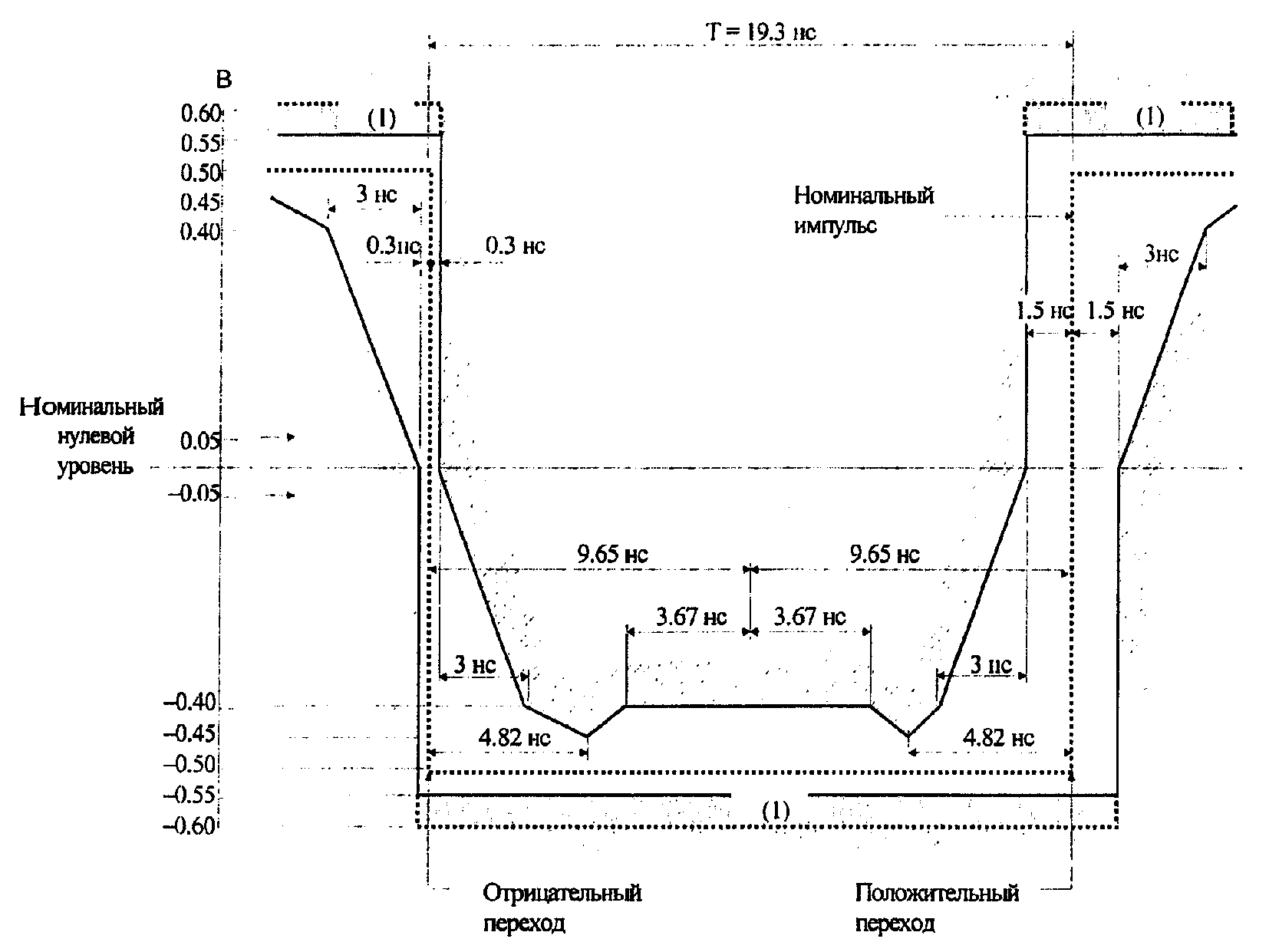

4.3.4. Маска импульса в коде CMI на интерфейсе 51,84 Мбит/с <*>, <**>, соответствующая бинарной 1, приведена на рисунке 4.

--------------------------------

<*> Максимальная амплитуда импульса не превышает предел 0,55 В. Выбросы и другие переходные процессы укладываются в отмеченную точками область, ограниченную уровнями амплитуд 0,55 В и 0,6 В, при условии, что уровни амплитуд не превышают уровень установившегося состояния более чем на 0,05 В.

<**> Инверсный импульс имеет такие же параметры, при этом допуски хронирования при нулевом уровне для отрицательных и положительных переходов равны соответственно +/- 0,1 нс и +/- 0,5 нс.

Рисунок 4

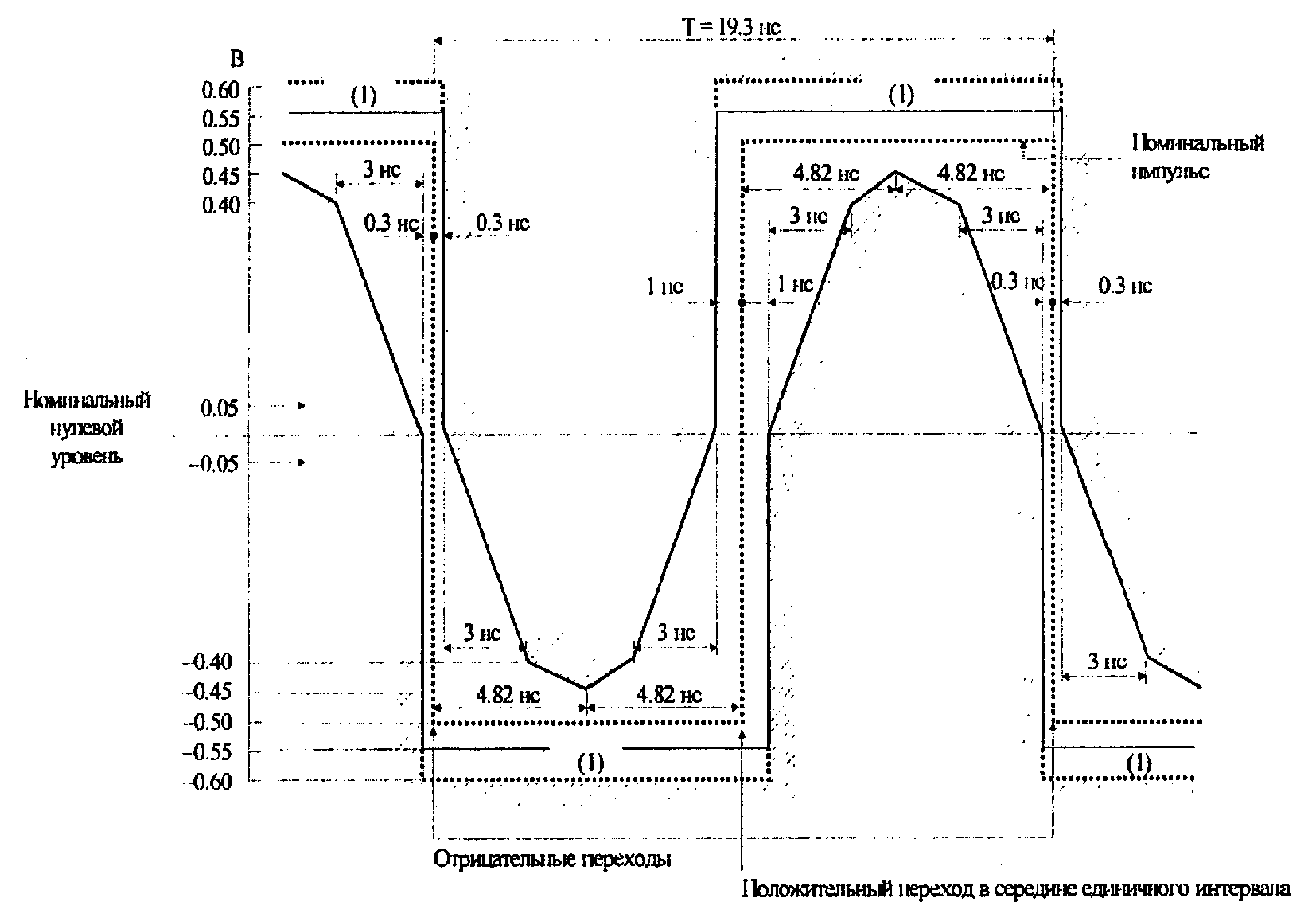

4.3.5. Маска импульса в коде CMI на интерфейсе 51,84 Мбит/с <*>, соответствующая бинарному 0, приведена на рисунке 5.

--------------------------------

<*> Максимальная амплитуда импульса не превышает предел 0,55 В. Выбросы и другие переходные процессы укладываются в отмеченную точками область, ограниченную уровнями амплитуд 0,55 В и 0,6 В, при условии, что уровни амплитуд не превышают уровень установившегося состояния более чем на 0,05 В.

Рисунок 5

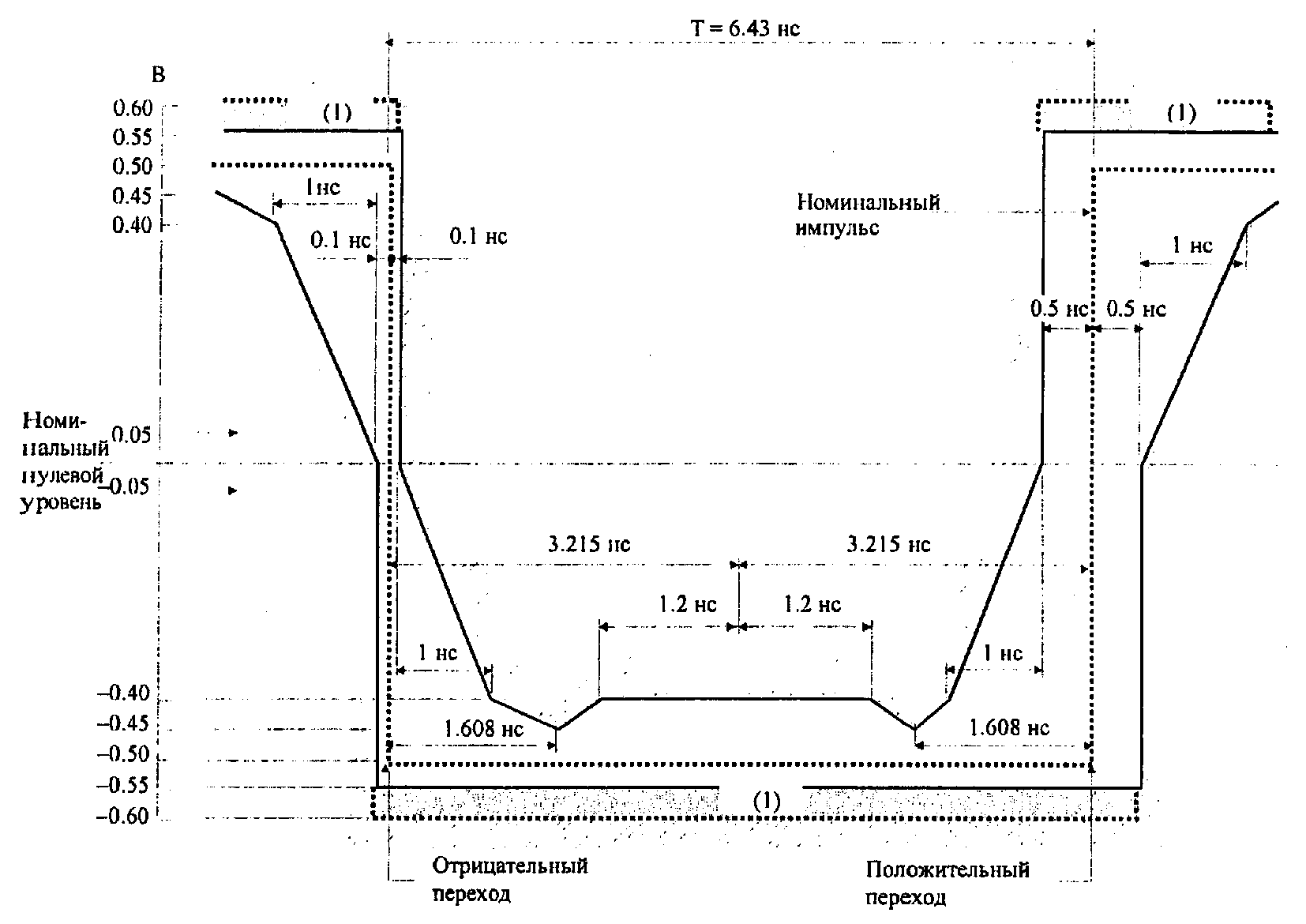

4.3.6. Маска импульса в коде CMI на интерфейсе 155,52 Мбит/с <*>, <**>, соответствующая бинарной 1, приведена на рисунке 6.

--------------------------------

<*> Максимальная амплитуда импульса не превышает предел 0,55 В. Выбросы и другие переходные процессы укладываются в отмеченную точками область, ограниченную уровнями амплитуд 0,55 В и 0,6 В, при условии, что уровни амплитуд не превышают уровень установившегося состояния более чем на 0,05 В.

<**> Инверсный импульс имеет такие же параметры, при этом допуски хронирования при нулевом уровне для отрицательных и положительных переходов равны соответственно +/- 0,1 и +/- 0,5 нс.

Рисунок 6

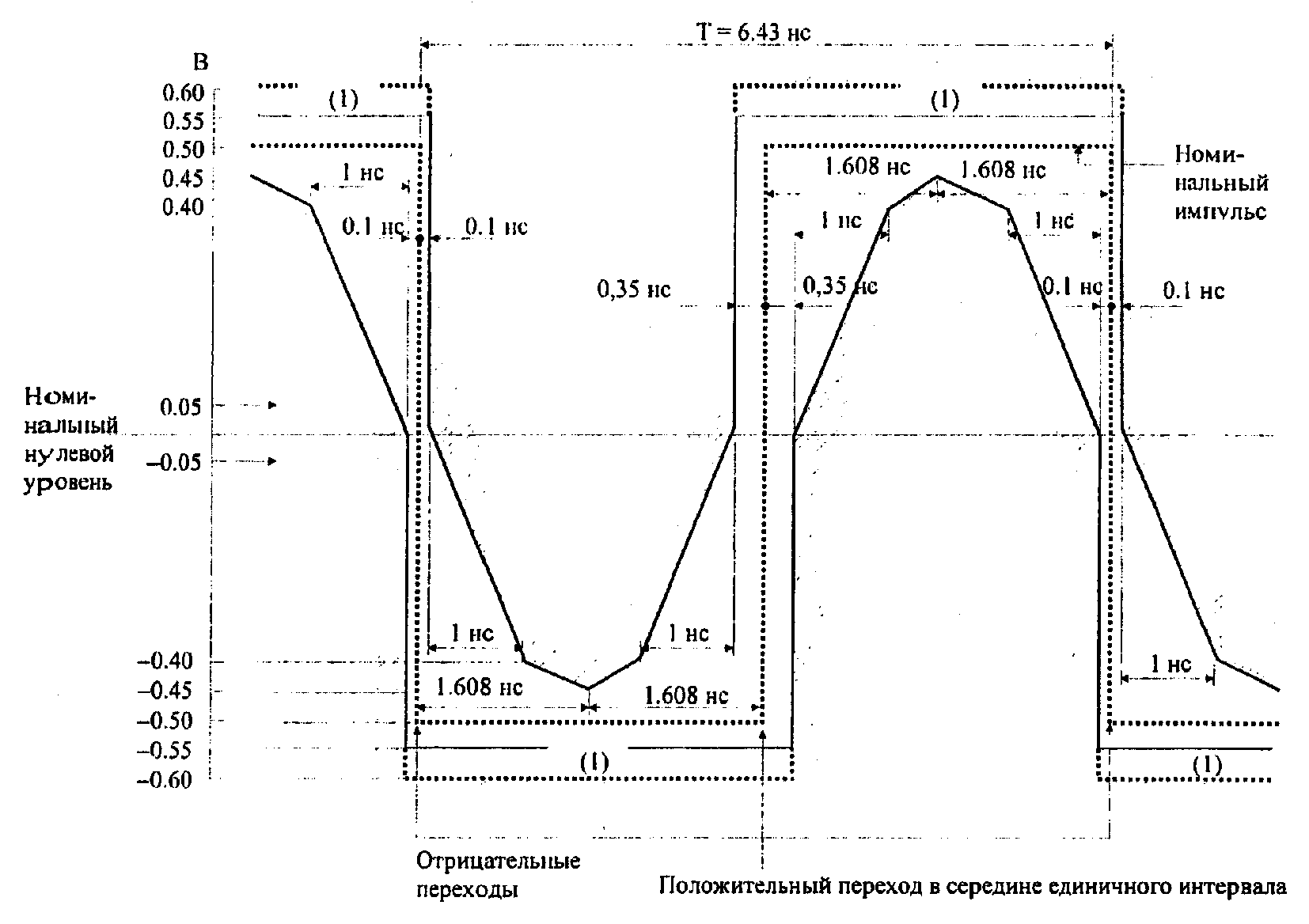

4.3.7. Маска импульса в коде CMI на интерфейсе 155,52 Мбит/с <*>, соответствующая бинарному 0, приведена на рисунке 7.

--------------------------------

<*> Максимальная амплитуда импульса не превышает предел 0,55 В. Выбросы и другие переходные процессы укладываются в отмеченную точками область, ограниченную уровнями амплитуд 0,55 В и 0,6 В, при условии, что уровни амплитуд не превышают уровень установившегося состояния более чем на 0,05 В.

Рисунок 7

4.4. Оборудование в точке "T'" обеспечивает работу с соединительной линией, имеющей затухание на полутактовой частоте до 6 дБ для скоростей цифрового сигнала 2,048 Мбит/с и до 12 дБ для скоростей цифрового сигнала 34,368; 51,84; 155,520 Мбит/с.

4.5. Затухание несогласованности в полосе частот, лежащей в пределах (0,05 - 1) от значения тактовой частоты, составляет не менее 18 дБ при номинальном значении входного сопротивления 120 Ом (симметричное) для скорости передачи 2,048 Мбит/с и при номинальном значении входного сопротивления 75 Ом (несимметричное) для скоростей передачи 34,368 и 51,84 Мбит/с. Затухание несогласованности в полосе частот от 8 МГц до 240 МГц составляет не менее 15 дБ при номинальном значении входного сопротивления 75 Ом (несимметричное) для скорости передачи 155,520 Мбит/с.

4.6. Фазовое дрожание и дрейф фазы на входе цифрового интерфейса:

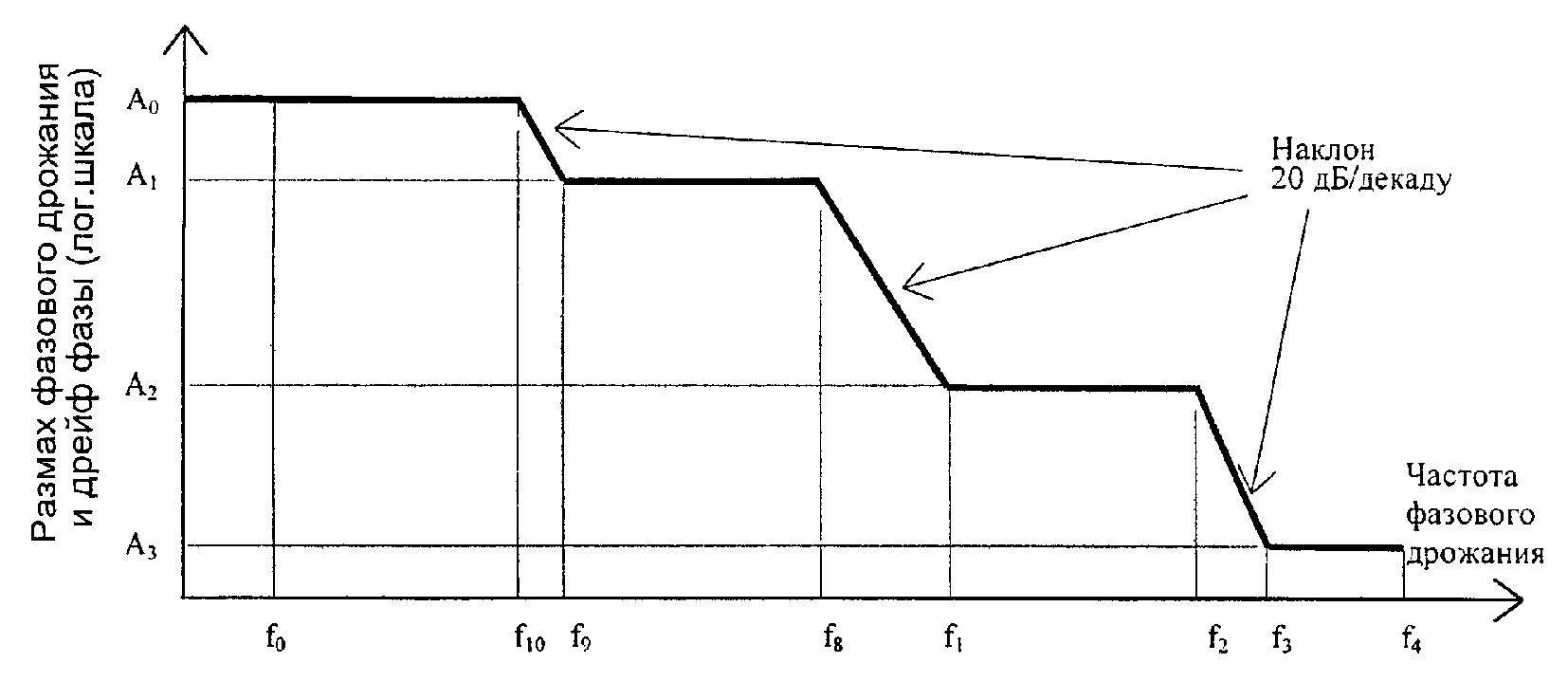

4.6.1. Нижний предел максимально допустимого фазового дрожания и дрейфа фазы на входе цифрового интерфейса 2,048 и 34,368 Мбит/с приведен на рисунке 8. Зависимость размаха и частоты фазового дрожания или дрейфа фазы на входе цифрового интерфейса 2,048 и 34,368 Мбит/с от скорости передачи цифрового сигнала приведена в таблице N 1.

Рисунок 8
