Приложение N 5. Требования к параметрам интерфейсов

Приложение N 5

к Правилам применения

систем радиорелейной связи.

Часть IV. Правила применения

аналогово-цифровых

радиорелейных систем связи

ТРЕБОВАНИЯ

К ПАРАМЕТРАМ ИНТЕРФЕЙСОВ

1. Применяется один из следующих интерфейсов или их комбинация (два или более):

интерфейс плезиохронной цифровой иерархии;

интерфейс передачи данных.

2. Требования к параметрам электрических интерфейсов плезиохронной цифровой иерархии или их комбинации (два или более):

2.2. Биполярный код с высокой плотностью 3-го порядка (Код HDB 3).

2.3. Форма импульса на выходе цифрового интерфейса находится в пределах масок:

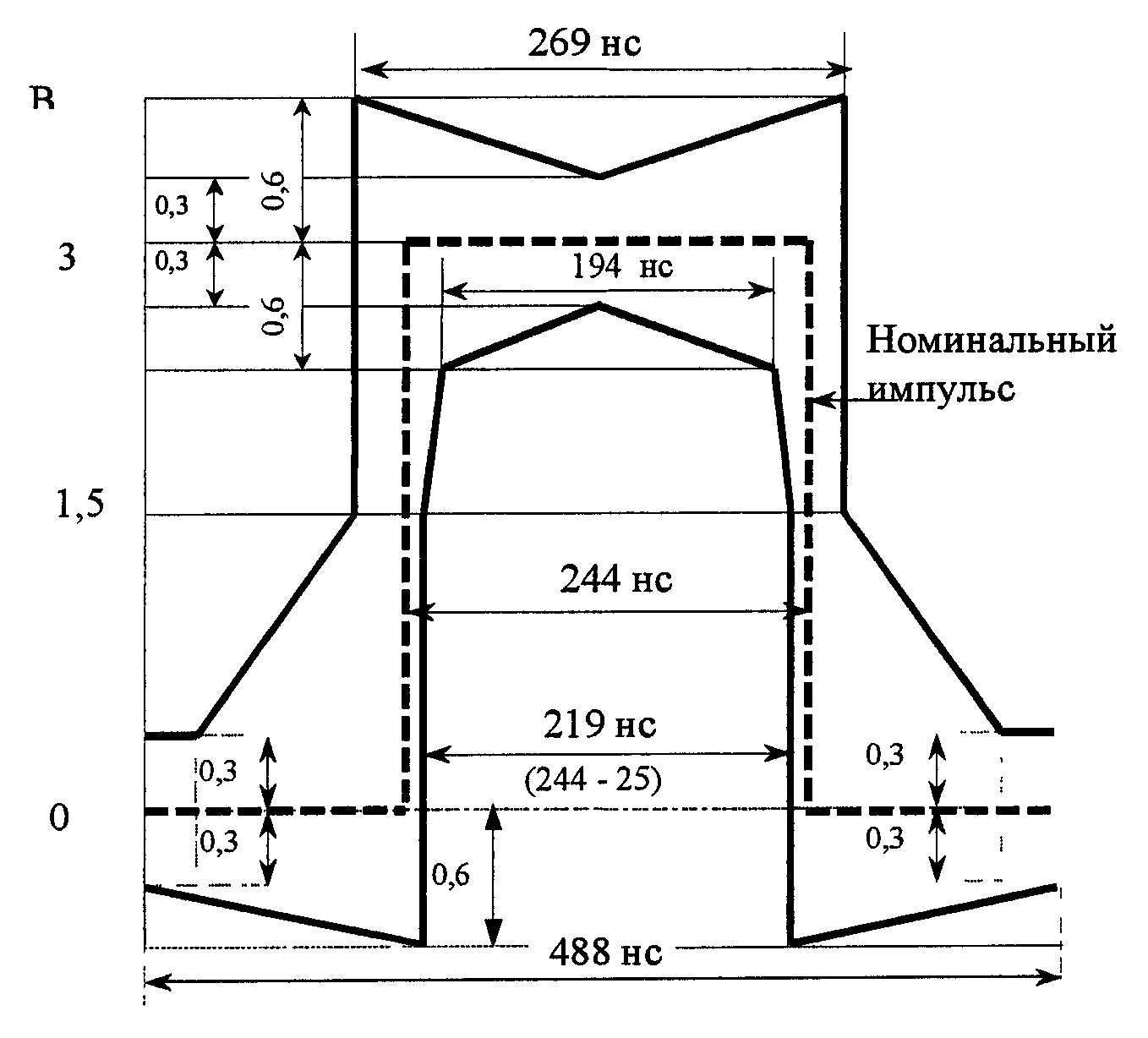

2.3.1. Маска импульса на интерфейсе 2,048 Мбит/с приведена на рисунке 1.

Рисунок 1

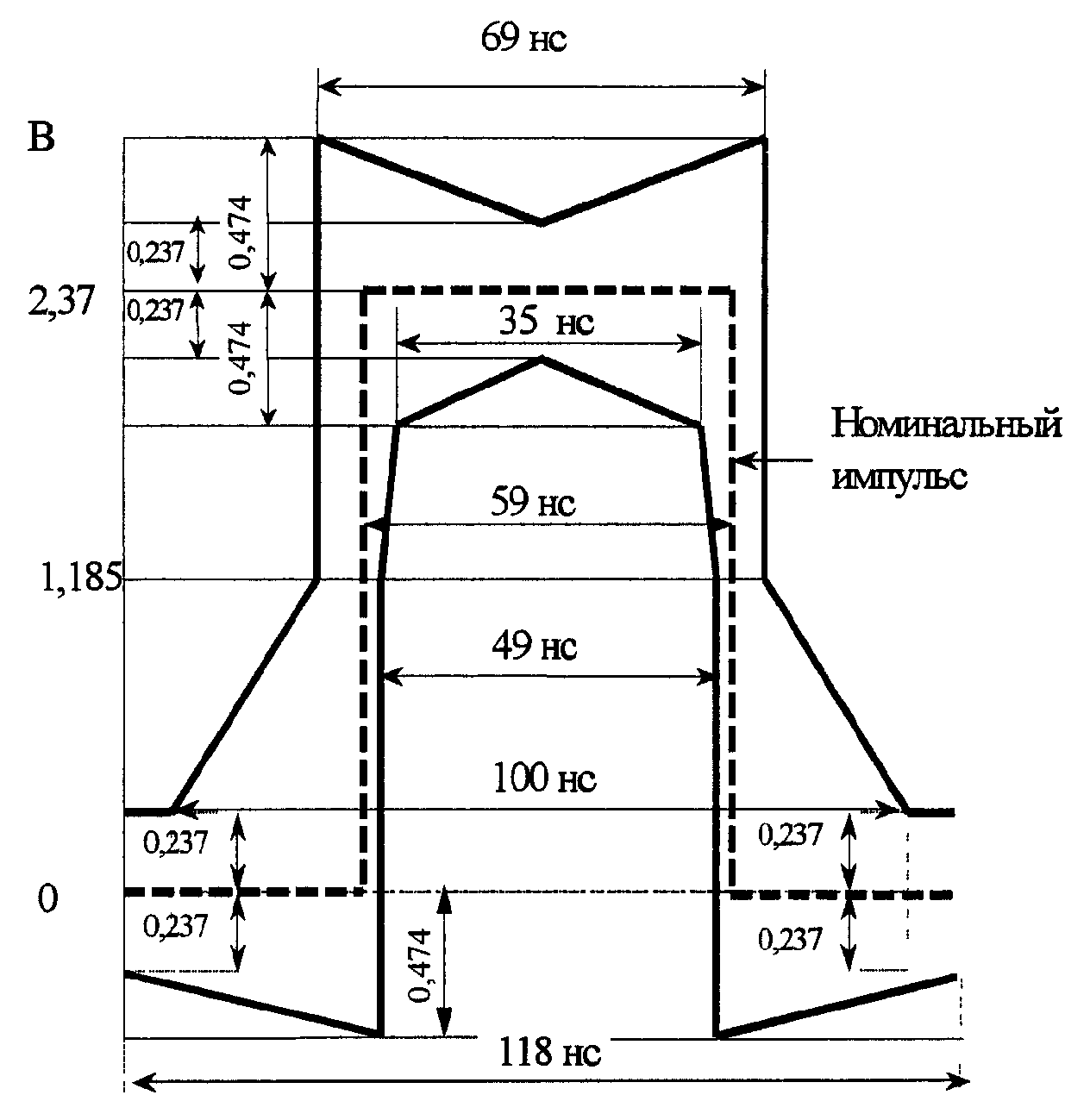

2.3.2. Маска импульса на интерфейсе 8,448 Мбит/с приведена на рисунке 2.

Рисунок 2

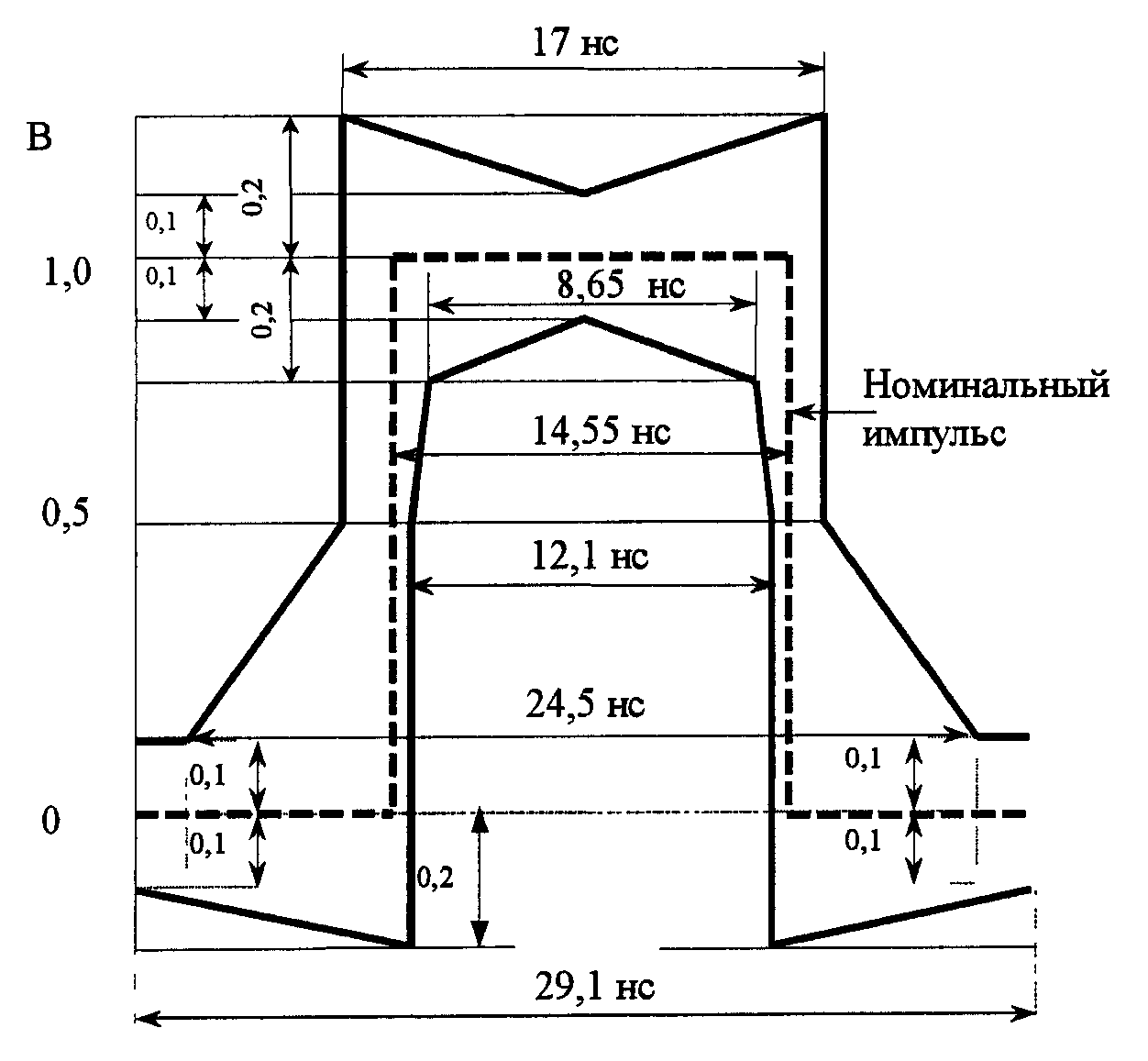

2.3.3. Маска импульса на интерфейсе 34,368 Мбит/с приведена на рисунке 3.

Рисунок 3

2.4. Оборудование в точке Т' обеспечивает работу с соединительной линией, имеющей затухание на полутактовой частоте до 6 дБ для скоростей цифрового сигнала 2,048 Мбит/с и 8,448 Мбит/с и до 12 дБ для скорости цифрового сигнала 34,368 Мбит/с.

2.6. Фазовое дрожание и дрейф фазы:

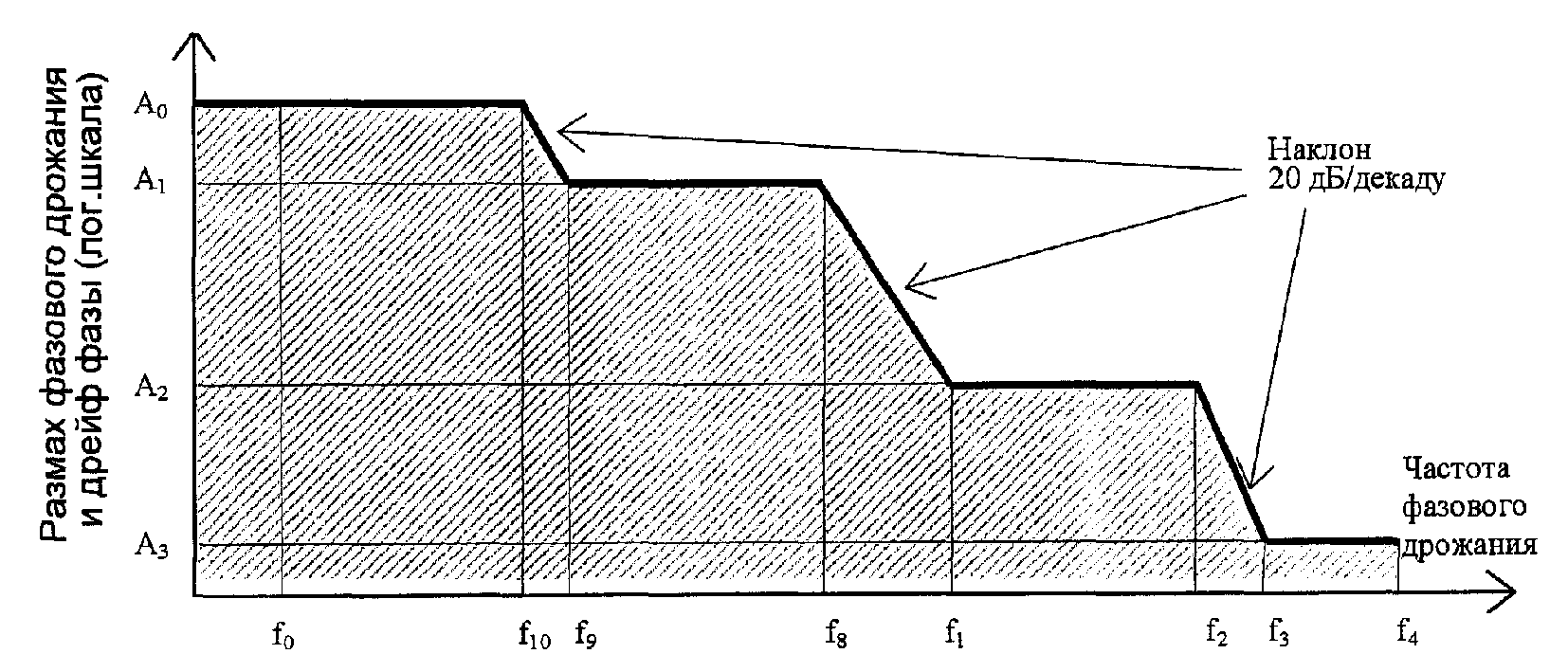

2.6.1. Нижний предел максимально допустимого фазового дрожания и дрейфа фазы на входе цифрового интерфейса приведен на рисунке 4. Зависимость размаха и частоты фазового дрожания или дрейфа фазы на входе цифрового интерфейса от скорости передачи цифрового сигнала приведена в таблице N 1.

Рисунок 4
