Части I, II, III, V, VI Правил применения систем радиорелейной связи введены в информационный банк отдельными документами.

Приказ Мининформсвязи России от 15.08.2007 N 98 (ред. от 23.04.2013) "Об утверждении Правил применения систем радиорелейной связи. Часть IV. Правила применения аналогово-цифровых радиорелейных систем связи" (Зарегистрировано в Минюсте России...

Таблица N 1

┌────────┬───────────────────┬────────────────────────────────────────────────┬───────────┐

│Скорость│ Размах фазового │ Частота │Псевдослу- │

│цифрово-│ дрожания, ЕИ │ │чайный ис- │

│го сиг- │ │ │пытательный│

│нала, ├────┬────┬────┬────┼────────┬───────┬─────┬─────┬────┬────┬────┬────┤сигнал │

│Мбит/с │ A │ A │ A │ A │ f │ f │ f │ f │ f │ f │ f │ f │ │

│ │ 0 │ 1 │ 2 │ 3 │ 0 │ 10 │ 9 │ 8 │ 1 │ 2 │ 3 │ 4 │ │

├────────┼────┼────┼────┼────┼────────┼───────┼─────┼─────┼────┼────┼────┼────┼───────────┤

│ 2,048 │36,9│ 18 │1,5 │0,2 │1,2 x │4,88 x │0,01 │1,667│ 20 │ 2,4│ 18 │100 │ 15 │

│ │ │ │ │ │ -5 │ -3 │ Гц │ Гц │ Гц │ кГц│кГц │кГц │ 2 - 1 │

│ │ │ │ │ │10 Гц │10 Гц│ │ │ │ │ │ │ │

│ 8,448 │ - │ - │1,5 │0,2 │ - │ - │ - │ - │ 20 │ 400│ 3 │400 │ 15 │

│ │ │ │ │ │ │ │ │ │ Гц │ Гц │кГц │кГц │ 2 - 1 │

│34,368 │ - │ - │1,5 │0,15│ - │ - │ - │ - │100 │ 1 │ 10 │800 │ 23 │

│ │ │ │ │ │ │ │ │ │ Гц │ кГц│кГц │кГц │ 2 - 1 │

├────────┴────┴────┴────┴────┴────────┴───────┴─────┴─────┴────┴────┴────┴────┴───────────┤

│ ЕИ - единичный интервал, равный │

│ 488 нс для 2,048 Мбит/с; 118 нс для 8,448 Мбит/с; 29,1 нс для 34,368 Мбит/с │

└─────────────────────────────────────────────────────────────────────────────────────────┘

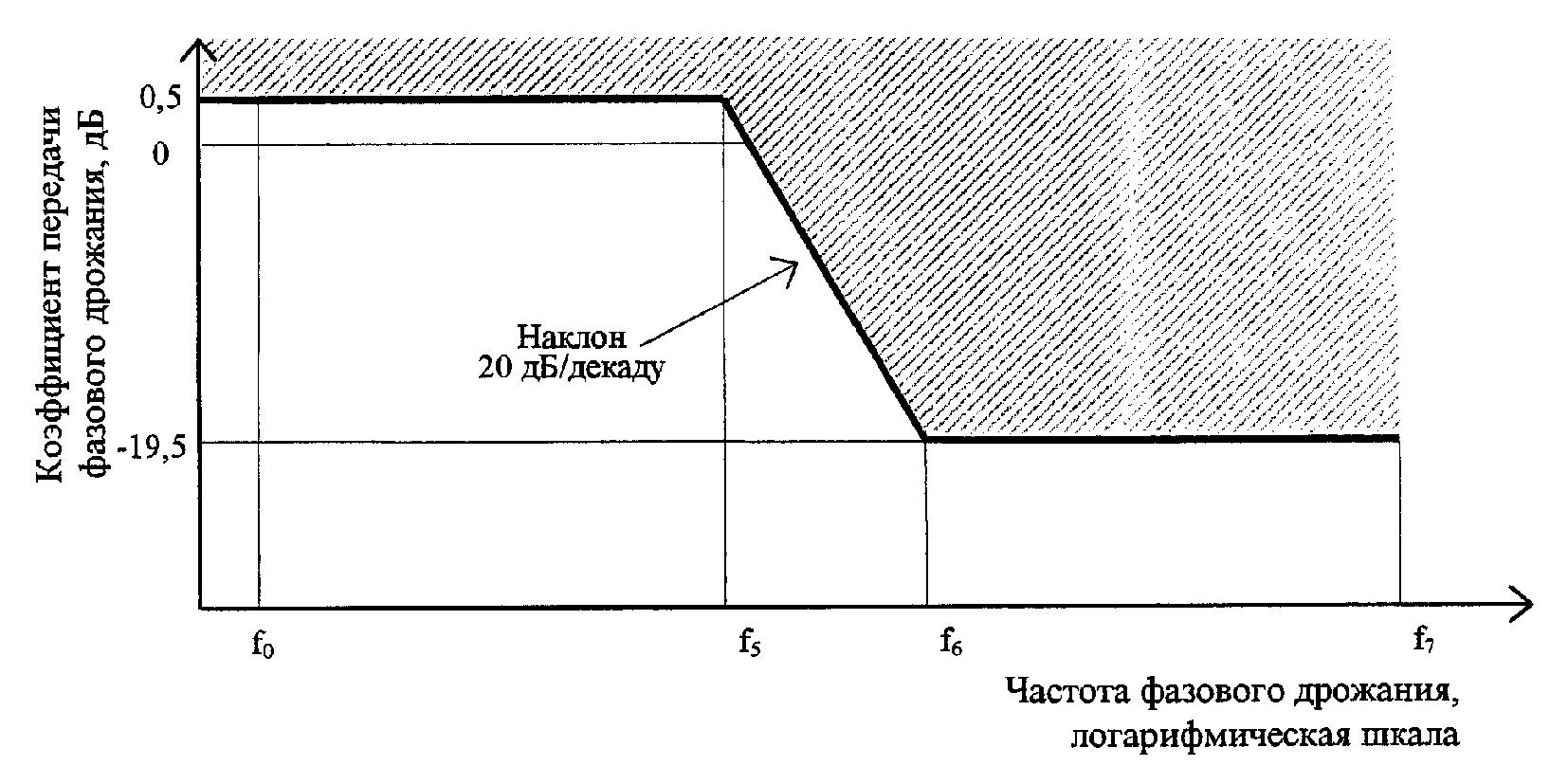

2.6.2. Характеристика передачи фазового дрожания приведена на рисунке 5. Зависимость коэффициента передачи и частоты фазового дрожания от скорости цифрового сигнала приведена в таблице N 2.

Рисунок 5

Приложение N 5. Требования к параметрам интерфейсов Таблица N 2
