2. Внутренняя горизонтальная и коническая поверхности

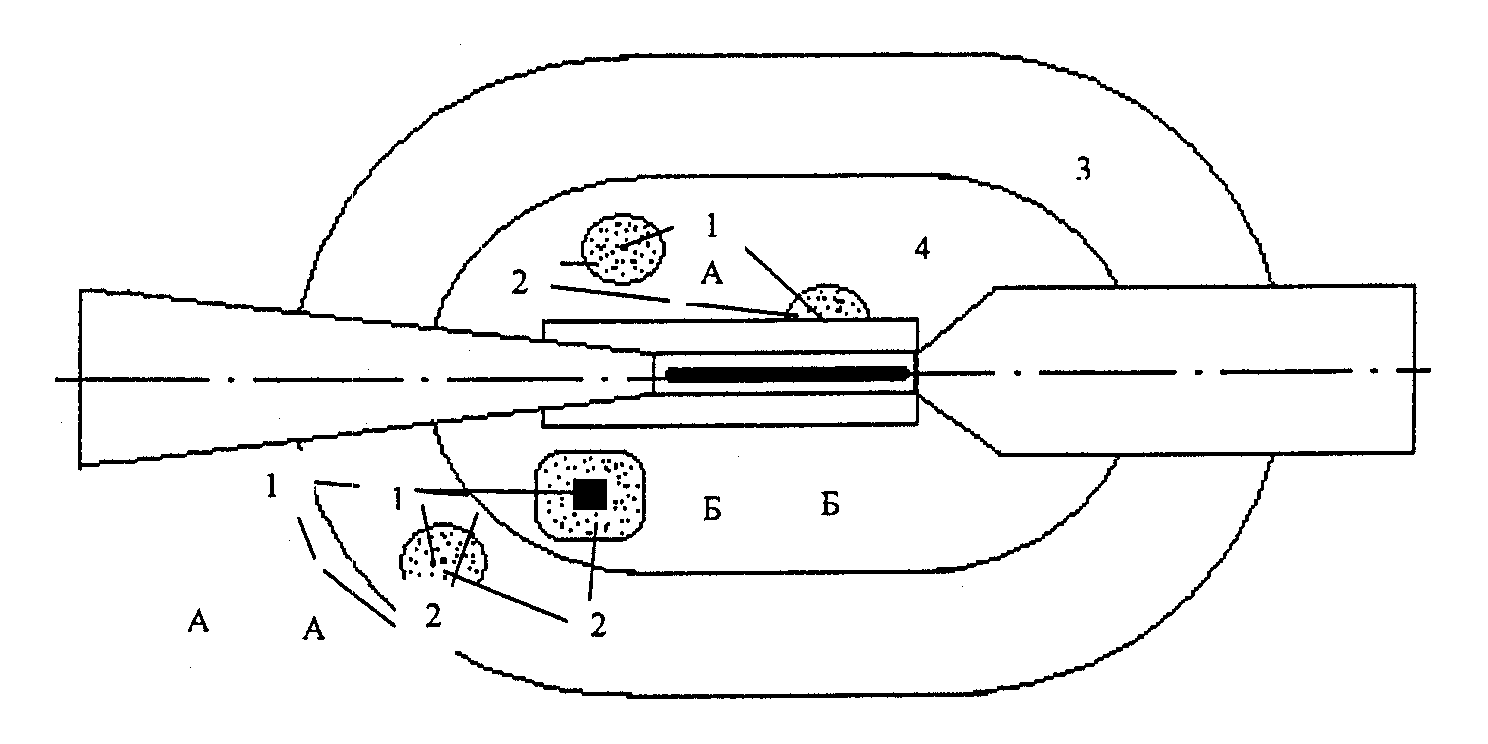

Зона "затенения" от расположенных в пределах внутренней горизонтальной и конической поверхностей точечных препятствий представляет собой круг радиусом 100 метров с центром в точке расположения препятствия. "Затеняющая" поверхность проходит через вершину препятствия с нисходящим уклоном 15% (рис. 1).

Зона "затенения" от протяженных препятствий, расположенных в пределах внутренней горизонтальной и конической поверхностей, представляет собой полосу шириной 100 м по периметру препятствия. "Затеняющая" поверхность проходит через верх препятствия с нисходящим уклоном 15% (рис. 1).

"Тень" от препятствий, расположенных вблизи границ поверхности захода на посадку, переходных поверхностей или поверхности взлета, не распространяется на зоны этих поверхностей (рис. 1).

Высота "затеняющей" поверхности на расстоянии L от "затеняющего" препятствия равна

H = Hп - 0,15L,

где Hп - высота "затеняющего" препятствия;

L - расстояние от "затеняющего" препятствия.

Расстояние L определяется по плану внутренней горизонтальной и конической поверхностей.



1. Общие положения Рис. 1.
