Таблица N 2. Требования для ответного канала IF

┌──────────────────────────────────────┬───────────────────────────────────────┐

│ Параметры │ Значение │

├──────────────────────────────────────┼───────────────────────────────────────┤

│ 1 │ 2 │

├──────────────────────────────────────┼───────────────────────────────────────┤

│Нагрузочное сопротивление │ 75 Ом │

├──────────────────────────────────────┼───────────────────────────────────────┤

│Частотный диапазон: │ │

│передача │ 950 - 1700 МГц │

│прием │ 950 - 1700 МГц │

├──────────────────────────────────────┼───────────────────────────────────────┤

│Шаг настройки частоты │ 1 Гц │

├──────────────────────────────────────┼───────────────────────────────────────┤

│Уровень сигнала: │ │

│передача │ -43 до -1 дБмВт │

│прием │ -57 до +3 дБмВт │

├──────────────────────────────────────┼───────────────────────────────────────┤

│Шаг регулировки изменение уровня │ 0,5 дБ │

│выходной мощности │ │

├──────────────────────────────────────┼───────────────────────────────────────┤

│Фазовый шум, при отстройке │ │

│на частоте: │ │

│1 кГц │ -83 дБ/Гц │

│10 кГц │ -83 дБ/Гц │

│100 кГц │ -96 дБ/Гц │

│1 МГц │ -112 дБ/Гц │

├──────────────────────────────────────┼───────────────────────────────────────┤

│Огибающая спектра сигналов │ не превышает значений, │

│ │ указанных на рисунке │

├──────────────────────────────────────┼───────────────────────────────────────┤

│ │ -8 │

│Стабильность частоты │ не менее 2 x 10 │

└──────────────────────────────────────┴───────────────────────────────────────┘


Примечание: 0 дБ - относительная мощность, соответствующая немодулированной несущей.

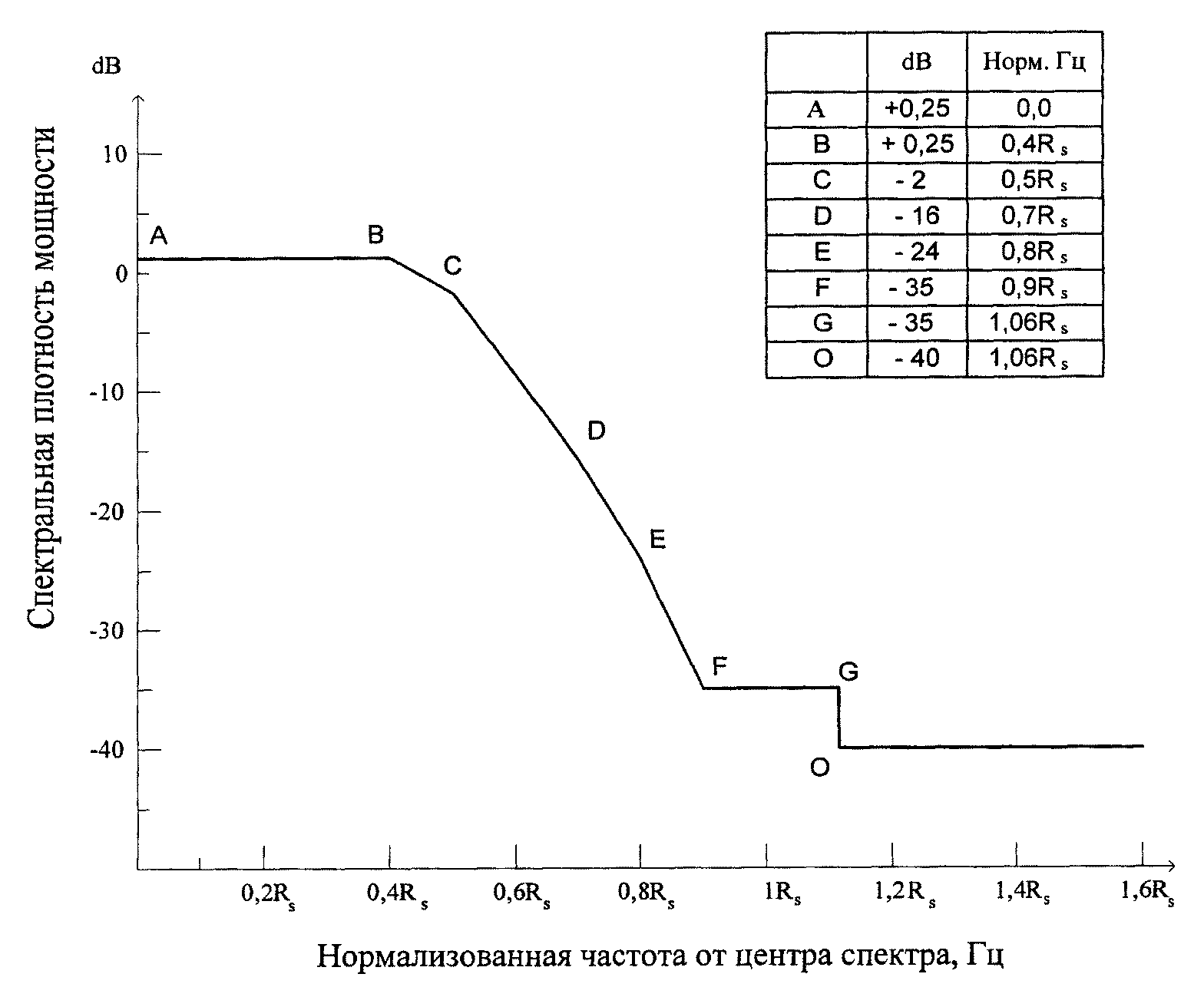

Рисунок. Спектральная плотность мощности на выходе

модулятора немодулированной несущей
