Приложение N 1. Требования к параметрам сетевых интерфейсов

Приложение N 1

к Правилам применения оборудования

транзитных, оконечно-транзитных

и оконечных узлов связи.

Часть V. Правила применения

сельских автоматических телефонных

станций, использующих систему

сигнализации по общему каналу

сигнализации N 7 (ОКС N 7)

ТРЕБОВАНИЯ

К ПАРАМЕТРАМ СЕТЕВЫХ ИНТЕРФЕЙСОВ

1. Реализация в оборудовании узла связи цифрового интерфейса плезиохронной цифровой иерархии со скоростью передачи 2048 кбит/с (стык А) согласно приложению 1 к Правилам N 59-06.

2. Реализация в оборудовании узла связи цифрового интерфейса синхронизации 2048 кГц (стык Y) согласно приложению 1 к Правилам N 59-06.

3. В оборудовании узла связи может быть реализован цифровой интерфейс синхронной цифровой иерархии на скорости передачи 155, 520 Мбит/с согласно приложению 1 к Правилам N 59-06.

4. В случае реализации в оборудовании узла связи цифрового интерфейса со скоростью передачи 1024 кбит/с (стык А) выполняются следующие требования:

1) тип линии между оборудованием подключения трактов с импульсно-кодовой модуляцией (далее - ИКМ-15) и оборудованием цифровых систем передачи - симметричная линия;

2) измерительное нагрузочное сопротивление между оконечным оборудованием линейного тракта и оборудованием подключения трактов ИКМ-15 - (120 +/- 12) Ом;

3) номинальное пиковое напряжение импульса на измерительном нагрузочном сопротивлении - (3,0 +/- 0,3) В;

4) номинальное напряжение паузы - (0,0 +/- 0,3) В;

5) номинальная длительность импульса (0,98 +/- 0,10) мкс;

6) форма и параметры цифрового сигнала на входе и выходе линейного тракта приведены на рисунке.

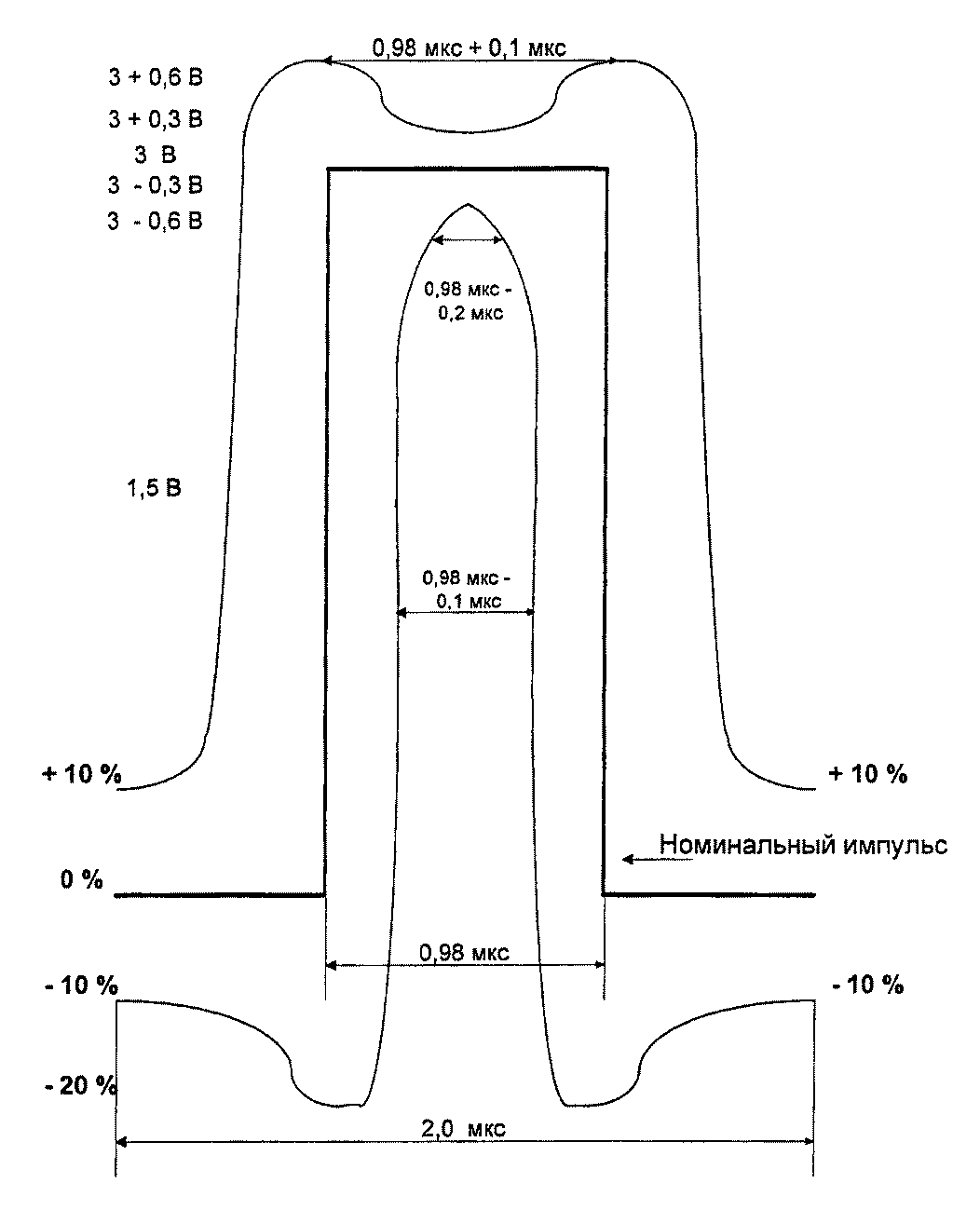

Рисунок. Шаблон импульса на стыке 1024 кбит/с
