Таблица

┌────────────────────────────────┬────────────────────────────────────────┐

│ Параметр │ Значение параметра │

├────────────────────────────────┼────────────────────────────────────────┤

│Линия передачи │симметричная пара или коаксиальная пара │

├────────────────────────────────┼────────────────────────────────────────┤

│Измерительное нагрузочное │ │

│сопротивление, Ом │ │

│1) коаксиальная пара │ 75 │

│2) симметричная пара │ 120 │

├────────────────────────────────┼────────────────────────────────────────┤

│Максимальное пиковое │ │

│значение посылки, В │ │

│1) коаксиальная пара │ от 0,75 до 1,5 │

│2) симметричная пара │ от 1,0 до 1,9 │

├────────────────────────────────┼────────────────────────────────────────┤

│Номинальная длительность │ 244 │

│импульса при любом типе кабеля, │ │

│нс │ │

├────────────────────────────────┼────────────────────────────────────────┤

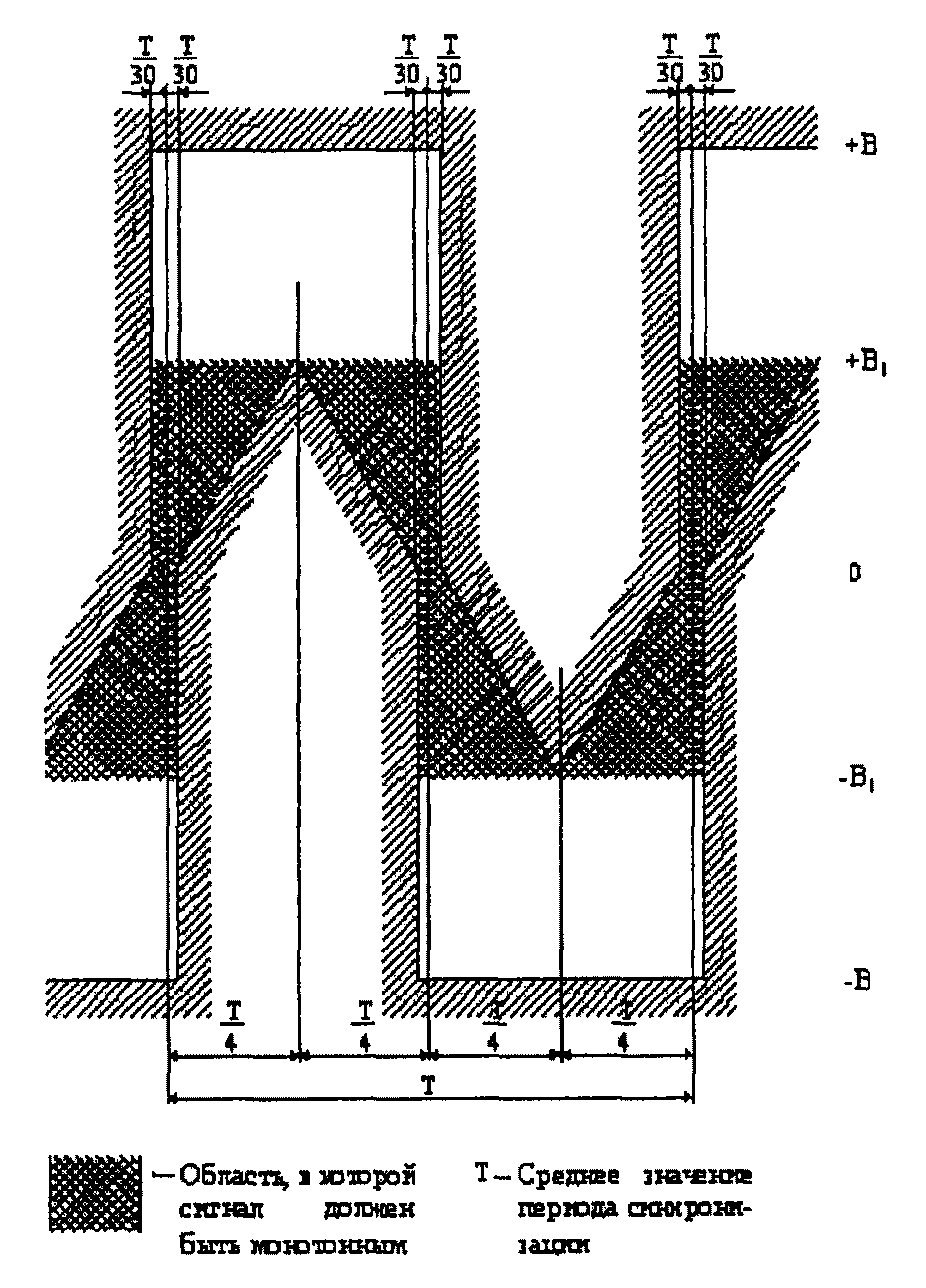

│Форма импульса │ согласно рисунку

└────────────────────────────────┴────────────────────────────────────────┘

2. Затухание соединительной линии на частоте 2048 кГц от 0 до 6 дБ.

3. Размах фазового дрожания на выходе при измерении его в пределах диапазона частот от 20 Гц до 100 кГц не превышает 0,05 единичного интервала.

4. Затухание отражения на входе на частоте 2048 кГц составляет не менее 15 дБ.

5. Внешний проводник коаксиальной пары или экран симметричной пары заземляется на входе и выходе. Величина сопротивления между клеммой защитного заземления и любой металлической нетоковедущей частью оборудования, доступной для прикосновения, не превышает 0,1 Ом.

6. Обеспечивается защита от перенапряжений до 500 В.


Рисунок
