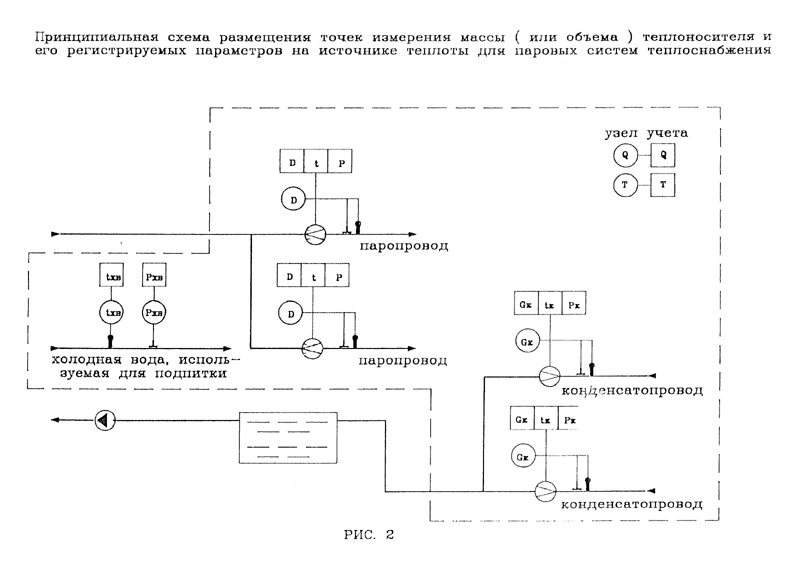

См. данный графический объект.

2.4. Определение количества тепловой энергии и

теплоносителя, отпущенных в паровые системы теплоснабжения

2.4.1. Количество тепловой энергии, отпущенной источником теплоты, определяется как сумма количеств тепловой энергии, отпущенной по его выводам.

Количество тепловой энергии, отпущенной источником теплоты по каждому отдельному выводу, определяется как алгебраическая сумма произведений массы теплоносителя по каждому трубопроводу (паропроводу или конденсатопроводу) на соответствующие энтальпии. Масса теплоносителя в конденсатопроводе берется с отрицательным знаком.

Для определения количества тепловой энергии Q, отпущенной источником теплоты, используется формула:

k m -3

Q = (SUM Di x (hi - hхв) - SUM Gkj x (hkj - hхв)) x 10 , (2.2)

i=1 j=1

где k - количество узлов учета на паропроводах;

m - количество узлов учета на конденсатопроводах;

Di - масса пара, отпущенного источником теплоты по каждому

паропроводу;

Gkj - масса конденсата, полученного источником по каждому

конденсатопроводу;

hi - энтальпия пара в соответствующем паропроводе;

hkj - энтальпия конденсата в соответствующем

конденсатопроводе;

hхв - энтальпия холодной воды, используемой для подпитки.

Средние значения энтальпий за соответствующий интервал времени определяются на основании измеренных среднечасовых значений температур и давлений.
