4.1. ВЫЯВЛЕНИЕ ПРЕПЯТСТВИЙ

4.1.1. На аэродроме должны быть данные о расположении и высоте препятствий, которые могут представлять опасность для выполнения полетов и за которыми устанавливается контроль.

4.1.2. Выявлению подлежат препятствия, высота которых превышает:

а) уровень земли в пределах летной полосы за исключением огней светосигнальной системы, контрольной антенны курсового радиомаяка, уголковых отражателей ПРЛ, имеющих легкую и ломкую конструкцию;

б) высоту поверхности с наклоном 0,8% на участках GSS'G' и LTT'L' (рисунок 4.1). Началом отсчета высоты поверхности является высота рельефа на продолжении осевой линии ВПП в конце ЛП;

в) высоту поверхности с наклоном 2% на участках GSTL и G'S'T'L' (рисунок 4.1). Началом отсчета высоты поверхности является высота ближайшей точки профиля оси ВПП или ее продолжения в пределах летной полосы;

г) 50 м относительно уровня самого низкого порога ВПП в зоне BEE'B' (рисунок 4.1);

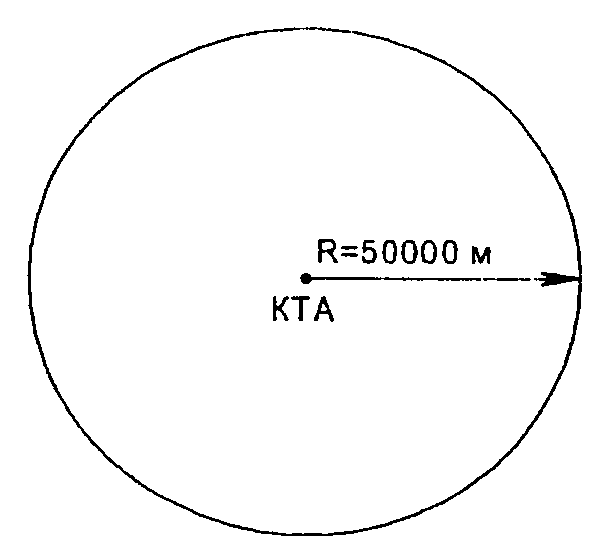

д) 100 м относительно уровня самого низкого порога ВПП в пределах круга с радиусом 50 км с центром в КТА (рисунок 4.1).

Если на некотором участке (участках) круга полеты запрещены, то выявление препятствий в пределах такого участка сводится к определению наивысшего (наивысших) препятствия (препятствий).

Кроме того, должны быть получены данные о высоте и расположении препятствий, которые представляют опасность для выполнения полетов.

а)

б)

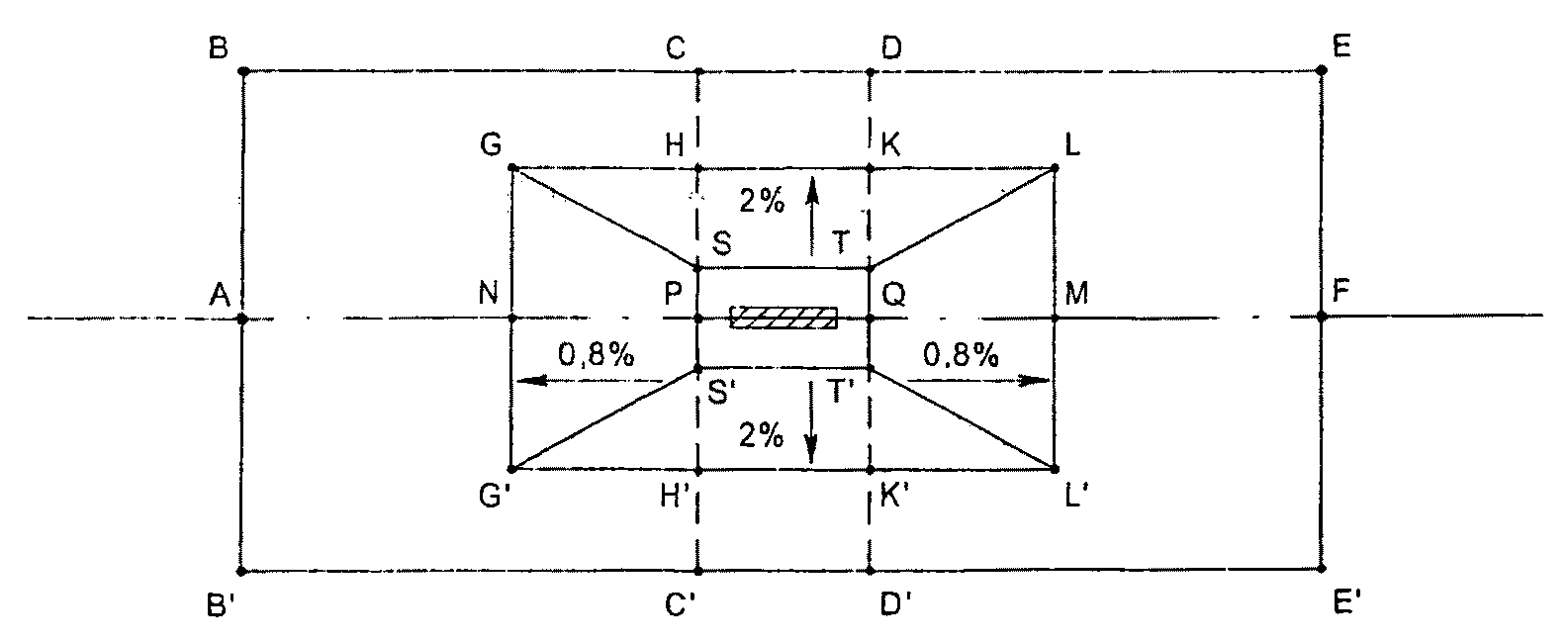

Рис. 4.1. Зоны и поверхности для выявления препятствий
