Необорудованная ВПП и ВПП для захода на посадку по приборам

4.2.1. Для необорудованной ВПП и ВПП для захода на посадку по приборам устанавливаются следующие поверхности ограничения препятствий:

внешняя горизонтальная поверхность (рисунок 4.2);

коническая поверхность (рисунки 4.2, 4.3);

внутренняя горизонтальная поверхность (рисунки 4.2 - 4.4);

поверхность захода на посадку (рисунки 4.2, 4.3);

переходные поверхности (рисунки 4.2, 4.3).

Относительные высоты, размеры и наклоны данных поверхностей указаны в таблице 4.1.

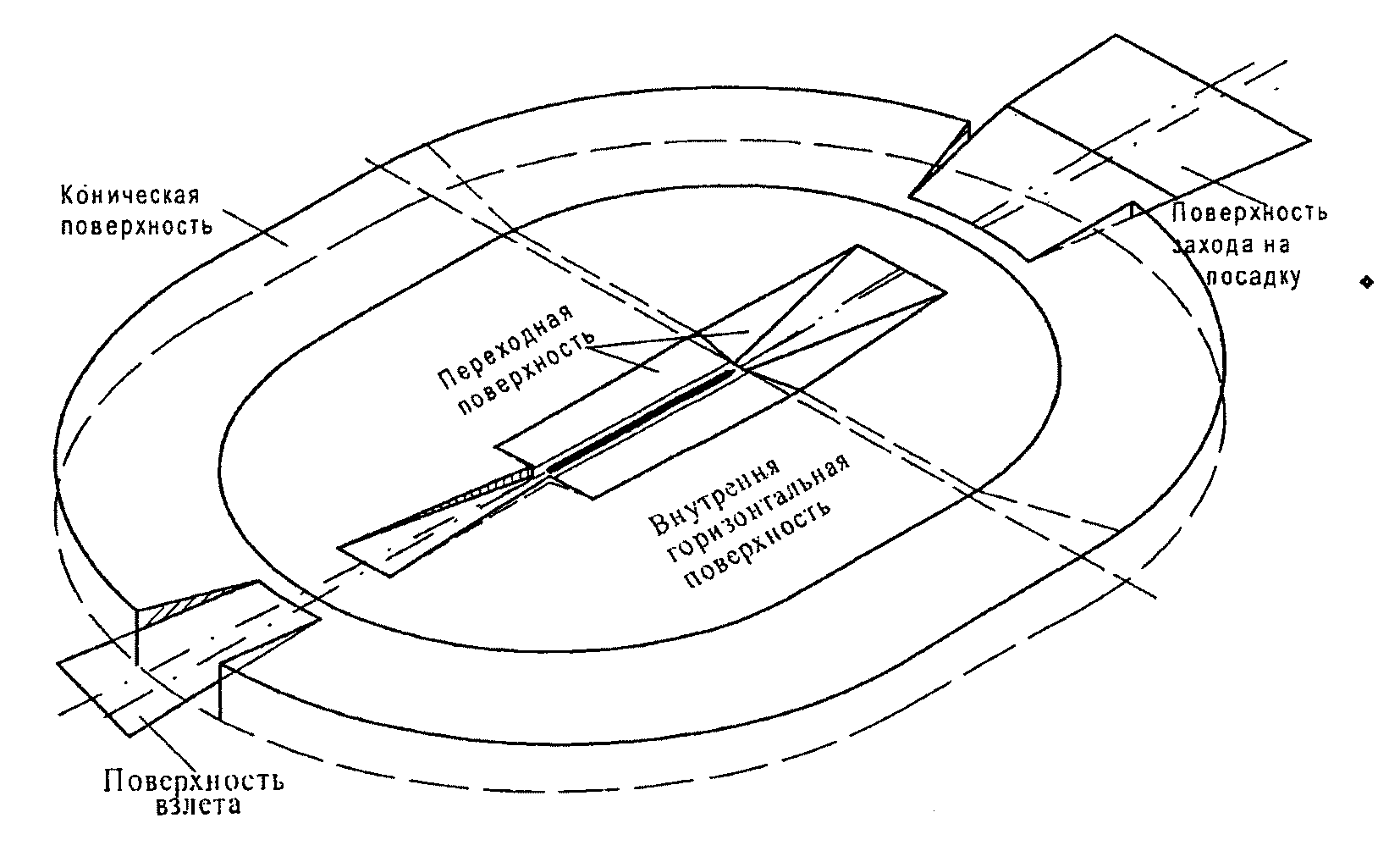

Рис. 4.2. Поверхности ограничения препятствий:

1 - коническая поверхность; 2 - внутренняя горизонтальная поверхность; 3 - поверхность захода на посадку; 4 - поверхность взлета; 5 - ВПП; 6 - переходная поверхность; 7 - внешняя горизонтальная поверхность (случай круговой поверхности с центром в КТА).

Рис. 4.3. Пример взаимного расположения поверхностей ограничения препятствий для аэродрома с одной ВПП класса I, II, или III

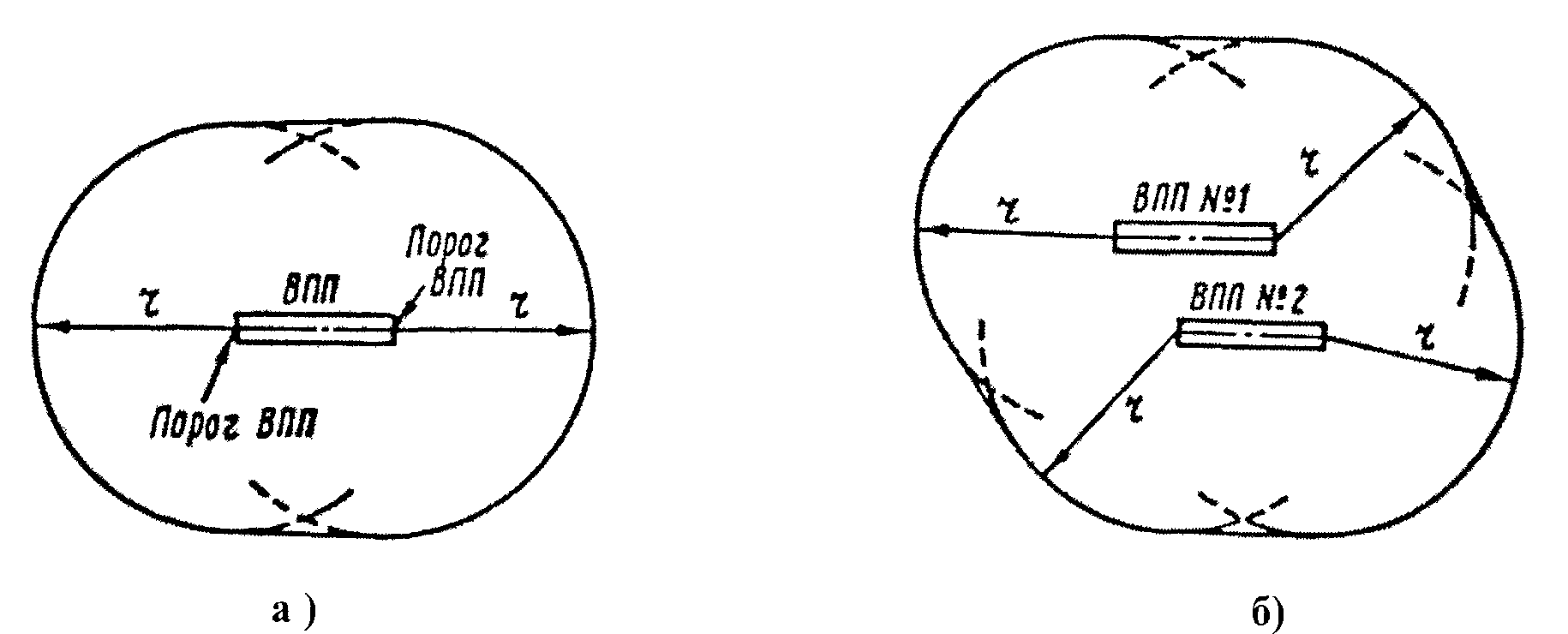

Рис. 4.4. Внутренняя горизонтальная поверхность: а - для аэродрома с одной ВПП; б - для аэродрома с двумя ВПП

Поверхность захода на посадку имеет:

нижнюю границу установленной длины, расположенную горизонтально на заданном расстоянии перед порогом ВПП, перпендикулярно и симметрично осевой линии ВПП;

две боковые границы, начинающиеся от концов внутренней границы и равномерно расходящиеся под установленным углом к продолжению осевой линии ВПП;

верхнюю границу, параллельную нижней границе.

Высота нижней границы поверхности захода на посадку соответствует высоте средней точки порога ВПП.

Наклон поверхности захода на посадку измеряется в вертикальной плоскости, содержащей осевую линию ВПП.

Переходная поверхность является контрольной поверхностью ограничения естественных и тех искусственных препятствий, которые не размещены вблизи ВПП (здания и сооружения, воздушные суда на местах стоянки, осветительные мачты и т.п.).

Наклон переходной поверхности измеряется в вертикальной плоскости, перпендикулярной оси ВПП или ее продолжению.

Переходная поверхность имеет:

нижнюю границу, начинающуюся у пересечения боковой границы поверхности захода на посадку с внутренней горизонтальной поверхностью и продолжающуюся вниз вдоль боковой границы поверхности захода на посадку и далее на расстоянии, равном половине длины нижней границы поверхности захода на посадку;

верхнюю границу, расположенную в плоскости внутренней горизонтальной поверхности.

Высота нижней границы поверхности является в общем случае переменной величиной. Высота точки на этой границе равна:

вдоль боковой границы поверхности захода на посадку - превышению поверхности захода на посадку в этой точке;

вдоль ВПП - превышению ближайшей точки осевой линии ВПП или ее продолжения.

4.2.2. Объекты, возвышающиеся над любой из поверхностей, указанных в пункте 4.2.1 необходимо, насколько это практически возможно, устранять.
