ВПП точного захода на посадку I, II, III категорий

4.2.3. Для направления ВПП, оборудованного для точного захода на посадку, устанавливаются следующие поверхности ограничения препятствий:

внешняя горизонтальная поверхность;

коническая поверхность;

внутренняя горизонтальная поверхность;

поверхность захода на посадку;

переходные поверхности;

внутренняя поверхность захода на посадку (рисунок 4.5);

внутренние переходные поверхности;

поверхность прерванной посадки.

Относительные высоты, размеры и наклоны данных поверхностей указаны в таблице 4.1.

Характеристики внешней горизонтальной поверхности, конической поверхности, внутренней горизонтальной поверхности, поверхности захода на посадку и переходной поверхности приведены в пункте 4.2.1.

Сечение А-А

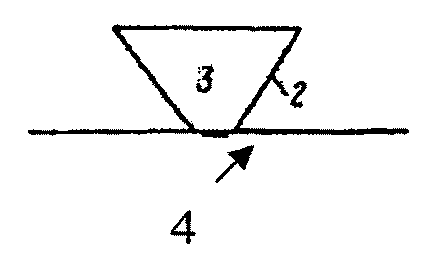

Сечение Б-Б

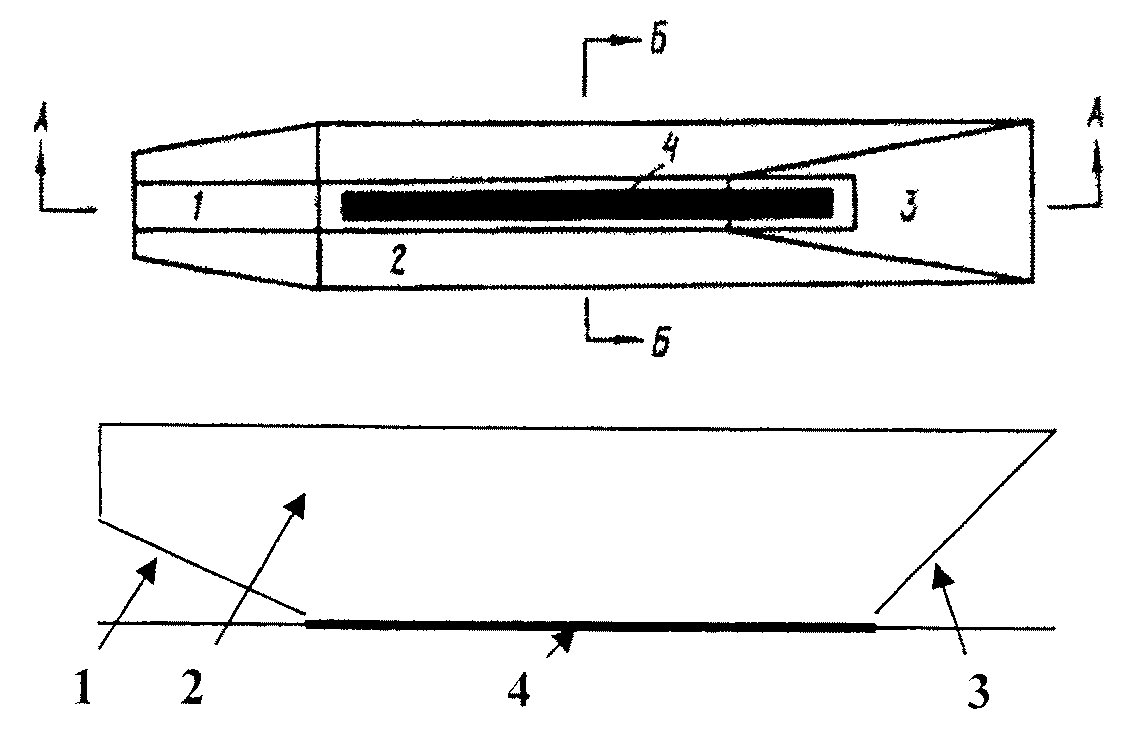

Рис. 4.5. Поверхности ограничения препятствий: 1 - внутренняя поверхность захода на посадку; 2 - внутренняя переходная поверхность; 3 - поверхность прерванной посадки; 4 - ВПП.

Внутренняя поверхность захода на посадку имеет:

нижнюю границу, совпадающую с нижней границей поверхности захода на посадку, но имеющую меньшую длину;

две боковые границы, начинающиеся у концов нижней границы;

верхнюю границу, параллельную нижней границе.

Внутренняя переходная поверхность (рисунок 4.5) является контрольной поверхностью ограничения тех препятствий, которые должны располагаться вблизи ВПП (навигационные средства, метеоприборы, СДП, воздушные суда на РД и другие транспортные средства, движущиеся по установленным маршрутам). Наклон внутренней переходной поверхности измеряется в вертикальной плоскости, проходящей перпендикулярно осевой линии ВПП или ее продолжению.

Внутренняя переходная поверхность имеет:

нижнюю границу, начинающуюся от конца верхней границы внутренней поверхности захода на посадку и простирающуюся вдоль боковой границы этой поверхности и далее вдоль летной полосы параллельно осевой линии ВПП, а затем по боковой границе поверхности прерванной посадки до конца верхней границы этой поверхности;

верхнюю границу, расположенную на высоте 60 м относительно высоты аэродрома.

Высота нижней границы внутренней переходной поверхности является в общем случае переменной величиной и равна:

вдоль боковой границы внутренней поверхности захода на посадку и поверхности прерванной посадки - превышению соответствующей поверхности в рассматриваемой точке;

вдоль ВПП - превышению ближайшей точки на осевой линии ВПП.

Часть внутренней переходной поверхности, расположенная вдоль ВПП, является криволинейной при криволинейном профиле ВПП или представляет собой плоскость при прямолинейном профиле ВПП. Верхняя граница внутренней переходной поверхности также является криволинейной или прямолинейной в зависимости от профиля ВПП.

Поверхность прерванной посадки (рисунок 4.5) имеет:

нижнюю границу, проходящую перпендикулярно к осевой линии ВПП на заданном расстоянии за порогом ВПП;

две боковые границы, начинающиеся у концов нижней границы и равномерно расходящиеся под заданным углом от вертикальной плоскости, содержащей осевую линию ВПП;

верхнюю границу, параллельную нижней границе и расположенную на высоте 60 м относительно высоты аэродрома.

Высота нижней границы равняется превышению осевой линии ВПП в месте расположения нижней границы.

Наклон поверхности прерванной посадки измеряется в вертикальной плоскости, содержащей осевую линию ВПП.

4.2.4. Объекты, возвышающиеся над любой из поверхностей, указанных в пункте 4.2.3 необходимо, насколько это практически возможно, устранять.

Неподвижные объекты не должны выступать за внутреннюю поверхность захода на посадку, внутренние переходные поверхности и поверхность прерванной посадки, за исключением объектов на ломком основании, которые по своему функциональному назначению должны располагаться в пределах этой поверхности. При использовании ВПП для посадки над этой поверхностью не должны возвышаться подвижные объекты.
