4.3. Учет препятствий при посадке и взлете

4.3.1. Для выполнения требований пункта 4.3.1 Норм в части представления данных о препятствиях необходимо определить препятствия в пределах поверхности взлета, которые возвышаются над информационной поверхностью (рисунок 4.18). Такие препятствия выявляются с помощью расчетных таблиц, составляемых для каждого направления взлета (таблица 4.4).

Порядок заполнения таблиц 4.4 следующий:

в графы с 1 по 5 вносятся данные о расположении и высоте препятствий, расположенных в пределах поверхности взлета;

в графе 6 указывается расстояние D от начала поверхности взлета до препятствия. Расстояние D определяется по формуле:

D = -X_п + X_в;

в графе 7 указывается абсолютная высота информационной поверхности в месте расположения препятствия H (рисунок 4.18);

в графе 8 указывается разность (H_п - H) между абсолютной высотой препятствия H_п и высотой информационной поверхности H с соответствующим знаком;

в графе 9 по препятствиям, возвышающимся над информационной поверхностью, указывается: "Внесено в таблицу 4.5".

Препятствия, возвышающиеся над информационной поверхностью, вносятся в таблицу 4.5 "Препятствия, которые необходимо учитывать при определении максимальной взлетной массы ВС". При отсутствии таких препятствий на данном направлении взлета в таблице 4.5 по данному направлению взлета делается запись: "Отсутствуют препятствия, возвышающиеся над информационной поверхностью".

Порядок заполнения таблицы 4.5 следующий:

в графе 1 указывается N препятствия в соответствии с перечнем препятствий аэродрома;

в графе 2 указывается наименование препятствия, возвышающегося над информационной поверхностью;

в графе 3 указывается расстояние от препятствия до конца ВПП со стороны взлета, определяемое как D + (-X_в - L_впп);

в графе 4 указывается превышение препятствия над уровнем конца ВПП со стороны взлета (H_в), т.е. величина H_п - H_в.

Таблица 4.5 вносится в Инструкцию по производству полетов и в Акт обследования препятствий.

После составления таблицы 4.5 в таблице соответствия указывается:

в графе 2 - "Препятствия, возвышающиеся над информационной поверхностью в направлении взлета, указаны отдельно в инструкции по производству полетов";

в графе 4 - "Соответствует".

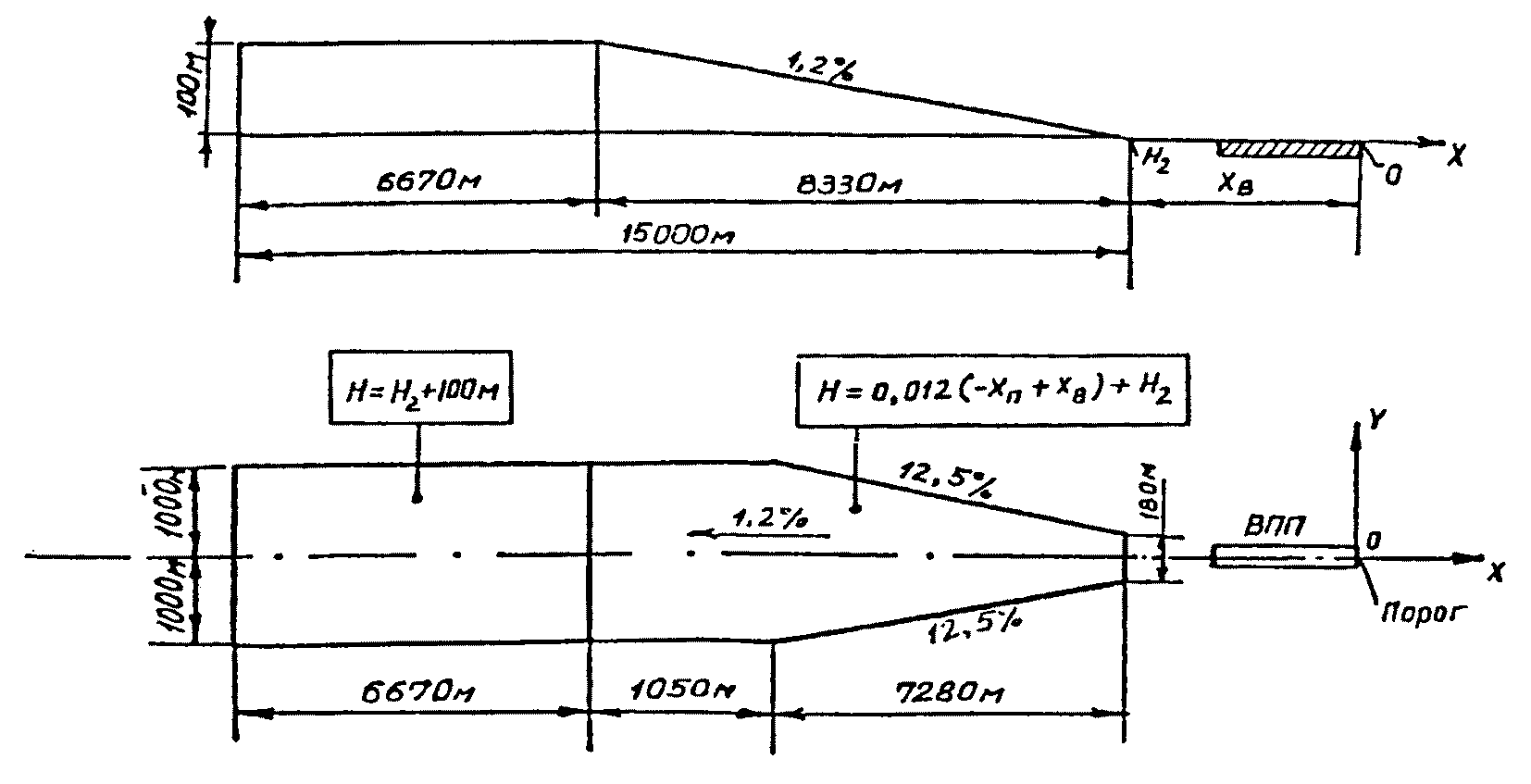

а) ВПП классов I, II, III

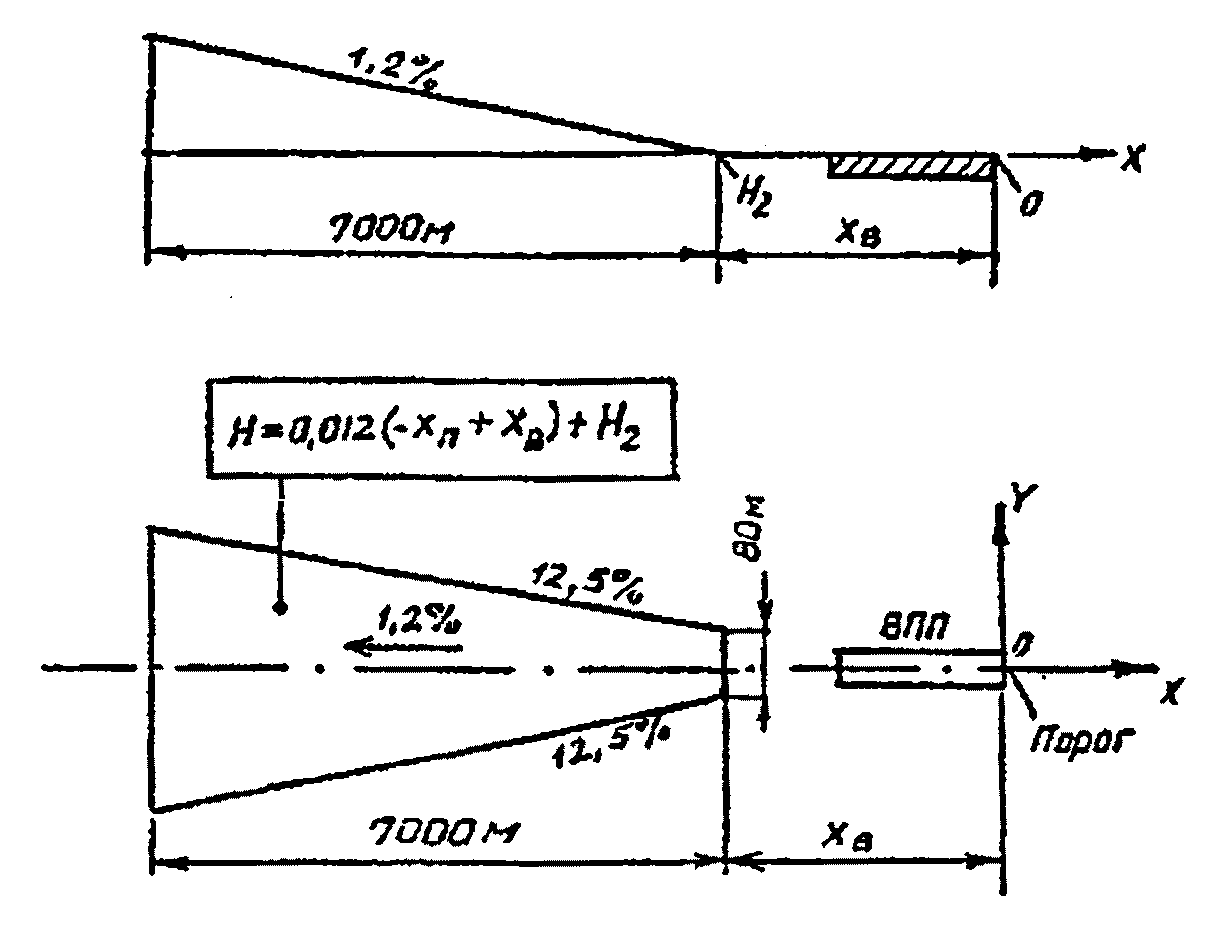

б) ВПП класса IV

Обозначения: X_в - координата "X" начала поверхности взлета; H₂ - высота нижней границы поверхности взлета.

Рис. 4.18. Поверхность для представления данных

о препятствиях в документах аэронавигационной информации

(информационная поверхность)
