СХЕМЫ МАРКИРОВКИ АЭРОДРОМОВ И ПРЕПЯТСТВИЙ

Рисунок 4.1. - Схема маркировки ВПП, полосы подхода к ВПП (размеры в метрах)

а - маркировка краской ВПП и РД с искусственным покрытием; б - маркировка ИВПП (ГВПП) и воздушных подходов маркировочным оборудованием

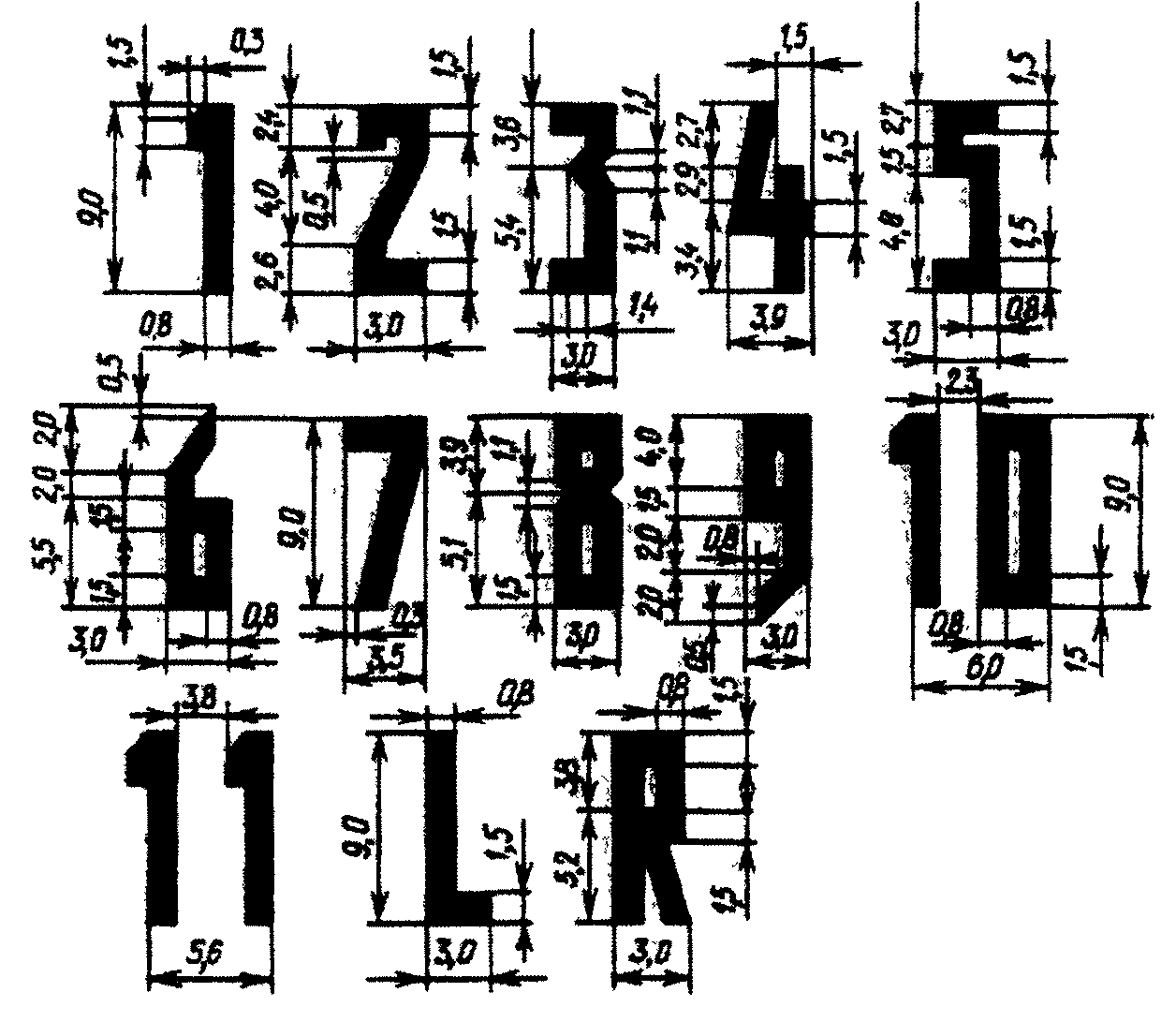

Рисунок 4.2. - Размеры и форма цифр и букв на ИВПП (размеры в метрах)

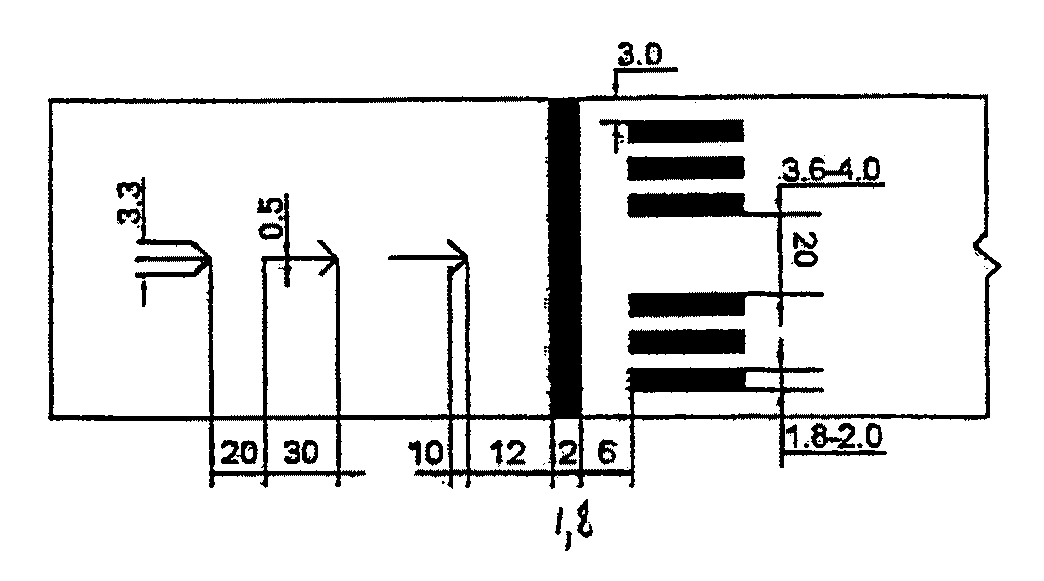

Рисунок 4.3. - Схема маркировки смещенного порога (размеры в метрах)

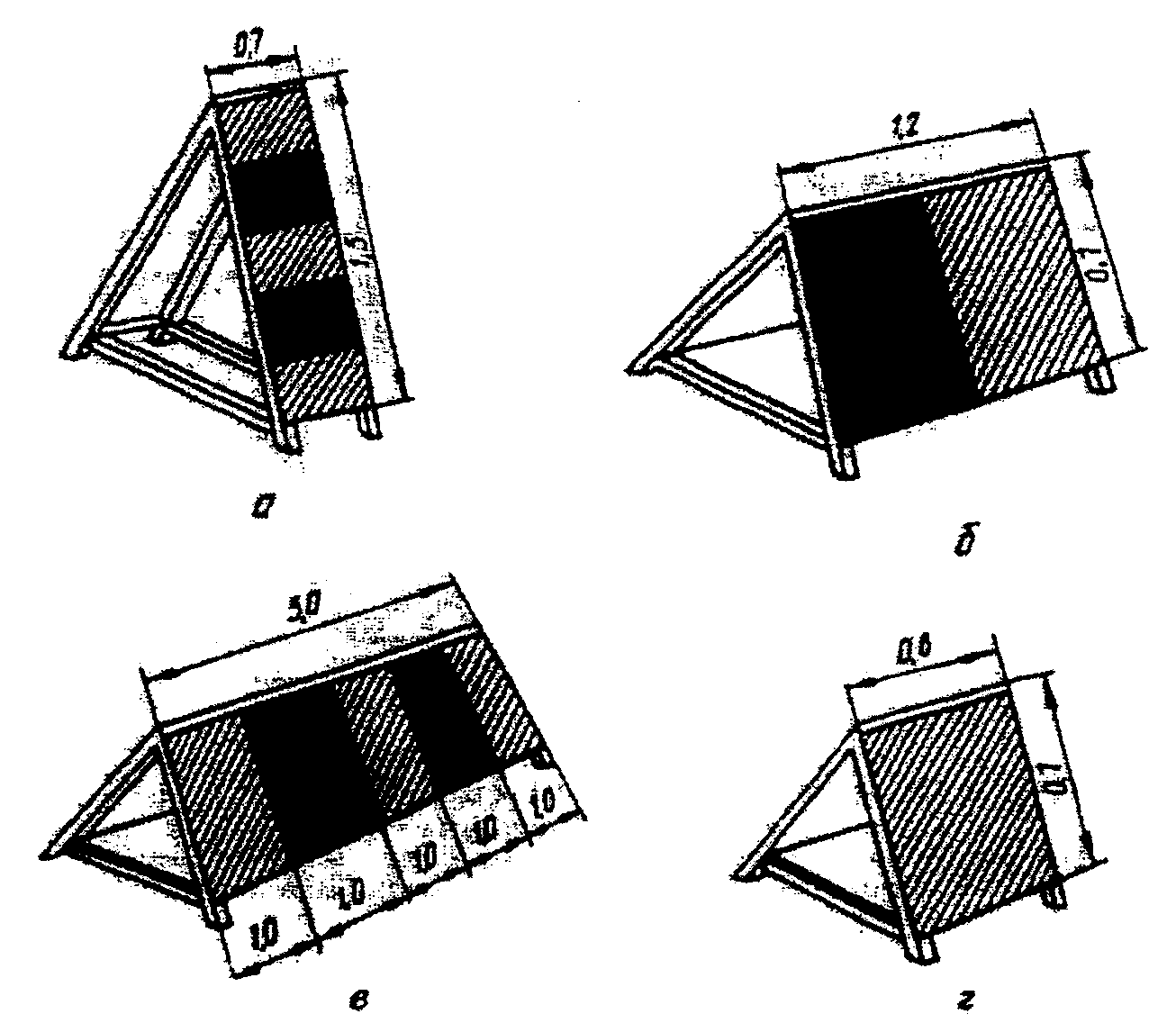

Рисунок 4.4. - Призмы для обозначения границ летного поля (размеры в метрах):

а - для боковых границ летного поля; б - для полосы приземления;

в - для начала и конца ВПП; г - для боковых границ ВПП

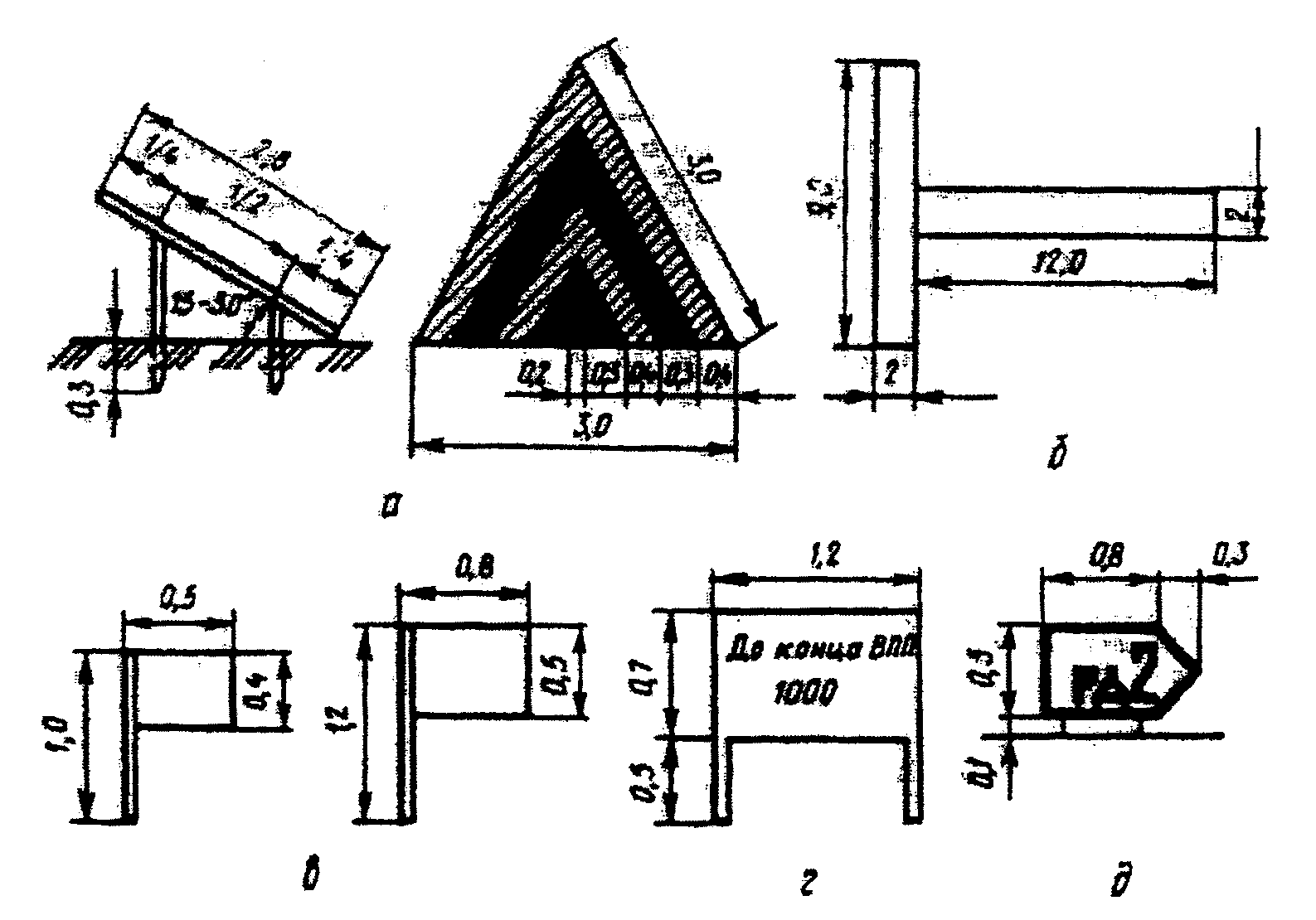

Рисунок 4.5. - Отдельные элементы маркировки летного поля (размеры в метрах):

а - дневные ориентиры; б - посадочное Т (белого, черного и красного цвета); г - щиты для обозначения расстояния до конца ВПП; д - рулежный знак

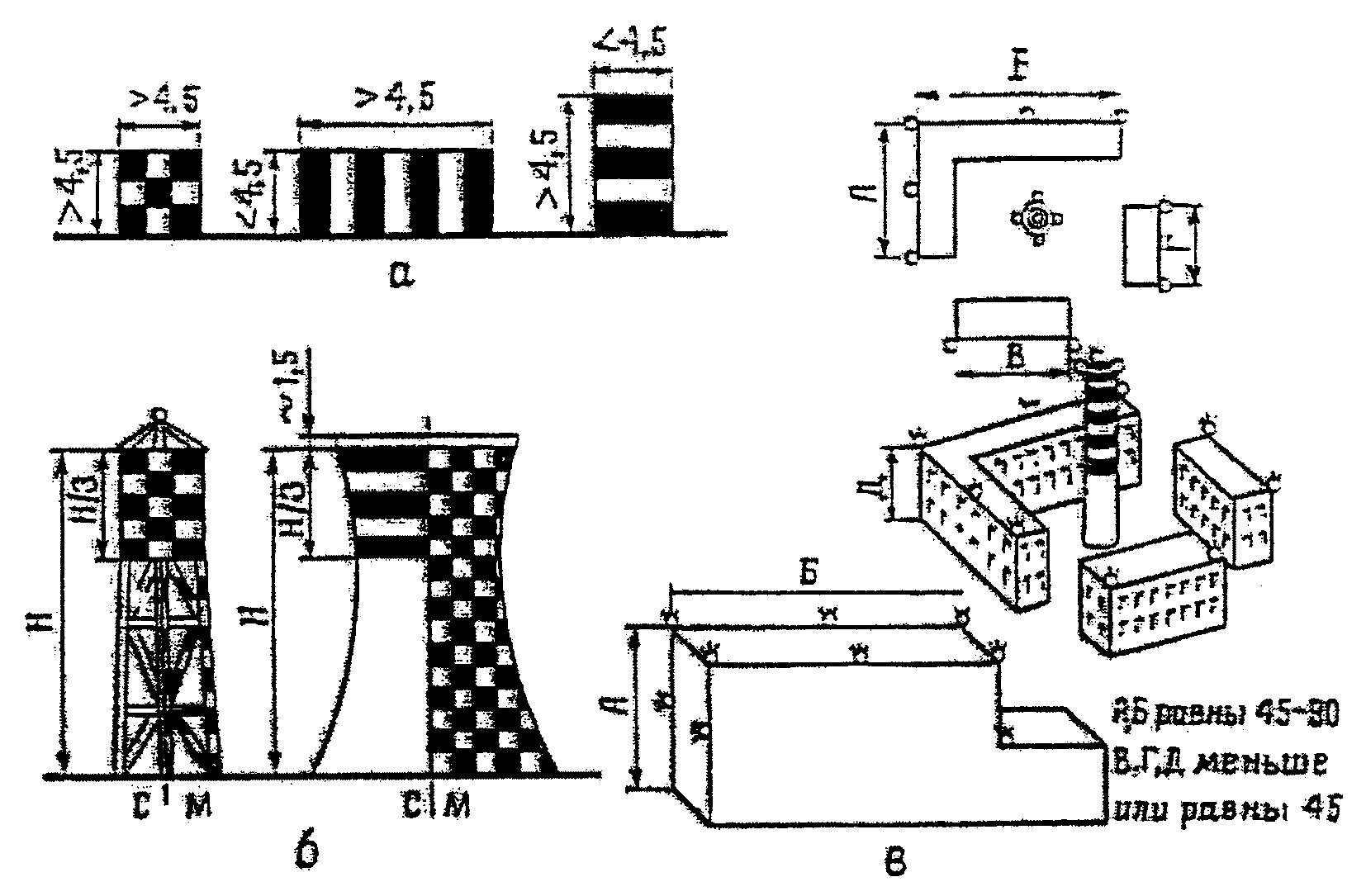

Рисунок 4.6. - Схема маркировки и светоограждения вертикальных конструкций зданий и сооружений (размеры в метрах):

а - сооружения, обслуживающие полеты;

б и в - сооружения на приаэродромной территории

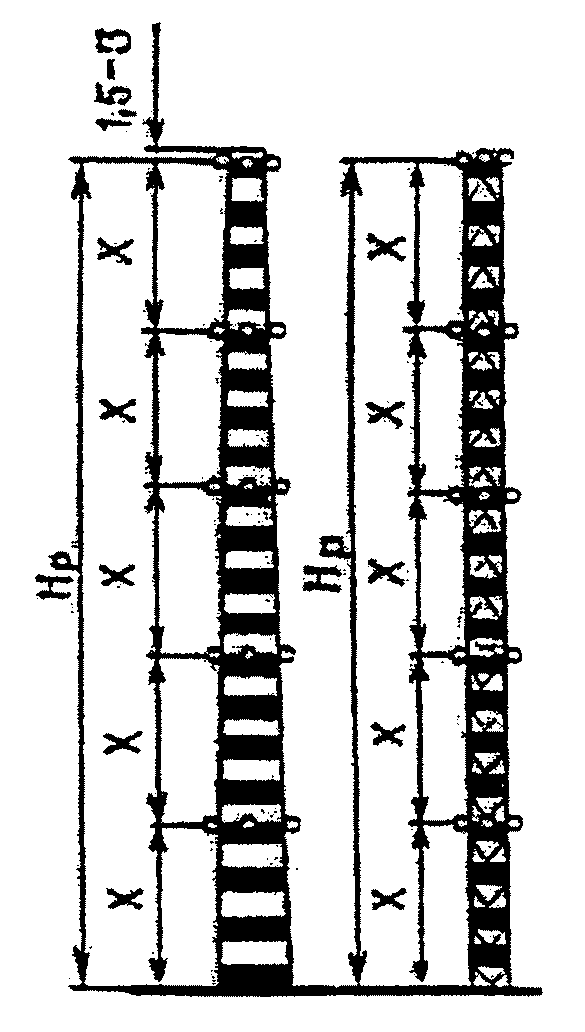

Рисунок 4.7. - Схема дневной маркировки и светоограждения дымовых труб и мачт (размеры в метрах)
