Приложение 13

к Руководству

по эксплуатационному содержанию

аэродромов экспериментальной авиации

ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЯ ПРОЧНОСТИ ГРУНТОВ ЛЕТНОГО ПОЛЯ

Показатель прочности грунта определяется с помощью ударника типа У-1. Ударник типа У-1 (рисунок 13.1) состоит из трех частей: наконечника с нанесенными на нем делениями через 1 см (рисунок 13.2), гири массой 2,5 кг для забивки наконечника в грунт (рисунок 13.3), направляющего штока для движения по нему гири (рисунок 13.4).

Для измерения показателя прочности грунта ударник типа У-1 устанавливают вертикально наконечником на грунт, поднимают по направляющему штоку на высоту 50 см гирю (до упора) и опускают ее. Падая, гиря загоняет стержень наконечника в грунт. Если наконечник ударника попадает на твердый предмет в грунте, то испытание должно быть повторено через 0,5 - 1 м от этого места.

Сбрасывание гири повторяется до тех пор, пока наконечник не погрузится в грунт на глубину сначала 10 и далее 30 см. В процессе работы подсчитывается число ударов гирей при погружении наконечника на 10 см и нарастающим итогом на 30 см.

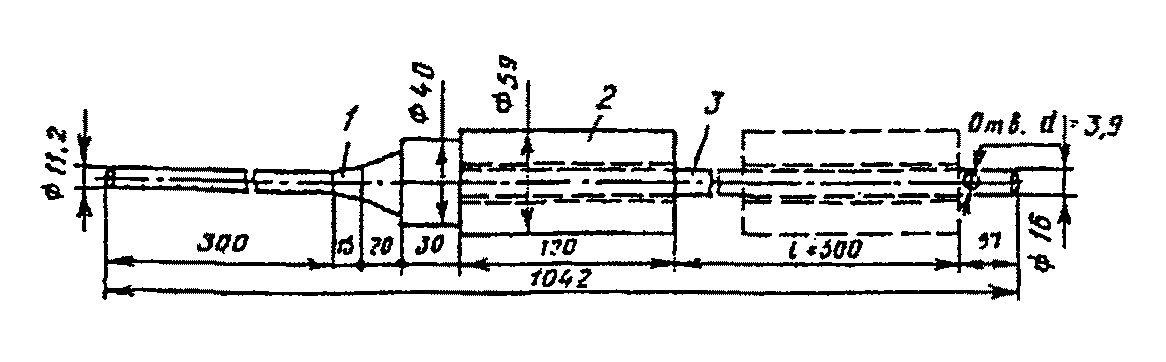

Рисунок 13.1. - Ударник типа У-1

1 - наконечник ударника; 2 - груз-гиря;

3 - направляющий шток

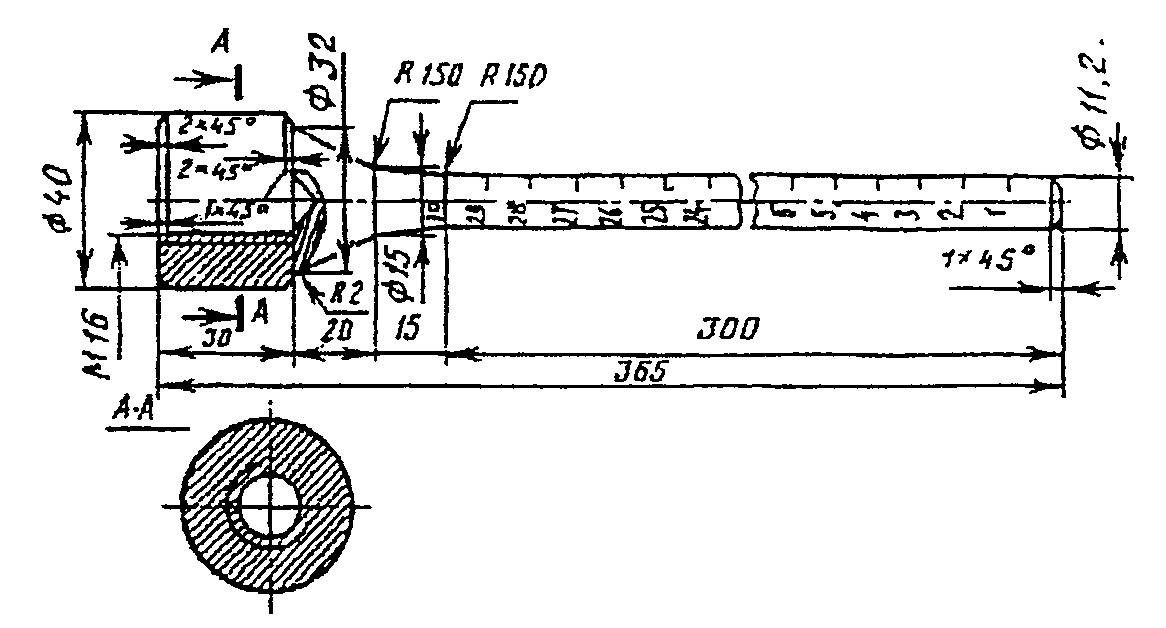

Рисунок 13.2. - Наконечник ударника. Ст. 30ХГСА

Примечание - От обреза наконечника между кольцевыми рисками наносятся сантиметровые деления (оцифровка снизу вверх от 1 до 30 см).

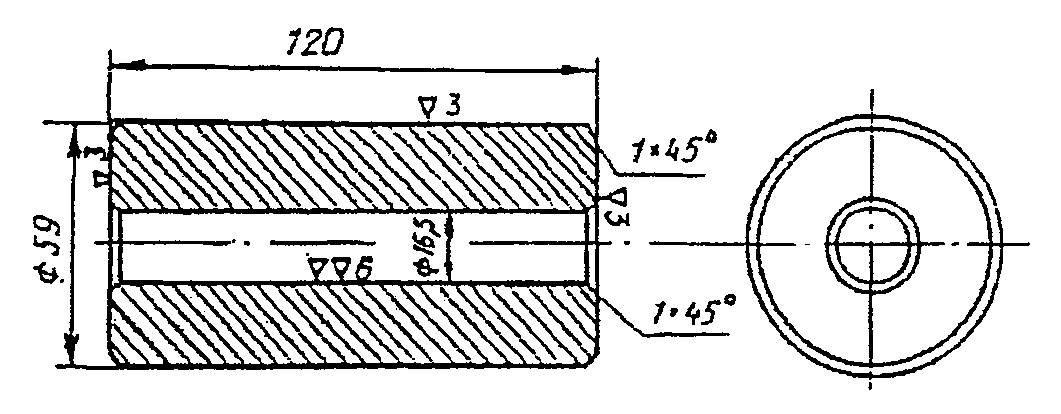

Рисунок 13.3. - Гиря. Ст. 30ХГСА

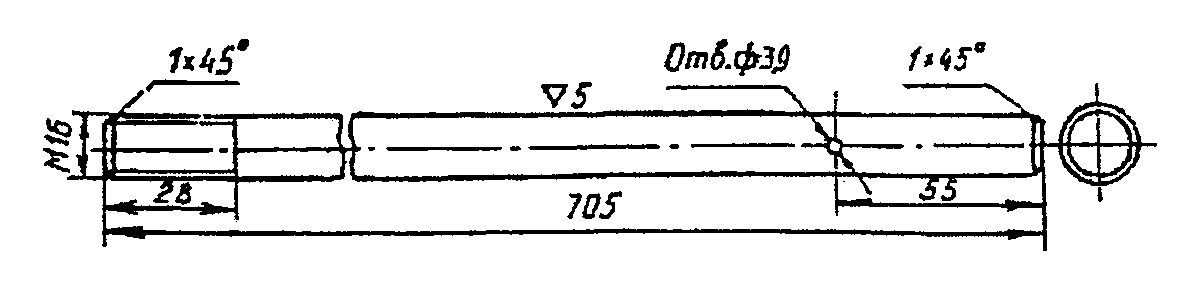

Рисунок 13.4. - Шток направляющий. Ст. 30ХГСА

Примечание - Отверстие диаметром 39 мм сверлится сквозным под шпильку.

Затем определяются средние арифметические значения из полученных измерений отдельно для погружения на 10 и 30 см для каждого места измерений. По графикам рисунка 13.5 или по таблице 13.1, используя средние значения количества ударов, определяется прочность грунта на глубине 10 и 30 см.

Прочность грунта в месте измерения определяется по формуле:

,

где - прочность грунта в месте измерения, кПа (кгс/см²);

- прочность грунта на глубине 10 см, кПа (кгс/см²);

- прочность грунта на глубине 30 см, кПа (кгс/см²).

Показатель прочности грунта определяется как среднеарифметическое значение показателей прочности грунта мест измерений, деленных на их количество.

Периодически массу гири необходимо контролировать взвешиванием. Допуск на контролируемый параметр +/-10 г.

Периодичность контроля показателя прочности грунтов должна быть не менее указанной в таблице 13.2.

а: на глубину 10-мм

б: на глубину 30-мм

I - для песчаных, песчаных пылеватых, супесчаных и мелких супесчаных грунтов; II - для пылеватых, суглинистых, тяжелых суглинистых, суглинистых пылеватых и глинистых грунтов; III - для черноземов, каштановых и других засоленных грунтов.

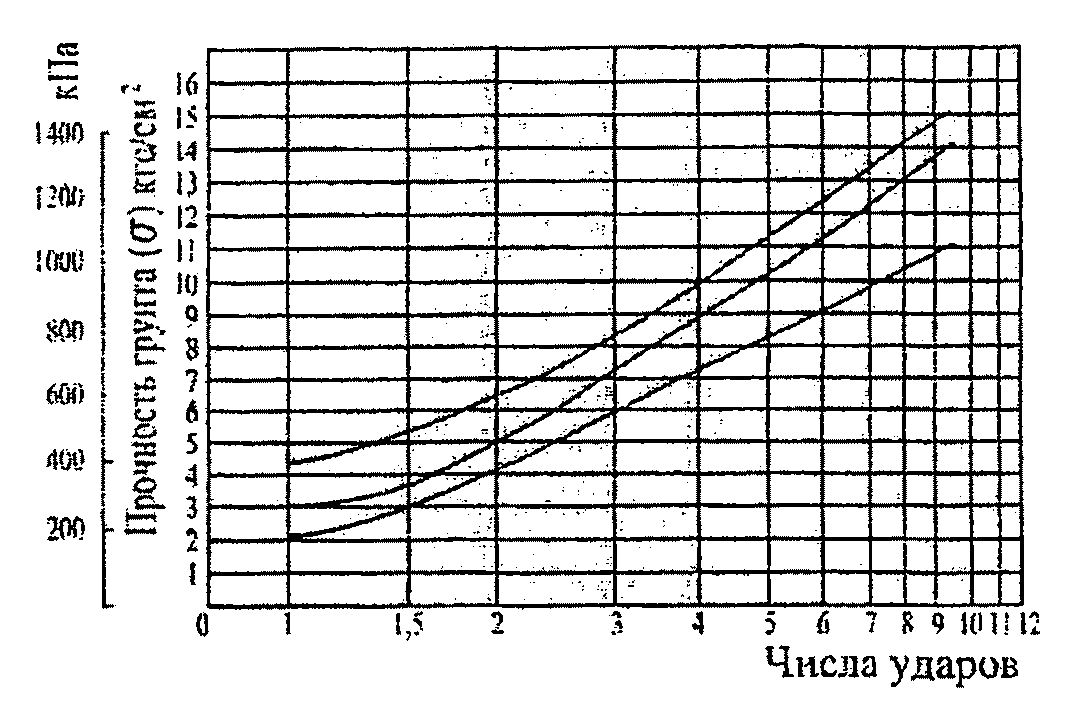

Рисунок 13.5. - Графики для определения прочности

грунта ударником У-1

Тип почвогрунта определяется на основе данных лабораторного анализа его гранулометрического состава либо в полевых условиях - приближенным способом по методу Красюка (таблица 13.3).
