II. МЕТОДИКА ОПРЕДЕЛЕНИЯ КЛАССА АЭРОДРОМА

2.1. Для определения класса ИВПП необходимо определить длину ИВПП в стандартных условиях. Длина ИВПП в стандартных условиях (L_ст) определяется по формуле:

,

где L_ф - фактическая длина ИВПП, м; определяется по исполнительной документации (на строительство или реконструкцию ВПП), а при ее отсутствии - по материалам обследования аэродрома;

K_p - поправочный коэффициент, учитывающий высоту ИВПП над уровнем моря, м:

K_p = 1 + 2,33 · 10^-4 · H_ИВПП

(H_ИВПП - наивысшая точка поверхности ИВПП относительно уровня моря; определяется по исполнительному продольному профилю ИВПП, м);

K_t - поправочный коэффициент, учитывающий температуру воздуха на аэродроме:

K_t = 1 + 0,01 · (t_расч - t_ст)

(t_расч = 1,07 · t₁₃ - 3° - расчетная температура воздуха на аэродроме, °C;

t₁₃ - среднемесячная температура воздуха на аэродроме в 13 ч самого жаркого месяца в году, °C; принимается по климатологическим справочникам;

t_ст - температура стандартной атмосферы от высоты расположения аэродрома над уровнем моря, °C; принимается по графику, представленному на рисунке 2.1);

K_i - поправочный коэффициент, учитывающий средний продольный уклон ИВПП; определяется по следующим формулам:

(i_ср - средний продольный уклон ИВПП, определяется отношением разности отметок высот концов ИВПП к фактической длине ИВПП; отметки высот концов определяются по исполнительному профилю ИВПП).

Класс ИВПП определяется в результате сопоставления фактической длины ИВПП, приведенной к стандартным условиям, с классификационными длинами ИВПП в стандартных условиях, указанными в таблице 2.1 Норм.

Класс ИВПП указывается при заполнении таблицы соответствия физических характеристик и маркировки элементов аэродрома (таблица 3.2 главы III Методик).

Класс аэродрома определяется:

а) на однополосных аэродромах - классом ИВПП;

б) на многополосных аэродромах - классом ИВПП, имеющей наибольшую длину в стандартных условиях.

Расчет длин в стандартных условиях и определение класса аэродрома (ИВПП) производятся при вводе нового аэродрома (ИВПП) в эксплуатацию и после реконструкции (удлинения) ИВПП.

Результаты заносятся в Акт обследования аэродрома.

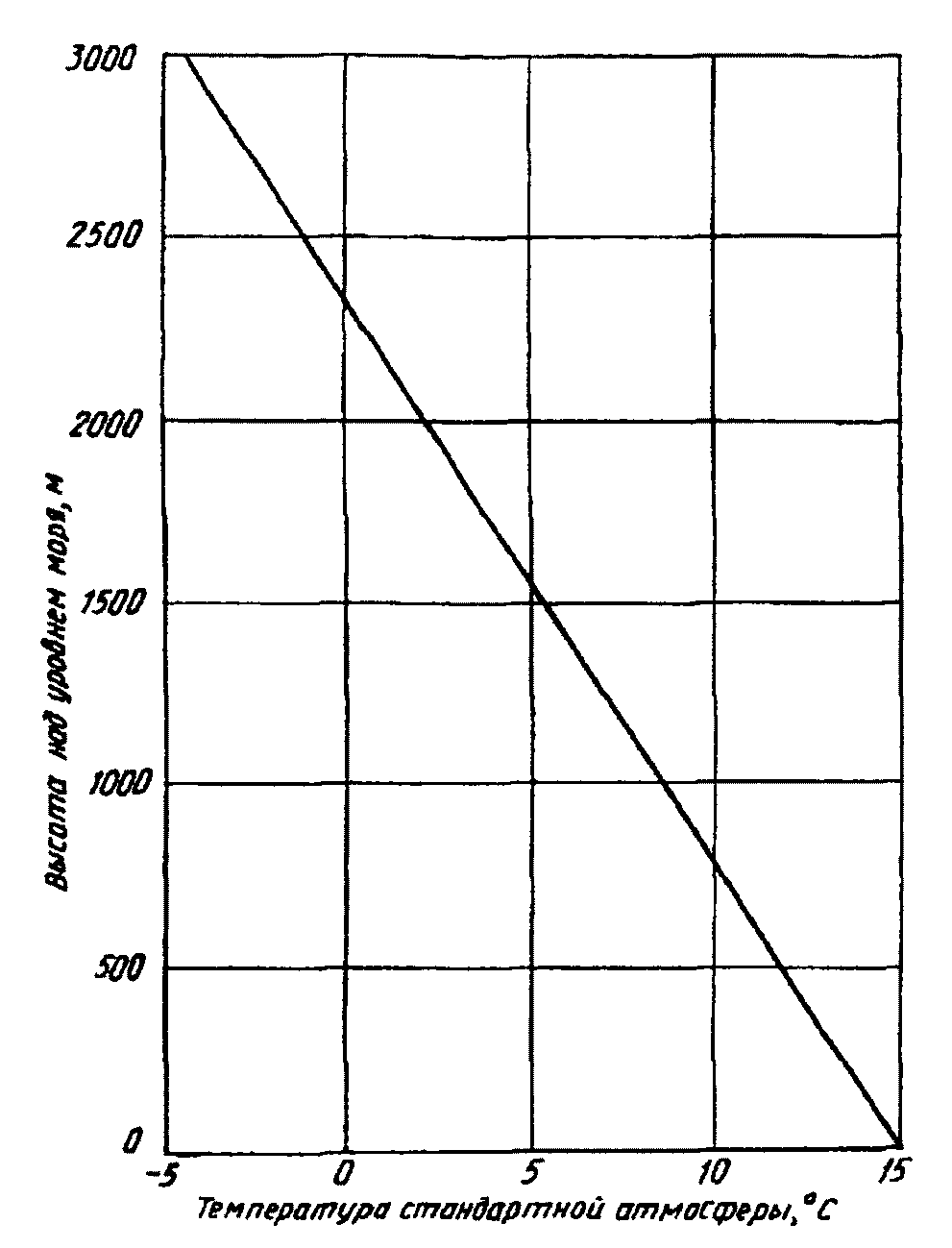

Рис. 2.1. Зависимость температуры стандартной атмосферы

от высоты аэродрома над уровнем моря
