Срок действия документа ограничен 9 февраля 2027 года.
Приказ Минтранса России от 27.11.2020 N 518 "Об утверждении Федеральных авиационных правил "Требования, предъявляемые к предназначенным для взлета, посадки, руления и стоянки гражданских воздушных судов вертодромам" (Зарегистрировано в Минюсте России...

Приложение N 11

к Правилам (п. 160)

РАСПОЛОЖЕНИЕ ЗАГРАДИТЕЛЬНЫХ ОГНЕЙ НА СООРУЖЕНИЯХ


Условные обозначения:

_______________

заградительный огонь средней интенсивности типа B

.............................

заградительный огонь низкой интенсивности типа B

Для использования только в ночное время

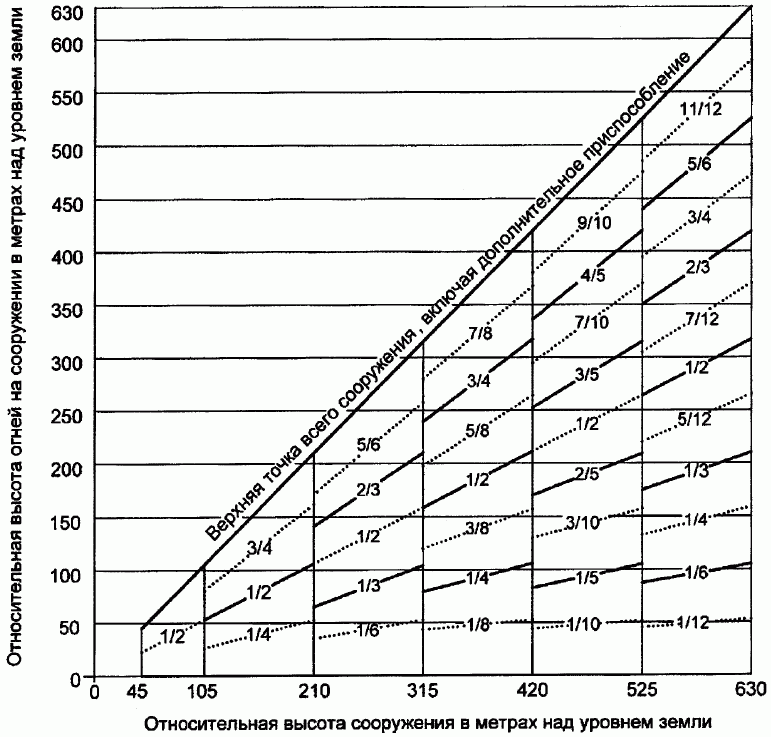

Рисунок 1. Система светоограждения препятствий с красными огнями постоянного излучения низкой интенсивности типа B и красными проблесковыми огнями средней интенсивности типа B.


Условные обозначения:

_______________

заградительный огонь средней интенсивности типа C

Для использования только в ночное время

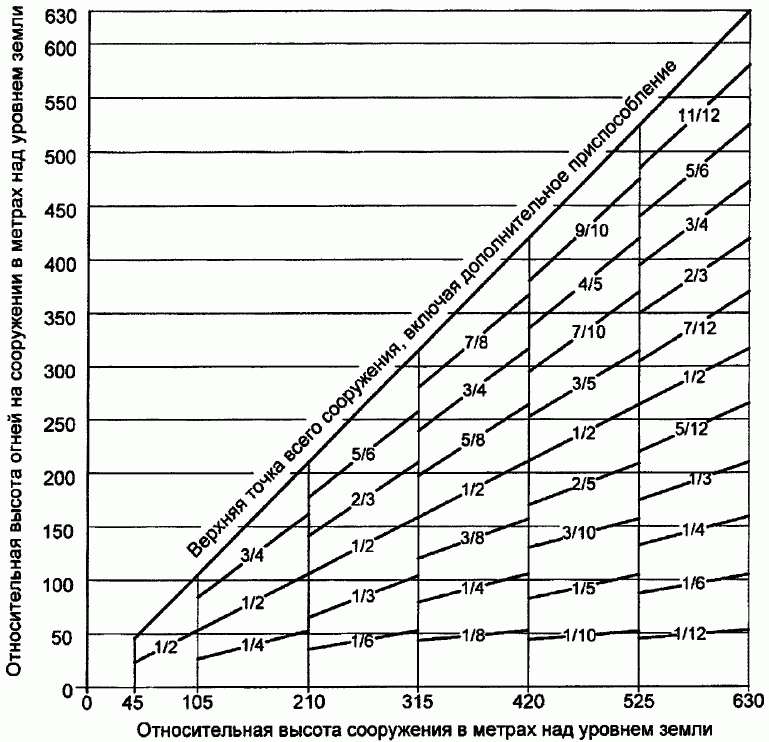

Рисунок 2. Система светоограждения препятствий с красными огнями постоянного излучения средней интенсивности типа C.


Условные обозначения:

_______________

заградительный огонь средней интенсивности

типа B

< 50 кд/м2

типа A

> 50 кд/м2

..............................

заградительный огонь низкой интенсивности

типа B

< 50 кд/м2

Рисунок 3. Сдвоенная система светоограждения препятствий с проблесковыми огнями средней интенсивности типа A/типа C.


Условные обозначения:

_______________

заградительный огонь высокой интенсивности типа A

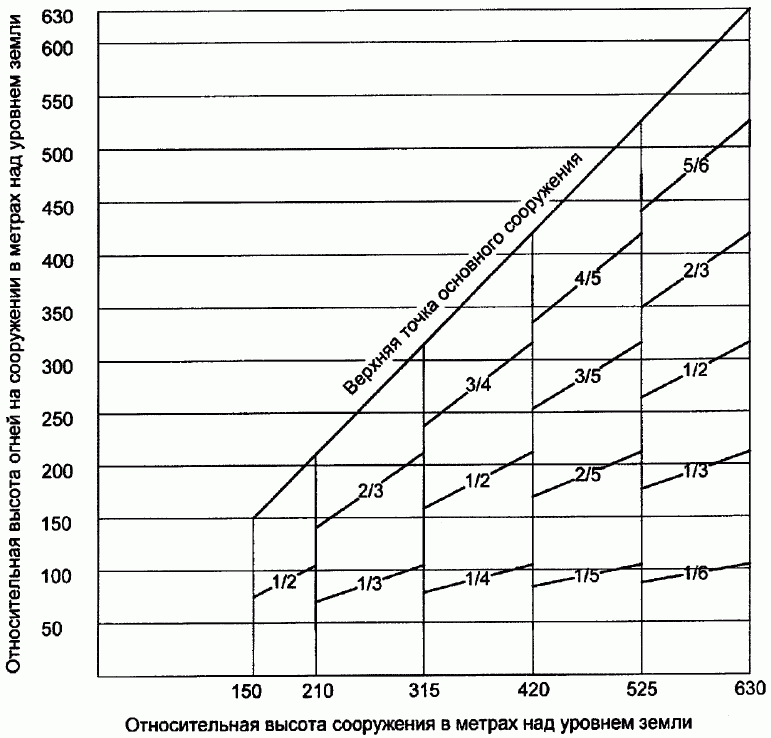

Рисунок 4. Система светоограждения препятствий с белыми проблесковыми огнями высокой интенсивности типа A.


Условные обозначения:


заградительный огонь средней интенсивности

типа B

< 50 кд/м2

типа A

> 50 кд/м2

______________

заградительный огонь высокой интенсивности

типа A

< 50 кд/м2 и

средней интенсивности

типа B

< 50 кд/м2

............................

заградительный огонь низкой интенсивности

типа B

< 50 кд/м2

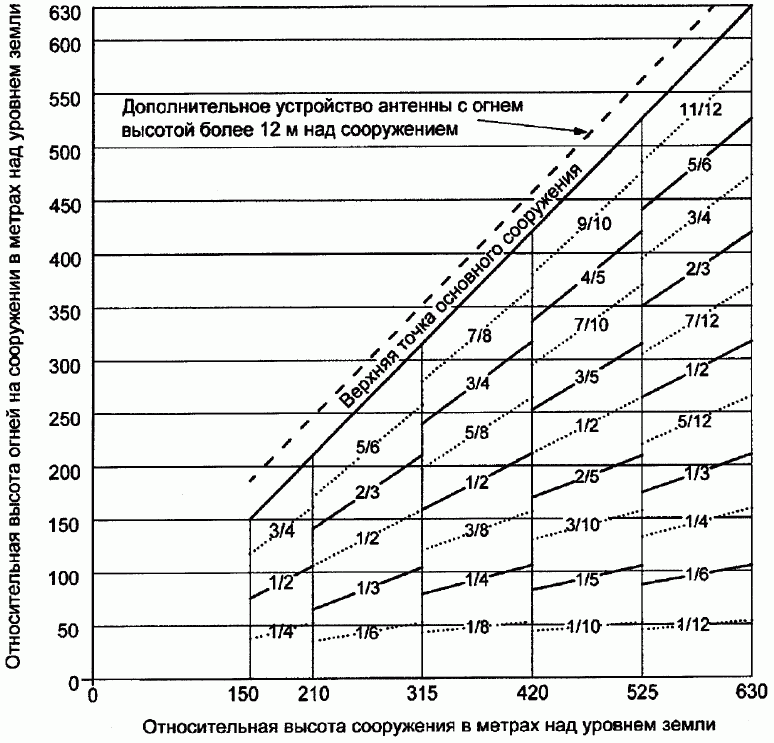

Рисунок 5. Сдвоенная система светоограждения препятствий с огнями высокой/средней интенсивности типа A/типа B.


Условные обозначения:


заградительный огонь средней интенсивности

типа C

< 50 кд/м2

типа A

> 50 кд/м2

_______________

заградительный огонь высокой интенсивности

типа A

> 50 кд/м2

средней интенсивности

типа C

< 50 кд/м2

..............................

заградительный огонь средней интенсивности

типа C

< 50 кд/м2

Рисунок 6. Сдвоенная система светоограждения препятствий с огнями высокой/средней интенсивности типа A/типа C.
